8.Определение глубины заложения плитных фундаментов мелкого заложения.

-Инженерные геологические условия площадки -Глубина промерзания грунта -Тип и конструктивные особенности здания -Наличие близлежащих сооружений -Коммуникации

Глубину заложения фундамента назначают по наибольшему значению, полученному при рассмотрении вышеперечисленных факторов.

Нормативная глубина сезонного промерзания d_fnопределяется как средняя величина ежегодных максимальных глубин промерзания, за период наблюдения не менее 10 лет, на открытой горизонтальной площадке при отсутствии грунтовых вод. Такие наблюдения выполняются метеорологическими станциями.

Расчетное значение сезонного промерзания. Нормативное значение глубины заложения фундаментов dfn допускается определять по схематическим картам глубин промерзания

Величина k_h– принимается по СНБ в зависимости от:

• расчетной температуры эксплуатации здания;

• конструкций пола.

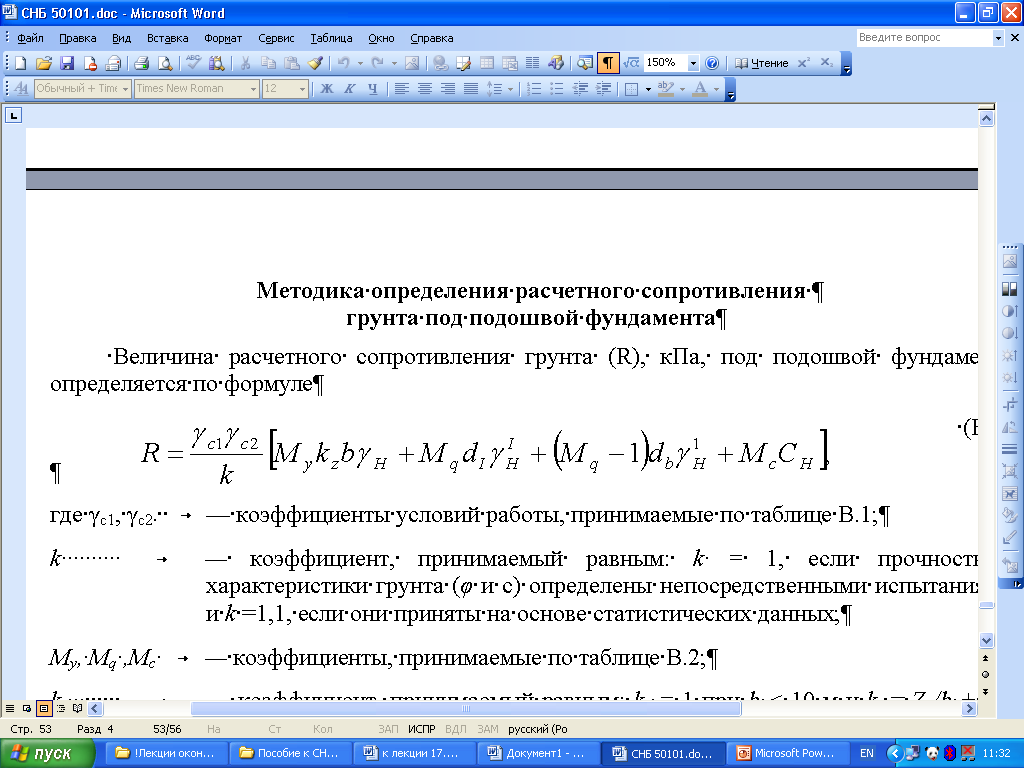

9.Определение размеров плитной части фундаментов. Расчетное сопротивление грунтов.

Размеры подошвы плитных фундаментов:

• P  R,

•

где Р и R — соответственно среднее давление и расчетное сопротивление грунта под подошвой фун­дамента, кПа;

10.Определение осадки плитных фундаментов мелкого заложения методом послойного суммирования.

Осадку основания определяем методом послойного суммирования – как сумму осадок элементарных слоев грунта в пределах сжимаемой толщи в следующей последовательности:

1. основание под фундаментом разбивается на элементарные слои;

2. строится эпюра природного давления ( ) и вспомогательная эпюра ,

3. под центром подошвы фундамента строится эпюра дополнительного давления ( );

4. находится граница сжимаемой толщи ВС;

5. определяются средние значения дополнительного давления в пределах каждого элементарного слоя ( );

6. определяется величина средней осадки фундамента ( ).

11.Конструкции на упругом основании. Основные допущения и положения расчета в плоской постановке задачи. Идеализированная модель грунтового основания Винклера. Дифференциальное уравнение изогнутой оси. Эпюры распределения отпора грунта, моментов и перерезывающих сил бесконечной по длине балки на упругом основании под действием сосредоточенной силы.

Типы фундаментов по жесткости:

• абсолютно жесткие

• конечной жесткости

• абсолютно гибкие

Фундаментные конструкции, собственные деформации которых сопоставили с деформациями основания, рассчитываются как конструкции, лежащие на упругом основании.

При расчете таких конструкций необходимо определить:

• контактное давление по подошве фундамента (реакция грунта φ(x)),

• внутренние усилия в конструкциях фундамента (М(x), Q(x)).

М одель Винклера:

k – Коэффициент пропорциональности

Однородное дифференциальное уравнение:

Эпюры:
