5.Влияние температуры, осадки опор и монтажных воздействий
В статически определимых стержневых конструкциях не возникают внутренние усилия от температурного воздействия,
осадки опор конструкции
M, Q, N ≡ 0
5.Влияние температуры, осадки опор и монтажных воздействий
В статически определимых стержневых конструкциях не возникают внутренние усилия от температурного воздействия,
осадки опор конструкции, монтажных воздействий, вследствие неточностей изготовления элементов конструкции
M, Q, N ≡ 0
Какие есть вопросы?
Тогда идем дальше
3.Аналитическая форма определения внутренних усилий
Аналитическая форма
Суть
Получение функциональных зависимостей между нагрузками и внутренними усилиями для элементов стержневой конструкции, находящейся в равновесии
Разновидности
Статический метод
Кинематический метод
Метод замены связей
Статический метод определения внутренних усилий
Основа
Метод сечений
Функции внутренних усилий
Эпюры внутренних усилий
Разновидности
1-ая разновидность
Основана на составлении и решении уравнений равновесия для одной из частей конструкции
2-ая разновидность
Основана на приведении внешних сил одной из частей конструкции к центру тяжести сечения другой части

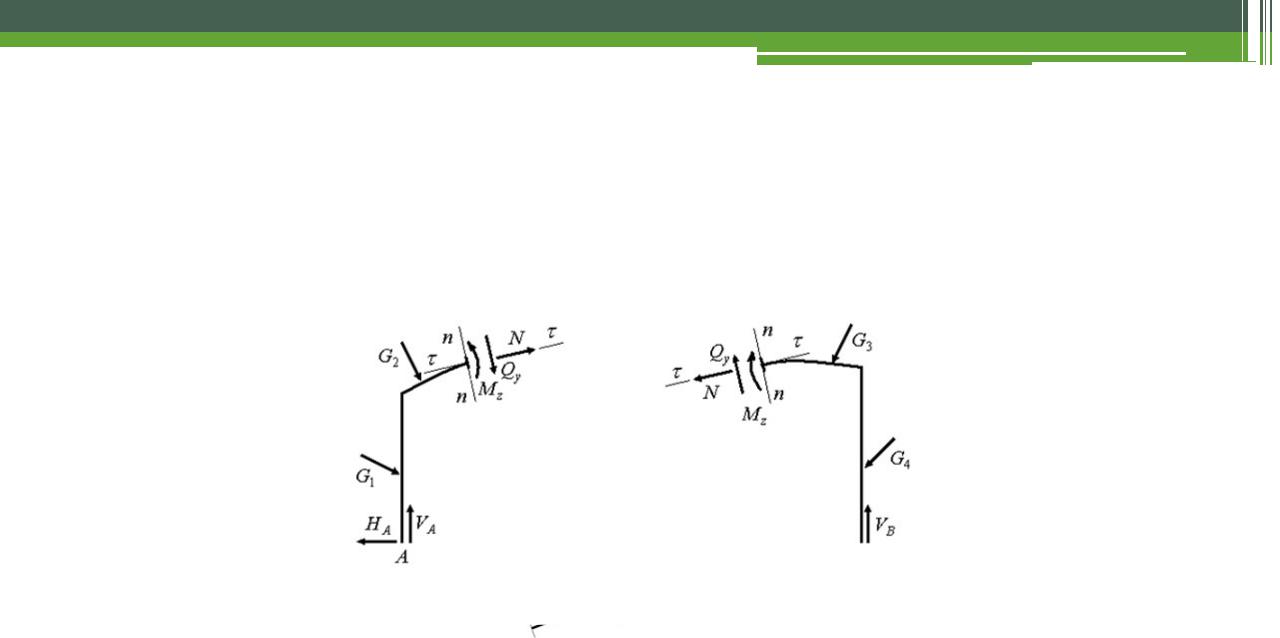

1-ая разновидность статического метода определения внутренних усилий
1-ая разновидность статического метода определения внутренних усилий
Определение изгибающего момента
1-ая разновидность статического метода определения внутренних усилий
Определение изгибающего момента
