Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Алтайский государственный технический университет им. И.И. Ползунова
Д.С. Стуров
Исследование характеристик освещения и источников света
Методические указания к лабораторной работе
для студентов всех специальностей АлтГТУ
дневной, вечерней и заочной формы обучения
Барнаул 2010
УДК 628.9 (075.5)
Исследование характеристик освещения и источников света: Методические указания к лабораторной работе для студентов всех специальностей АлтГТУ дневной, вечерней и заочной форм обучения. Стуров Д.С., (Алт. гос. тех. ун-т им. И.И. Ползунова. - Барнаул: Изд-во АлтГТУ, 2010 - 34 с.).
В работе изложены теоретические основы производственного освещения, описано устройство и работа оригинального стенда, разработанного группой авторов под руководством профессора Стурова Д.С., описана методика проведения и оформления результатов исследования. Предложены перечень контрольных вопросов для самопроверки, приведен список литературы по данному вопросу.
|
Методические указания рассмотрены и одобрены на заседании кафедры «Безопасность жизнедеятельности» Протокол № __ от _________ г. |
1. Цели и задачи
1.1. Ознакомиться с теоретическими основами производственного освещения;
1.2. Изучить методику исследования характеристик освещенности и источников света.
2. План выполнения лабораторной работы
Ознакомиться, т.е. внимательно прочесть и уяснить методические указания;
Выбрать самостоятельно или с помощью преподавателя вариант задания и выполнить его в полном объеме;
2.3. Оформить индивидуальный отчет;
2.4. Ответить на контрольные вопросы и защитить отчет у преподавателя.
3. Теоретические основы производственного освещения
3.1. Классификация (виды) производственного освещения
При освещении производственных помещений используют (рис.1):
естественное освещение, создаваемое прямым или рассеянным светом солнца;
искусственное, осуществляемое электрическими лампами накаливания или газоразрядными лампами;
совмещенное, когда в светлое время суток недостаточное по нормам естественное освещение дополняется искусственным освещением, т.е. днем включено искусственное освещение.
В производственных условиях совмещенное освещение устраивается, как правило, в крупных блоках цехов с общей крышей и с окнами только в наружных стенах всего здания (рис.2), а так же в помещениях со зрительной работой I … III разрядов.

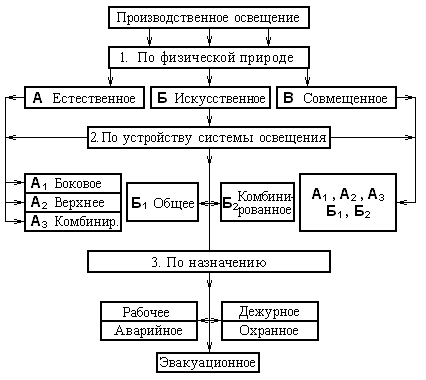

Рисунок 1 – Виды производственного освещения
Рисунок 2 – Блок цехов под одной крышей
1, 2, 3, 4 – цехи предприятия;
а – корпус цеха;
б – фонарь цеха;
в – световые проемы корпуса (боковое освещение);
г – световые проемы фонаря (верхнее освещение).
Естественный свет в цеха 1, 4 проникает через окна "в" и "г" здания. Этой освещенности вполне может быть достаточно для выполнения зрительных работ в дневное время. Естественного света в цехах 2, 3 значительно меньше, т.к. свет от окон "в" к ним не доходит. Поэтому в этих цехах днем должно работать искусственное (электрическое) освещение.
3.2. Основные светотехнические характеристики зрительной работы
Каждый человек получает до 90% внешней информации через зрение. Глаза человека - это высокочувствительный биологический прибор, реагирующий на световое излучение в пределах длин волн 380 - 760 нм (1нм = 10-9м = 10-6мм). Восприятие световой информации зависит от к о л и ч е с т в е н н ы х и к а ч е с т в е н н ы х светотехнических характеристик освещения зрительного пространства.
