.pdfВ зависимости от размера покрышки и количества слоев корда в каркасе борт может содержать различное число колец. Суммар ная прочность их определяется специальным расчетом. Обычно покрышки с каркасом из восьми слоев корда и менее имеют в борте одно кольцо. Стыки проволоки в кольце закрепляют (заде лывают) .
Одно обрезиненное проволочное кольцо, обернутое прорезинен ной тканью, называется крылом. В покрышках с двумя и более крыльями на наружную поверхность (по всей окружности) прово лочных колец накладывают наполнительный шнур во избежание провалов, которые могут образоваться в борте покрышки.
Для предотвращения смещения шнура (и сдвига витков пле тенки) бортовое кольцо обертывают тонкой прорезиненной тек стильной ленточкой, которая называется оберткой, а для лучшего закрепления крыла в борте его обертывают дополнительно широ кой прорезиненной лентой, которая называется крыльевой лентой (флиппер). В отдельных случаях покрышки, с одним крылом в борте без наполнительного шнура, могут не иметь обертки.
Для закрепления крыла в борте кромки слоев (корда) каркаса заворачивают на крыло и прикатывают. При тонкой обкладке корда при эксплуатации возможно перетирание и разрушение кар каса покрышки кромками завернутых на крыло слоев корда, а также кромками усилительных ленточек. Эта опасность устра няется наложением на кромки слоев каркаса и усилительные лен точки изолирующих резиновых полосок. Если толщина обкладки корда достаточна для того, чтобы предотвратить перетирание слоев каркаса и обеспечить требуемую прочность приклейки кро мок слоев в процессе сборки покрышек, изолирующие резиновые ленточки могут не применяться.
Переход от жесткого борта к эластичной боковой стенке по крышки должен быть постепенным, т. е. толщина на этих участках должна изменяться плавно. Последнее достигается различным рас положением по высоте заворотов слоев корда на крыло. Расстоя ние между кромками завернутых слоев обычно равняется 15— 20 мм.
Диаметр проволочного кольца определяется числом заворачи ваемых слоев корда (толщиной материала под крылом), прессов кой этого материала и посадочным диаметром покрышки.
При эксплуатации шины во избежание расслоения борта по крышки верхушка крыла не должна выступать за линию закраины обода, особенно если наполнительный шнур изготовлен из твердой или полутвердой резины.
Для защиты бортов шины от повреждения о закраины обода при качении и при монтаже наружную часть борта покрышки уси ливают одной или несколькими ленточками из тканей квадратного переплетения, например чефера *. Иногда накладывают жесткие или подвулканизованные резиновые ленты.
* Чефер — ткань полотняного переплетения из крученой нити,
*2
Автомобильная камера
Автомобильная пневматическая камера представляет собой зам кнутую кольцевую трубку, изготовленную из мягкой, особо эла стичной резины.
Профиль камеры имеет меньшие размеры, чем внутренний про- 'филь покрышки. Этим облегчается монтаж кахМеры и устраняется образование складок при эксплуатации. Под давлением воздуха камера растягивается и плотно прилегает к внутренней полости покрышки. Следовательно, в рабочем положении камера находится в растянутом состоянии, и это понижает ее механическую проч ность.
Поскольку при работе пневматическая камера наполнена сжа тым воздухом, она должна быть герметичной. Даже самые незна чительные утечки воздуха из камеры требуют частой подкачки шины. Герметичность камеры в целом обусловлена малой воздухо проницаемостью резины; она зависит также от прочности сцепле ния стыка и отсутствия в нем неплотностей (например, капилля ров), надежности и плотности соединения вентиля с камерой и [герметичности самого вентиля.
Степень растяжения различных зон надутой камеры неодина кова. Беговая часть ее более растянута, чем бандажная (приободная), так как при эксплуатации последняя сжимается и дает усадку. Поэтому выпускаемые отечественными заводами камеры имеют в беговой части увеличенную -толщину (калибр).
На заводах США более толстой делают бандажную часть ка меры, исходя из того, что ее труднее повредить при монтаже и при работе шины; такая камера более надежна в эксплуатации.
К резине для автокамер предъявляются очень высокие требова ния. Она должна быть прочной на разрыв и раздир, хорошо сопро тивляться разрастанию порезов при нормальных и повышенных температурах, обладать высокой эластичностью и выносливостью (усталостной прочностью), воздухонепроницаемостью, термостой костью и морозостойкостью и малой разнашиваемостью.
Накачивание воздуха в автокахМеру и регулирование давления в ней производится через вентиль, укрепленный в бандажной части камеры. Вентиль может быть укреплен в стенке кахмеры двумя спо собами: при помощи резинотканевого фланца без привулканизации его к камере и с привулканизацией резинового фланца к пятке вентиля и затвхМ к стенке ка;иеры.
Для автокамер первый способ практически не применяется.
В случае привулканизации пятки вентиля к ка.мере через привулканизованный фланец достигается герметичность и надежность (прочность) соединения его с камерой, отпадает надобность в резинотканевОхМ фланце и т. п.; этот способ получил широкое расшространение *.
* Ранее для предотвращения выдавливания камеры в вентильное отверстие -обода и возможного повреждения ее устанавливали мостик, который закрепляли : гайкой. В отечественной промышленности для вентиля с резиновой пяткой мостик ше применяется.
43
По форме вентили подразделяются на прямые и изогнутые. Изо гнутые вентили используются главным образом для грузовых шин. При сдвоенных колесах они позволяют накачивать внутреннюю шину, не снимая наружное колесо.
По конструкции современные вентили разделяются на резино металлические и металлические с резиновой пяткой.
Резино-металлические вентили (рис. 2.15) применяются для ка мер легковых шин. Резиновый корпус 2 такого вентиля составляет одно целое с его фланцем 1, который непосредственно привулканизовывается к камере.
При накачивании шины (специальным приспособле нием в воздушном шланге) преодолевается сопротивление пружины, отталкивается уп лотнительное кольцо золотни ка 4 от втулки 3 и, таким об разом, воздух через полость вентиля нагнетается в камеру.
В момент прекращения по
|
|
шшшш |
дачи воздуха чашечка золот |
||
|
|
ника под действием пружины |
|||
Рис. 2.15. Конструкция резино-металли |
и внутреннего давления возду |
||||
ха возвращается в первона |
|||||
ческого вентиля |
для камеры |
шин лег |
|||
ковых |
автомобилей: |
|
чальное положение, и уплотни |
||
/ —резиновый фланец; |
2—корпус; |
3 втулка; |
тельное кольцо прижимается к |
||
4— золотник; |
5 —колпачок. |
|
обрезу втулки золотника. |
||
Герметичность самого |
вентиля |
||||
определяется главным образом |
плотностью прилегания уплотнительного кольца золотника к втул ке. Колпачок 5 с резиновой прокладкой защищает вентиль от за сорения и способствует сохранению герметичности вентиля при его
Т а б л и ц а . |
Маркировка металлических взаимозаменяемых вентилей |
|||||
|
|
с резиновым фланцем по ГОСТ и по TRA |
|
|||
|
По |
гост |
|
|
Размер шин |
|
1954 г. |
1954-1964 г. |
1971 г. |
По TRA |
дюймы |
ММ |
|
|
||||||
Д-04М |
ДМ-95 |
ГК-95 |
TR-75A |
6 .50 - |
20 |
|
|
Д М -115 |
ГК -П 5 |
TR-177A |
|
200—20 |
|
|
|
|
|
|
7 .5 0 - |
20 220-508 |
|
|
|
ГК-125 |
TR-77A |
8,25-20 |
240-508 |
Д-05М |
Д М -135 |
Г К -135 |
TR-175A |
260—20 |
260-508 |
|
|
|
|
ГК-145 |
|
9,00-20 |
260-508 |
Д-06М. |
Д М -145 |
TR-78A |
10,00-20 |
280-508 |
||
|
|
|
|
|
11,00—20 |
300-508 |
|
|
|
|
|
12,00-20 |
320-508 |
* TRA—Справочник «Туче and Rim association».
44
неисправности (загрязнении и т. п.). По этому принципу устроены все автовентили.
Металлические вентили с резиновым фланцем применяются для камер грузовых шин (маркировку см. в таблице). По принципу действия они не отличаются от резино металлических вентилей. Детали вен
тиля показаны на рис. 2.16.
Наиболее распространенный тип металлического вентиля с резиновым фланцем показан на рис. 2.17. Корпус вентиля / изгибают после привулканизации его к камере. Резиновый фланец 2 такого вентиля привулканизован сверху камеры. Иногда для надежно сти крепления вентиля к камере над резиновым фланцем привулканизовывают дополнительно резинотканевый защитный фланец (рис. 2.18).
Рис. 2.16. Основные детали конструк |
Рис. 2.17. Конструкция металлическо |
|
ции металлического вентиля с рези |
го вентиля с резиновым фланцем для |
|
новым фланцем: |
камер грузовых |
шин: |
/ —корпус; 2 —золотник; 3 —колпачок. |
/ —корпус; 2 —резиновый |
фланец; 3—ка |
|
мера. |
|
Недостаток этой конструкции заключается в том, что корпус вен тиля неотделим от стенки камеры, и при его повреждении камеру нужно заменять. Были предложены более удобные в эксплуатации вентили с отвинчивающимся корпусом (рис. 2.19).
Рис. 2.18. Металлический |
вентиль |
с резиновым фланцем для |
камер |
грузовых шин с защитным фланцем:
/ —корпус |
вентиля; 2 — резинотканевый |
защитный |
фланец; 3 — резиновый фланец; |
|
4— камера. |
Рис. 2.19. Вентиль с отвинчивающимся корпусом для камер грузовых шин:
/ —пятка вентиля; 2 —отвинчивающийся корпус вентиля; 3 —камера с тканевым фланцем.
За рубежом все еще применяют мостики и гайки. Отказ от этих деталей может привести к расшатыванию вентиля в камере.
45
отслоению резины камеры от пятки вентиля, к вырыву вентилей и разрушению камер. При отсутствии мостиков и гаек, по-види мому, необходимо предусматривать возможность более жесткого крепления вентилей к камере: дополнительные фланцы, создающие жесткость участка в месте закрепления вентиля, и тем самым огра ничивающие его подвижность; утолщения и применение более жесткого материала на участке ободной ленты в месте отверстия для вентиля, предупреждающие выдавливание ободной ленты и камеры в паз обода и предотвращающие разрушение ободных лент и камер.
Ободная лента
Ободной лентой (флепом) называется кольцеобразная профи лированная резиновая лента, находящаяся между автокамерой и ободом. Ободная лента закрывает часть камеры, соприкасающуюся с металлическим ободом, и защищает ее от перетирания и повреж дения ободом и бортами покрышки. Ободные ленты применяются исключительно для грузовых шин, монтируемых на плоские раз борные обода.
Для каждого размера покрышки выпускаются соответствую щие по размеру и конфигурации ободные ленты. Они должны иметь тонкие кромки, гладкую поверхность и хорошее сопротив ление тепловому старению. Ободная лента имеет отверстие для вентиля.
УСТРОЙСТВО РАДИАЛЬНЫХ ШИН
Принципиальное отличие радиальных шин от шин диагональ ного типа заключается в том, что нити корда в каркасе не пере секаются, а располагаются радиально от борта к борту (90° к эк ватору) параллельно друг другу во всех слоях (см. рис. 2.1,6).
При радиальном направлении нитей корда в каркасе напряже ние на нить за счет внутреннего давления в шине снижается при мерно вдвое, и это дает возможность на столько же уменьшить число слоев корда в каркасе. Однако уменьшение числа слоев корда снижает жесткость и массивность борта этих шин по сравне нию с жесткостью бортов в шинах диагональной конструкции. Этот недостаток устраняется применением специальных профилирован ных наполнительных шнуров из жесткой резины, крыльевых, бор товых лент и дополнительных усилительных лент из металлокорда, жестких резиновых бортовых лент и т. п.
Радиальные шины отличаются также от шин диагонального типа тем, что главным силовым элементом в них является брекер. Брекер должен быть достаточно жестким, чтобы предохранить кар кас от растяжения по короне и таким образом обеспечить устойчи вость шины на дороге, контакт с ней и необходимую прочность.
Брекер изготавливают из высокомодульного корда, нити ко торого под действием внутреннего давления растягиваются мини мально. Угол наклона нитей корда составляет 70—80° к меридиану. Наиболее широкое применение для изготовления брекера находит
46
металлокорд; ведутся работы по использованию стеклянного во локна и других видов высокомодульных волокон.
Шина такого типа имеет большую радиальную мягкость, а же сткий брекерный пояс способствует высокому сцеплению с дорогой и увеличивает боковую устойчивость. Однако большая жесткость брекерного пояса не дает возможности шине обтекать препятствия в отличие от диагональной шины, и шина поднимается над препят ствием, не обтекая его, что вызывает вибрации при езде по гру бым дорогам. Правда, вибрацию можно поглощать специально
рассчитанной |
подвесной системой |
|
|
||||||
автомобиля. |
|
реконструкции |
|
|
|||||
Необходимость |
|
|
|||||||
подвесной системы возникает толь |
|
|
|||||||
ко |
при |
применении |
радиальных |
|
|
||||
шин на легковых автомобилях. Для |
|
|
|||||||
применения этих шин на грузовых |
|
|
|||||||
автомобилях |
переделок |
ходовой |
и |
|
|
||||
подвесной |
частей |
автомобиля |
не |
|
|
||||
требуется, так как требования к |
|
|
|||||||
комфортабельности |
здесь |
значи |
|
|
|||||
тельно ниже, чем для легковых ав |
|
|
|||||||
томобилей. |
|
|
|
типа |
|
|
|||
Хотя |
шины радиального |
|
|
||||||
имеют большую боковую устойчи |
|
|
|||||||
вость, чем диагональные, вследст |
диальной покрышки типа PC со |
||||||||
вие мягкости боковых стенок соз |
съемным протекторным кольцом: |
||||||||
дается впечатление |
их |
боковой |
не |
/ —покрышка |
(каркас с боковинами и |
||||
устойчивости. |
Применение |
этих |
подканавочным слоем) по форме; II —ши |
||||||
на в надутом состоянии; / —съемное |
|||||||||
шин требует навыка от водителя. |
протекторное кольцо; 2—каркас с ме |
||||||||
ридиональным |
направлением нитей |
||||||||
Наличие жесткого пояса увеличи |
|
корда. |
|||||||
вает |
площадь |
контакта |
беговой до |
|
|
рожки протектора с дорогой, способствует более равномерному распределению давлений на площадь контакта, снижает проскаль зывание элементов протектора в зоне контакта, повышает боковую устойчивость. Все это увеличивает износостойкость радиальных шин в 1,5—2 раза по сравнению с износостойкостью диагональных.
Взоне боковой стенки шин Р резина испытывает значительные деформации под действием внутреннего давления в окружном на правлении и при качении из-за отсутствия жесткой связи в этом направлении (нити корда направлены радиально), и поэтому должна обладать высокой статической и усталостной прочностью.
ВСССР наибольшее распространение получили шины с кар касом из текстильного корда (вискозного или полиамидного) и брекером из металлокорда.
Разновидностью шин радиального типа являются шины со съем ным протектором, так называемые шины PC. Эти шины имеют ра диальное расположение нитей корда в каркасе и съемные протек торные кольца, снабженные жестким металлокордным основанием,
вкотором кордные нити расположены вдоль окружности шины или
под углом. Съемные протекторные кольца укрепляются в специаль ных пазах, выполненных на каркасе шины в беговой зоне, и удер живаются в результате натяга протекторных колец под действием
внутреннего давления в шине.
Перспективы развития шин PC пока еще не ясны. Это объяс няется трудностями при укреплении колец, недоработанностью кон струкций шин с одним кольцом, неудобством, связанным с нали чием трех колец, и другими причинами (рис. 2.20). Такие шины имеют ряд преимуществ, обусловленных возможностью смены ри сунка протектора в зависимости от дорожных условий, замены изношенных колец новыми без ремонта шины, возможностью ис пользовать при изготовлении протектора высокоизносостойкие кау чуки, несовместимые с резинами, применяемыми для каркаса шин. Кроме того, технологический процесс изготовления радиальных шин PC проще, чем шин Р.
УСТРОЙСТВО ОПОЯСАННЫХ ДИАГОНАЛЬНЫХ шин
Опоясанные диагональные шины отличаются от шин диагональ ной конструкции тем, что нити корда в брекерном поясе опоясан ных шин расположены по отношению друг к другу под углом 69—80°, а нити в каркасе под углом — 45—65°. Высокомодульный корд изготавливают из металла или стеклянного волокна, а также из высокомодульного вискозного волокна. Благодаря наличию жесткого брекерного пояса протектор в зоне контакта теряет подвижность, что уменьшает износ. Срок службы опоясанных шин, по литературным данным, в 1,5 раза выше, чем диагональных. При практической проверке эти данные не подтвердились.
По другим показателям шина близка к диагональной, поэтому не требуется изменять подвеску автомобиля. Технология изготов ления опоясанных диагональных шин принципиально не отличается от технологии изготовления диагональных шин. В отличие от шин Р для их изготовления не обязательно применять новое оборудо вание. Производство легковых шин опоясанной диагональной кон струкции получило широкое распространение в США. Однако опо ясанные шины рассматриваются как промежуточные для перехода к более совершенным радиальным шинам.
УСТРОЙСТВО БЕСКАМЕРНЫХ ШИН
Бескамерная шина представляет собой усовершенствованную покрышку, которая одновременно выполняет функции обычной по крышки и камеры. Беокамерная шина отличается от покрышки камерной шины наличием дополнительного герметизирующего слоя, уплотнительной бортовой ленты и некоторыми особенностями в конструкции борта.
Герметизирующий слой. Воздух в полости шины |
находится |
под давлением, и он может диффундировать в каркас |
и вызвать |
его расслоение. Поэтому необходимо, чтобы герметизирующий слой
«8
обеспечивал надежную изоляцию каркаса от проникновения в него воздуха; его изготавливают из специальной эластичной и воздухо непроницаемой резины.
Толщина герметизирующего слоя зависит от давления воздуха в шине и от воздухонепроницаемости резины; она колеблется в пределах 0,5—2 мм. Для повышения воздухонепроницаемости гер метизирующий слой часто изготовляют из нескольких тонких ли стов резины (путем дублирования). Герметизирующие слои не должны иметь пузырей и посторонних включений. Прочность связи герметизирующего слоя с каркасом имеет особое значение, ибо отслоение или наличие воздушных пузырей между ним и каркасом ведет к образованию вздутий и разрушению каркаса.
Имеются конструкции бескамерных шин, в которых на внут реннюю поверхность герметизирующего слоя наносится самозаклеивающая паста по короне покрышки или же помещается в ре зиновые ячейки.
Борт бескамерной шины имеет особую конфигурацию; наруж ная часть его покрыта слоем резины (уплотнительная бортовая лента). Посадочный диаметр шины обычно меньше посадочного диаметра обода на 1 —1,7 мм для легковых и на 4 мм — для гру зовых шин. Такая конструкция борта бескамерной шины обеспе чивает герметичную посадку шины на обод колеса.
Запас прочности бортовых колец для бескамерных шин следует увеличивать, применяя особо прочную бортовую проволоку, раз рывная прочность которой достигает 240 кгс/мм2. Важно также, чтобы бортовое кольцо не имело больших остаточных деформаций, так как при этом может нарушиться герметичность посадки шины на обод. Поэтому бортовые кольца изготавливают из безуточной проволоки; применение колец из плетенки и пирстейпа * нежела тельно из-за большого растяжения их в процессе эксплуатации шин.
Вследствие того что воздух легко диффундирует через хлопча тобумажные ткани (вдоль волокон нитей), бортовые ленты для бес камерных шин изготавливают из вискозного или полиамидного моноволокна. Но, учитывая высокую стоимость моноволокна, тка невые ленты часто заменяют подвулканизованными резиновыми ленточками, которые перед наложением на бортовую часть по крышки шерохуют и промазывают клеем.
В некоторых случаях применяется специальный барьер между каркасом и тканевой бортовой ленточкой. Барьер делается из же сткой резиновой смеси, содержащей в качестве наполнителя тонко дисперсную окись кремния. Назначение барьера — предотвращать диффузию воздуха в каркас через борт.
Уплотнительная бортовая лента может быть цельнорезиновой или из прорезиненного моноволокна (вискозного или капронового). Она изготовляется из резины типа протекторной. В процессе сборки
* Пирстейп — проволочная лента, в которой продольные, относительно |
тол |
стые проволоки переплетены между собой в ленту тонким проволочным утком |
(по |
ГОСТ обозначается АПЛ). |
|

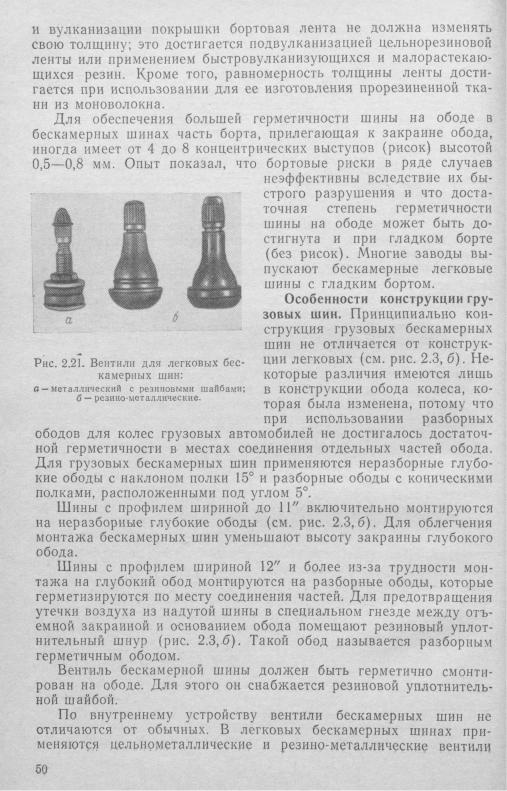

(рис. 2.21). Вентили для грузовых бескамерных шин показаны на рис. 2.22, а, б.
Бескамерные шины рекомендуется накачивать с помощью ком прессора. Если при монтаже шины проводить ее обжатие спе циальным приспособлением, то в большинстве случаев удается накачать легковую шину ручным насосом. При снижении давления
Рис. 2.22. Конструкция и:югн>тогэ (а) и прямого (б) вен тилей для грузовых бескамерных шин:
/ —корпус; 2 —уплотнительная резиновая шайба; 3 —прижимная гайка.
в результате прокола шины ее также можно накачать ручным насосом.
Применение бескамерных грузовых шин ограничивается воз можностью взаимозаменяемости бескамерной и камерной шины.
УСТРОЙСТВО ШИН ВЫСОКОЙ ПРОХОДИМОСТИ
Кроме обычных шин низкого давления, снабженных протекто ром с рисунком повышенной проходимости, при эксплуатации ма шин в тяжелых дорожных условиях (мягкий грунт, глубокий снег, заболоченная местность и т. п.) применяют специальные шины высокой проходимости.
Повышение проходимости автомобиля достигается в результате снижения давления на грунт, т. е. при применении шин с малым внутренним давлением. Казалось бы, если при эксплуатации авто мобиля доля труднопроходимых участков пути в общем пробеге невелика, для этой целя могут быть применены шины обычной кон струкции с пониженным давлением. Однако опыт показал, что при уменьшении давления площадь контакта шины на мягком грунте увеличивается незначительно (из-за большой жесткости каркаса) и, следовательно, проходимость мало возрастает; вследствие
