.pdf•число различных типов наблюдений;
•типы наблюдений (частота);
•интервал наблюдений;
•количество эпох наблюдений;
•количество разрывов и промахов в наблюдениях;
•дата и время первой и последней записи наблюдений;
•предварительные координаты;
•количество наблюдаемых спутников (max, min);
•номера наблюдаемых спутников.
Примечание. |
Подробное описание параметров, указанных |
|
в заголовке и в |
основной части Rinex-файлов, |
представлено |
в работе (AUSPOS-Online GPS processing |
service. URL: |
|
https://gnss.ga.gov.au/auspos (приложение А)). |
|
Всю вышеперечисленную информацию, содержащуюся в заголовке Rinex-файлов можно просмотреть с помощью бесплатного приложения RinexViewer, разработанного компанией Javad. Это приложение имеет простой интерфейс и наглядно отображает основные сведения о файле наблюдений (рис. 9.4).

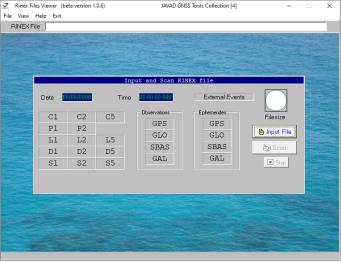

Рис. 9.4. Приложение RinexViewer
91
Выберите файл измерений с помощью команды «Inputfile», а затем нажмите «Scan». После чего откроется окно «Summary» со сводной информацией о файле наблюдений. Посмотрите вкладки
«Times (Epoches)», «Header», «Satellites», «Measurments», доступные через команду «View».
Просмотр результатов ГНСС-измерений в приложении
RTKPLOT
Запустите приложение, а затем откройте файл наблюдений и навигационный файл (бортовые эфемериды) с помощью соответ-
ствующих команд: «File» → «OpenObsData …» и «File» → «OpenNavData …» (рис. 9.5).
Рис. 9.5. Приложение RTKPLOT
Бортовые эфемериды можно загрузить с сервиса
«GNSSCALENDAR», доступного по ссылке www.gnsscalendar.com (рис. 9.6).
92
Рис. 9.6. GNSScalendar
Выберите дату наблюдений и скачайте навигационный файл: BRDC GPS BroadcastOrbits.
В верхнем левом углу программы RTKPLOT выберете вкладку «StatVis» (количество спутников), на которой отобразится график наблюдения спутников над точкой. По данному графику можно определить количество одновременно наблюдаемых спутников в заданный момент времени (рис. 9.7).
По рисунку видно, что 21 января 2016 г. в 13:18:15 базовая станция принимала сигналы от 10 GPS-спутников.
Перейдите на вкладку «Skyplot» (небосвод), на которой отобразятся орбиты спутников относительно точки наблюдения (рис. 9.8).
По данному графику можно наглядно посмотреть, по какой траектории перемещались спутники и в какой момент времени они обеспечивали наилучшую конфигурацию спутникового созвездия.
Примечание. Идеальная для спутниковых определений конфигурация спутникового созвездия достигается в случае, когда один из спутников находится в зените, а остальные равномерно распределены по окружности с центром в определяемой точке так, что их возвышение над горизонтом составляет 20°. Ситуация, когда спутники сгруппированы в небольшой части неба, является неблагоприятной.
93

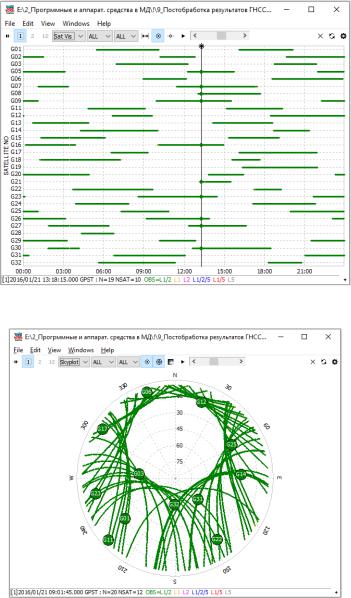

Рис. 9.7. Количество спутников, видимых на точке наблюдения
Рис. 9.8. График расположения орбит спутников относительно точки наблюдения
94
Откройте вкладку «Dop/NSat» (значения DOP), на которой отобразится график снижения точности (рис. 9.9).
Рис. 9.9. График снижения точности (DOP)
На рисунке видно, что 21 января 2016 г. в 09:15:30 факторы снижения точности имели следующие значения: GDOP=1.4, PDOP=1.3, HDOP=0.7, VDOP=1.1.
Влияние конфигурации спутникового созвездия на точность спутниковых определений характеризуется фактором понижения точности DOP (dilutionofprecision), представляющим собой отношение средней квадратической погрешности определения местоположения к средней квадратической погрешности измерения расстояний до наблюдаемых спутников. Фактор DOP имеет несколько видов:
•HDOP – снижение точности в горизонтальной плоскости;
•VDOP – снижение точности в вертикальной плоскости;
•PDOP – снижение точности по местоположению;
•TDOP – снижение точности по времени;
95
• GDOP – суммарное геометрическое снижение точности по местоположению и времени.
Фактор DOP характеризуется безразмерной величиной, изменяющейся в пределах первых десятков. Наивысшая точность спутниковых определений достигается при наименьших значениях DOP.
В RTKPLOT можно построить график по каждому фактору снижения точности отдельно, для этого выберите из выпадающего
списка необходимый DOP. |
|
|
|
Самостоятельно |
просмотрите |
вкладки |
«SNR/MP/EL» |
и «MP-Skyplot». |
|
|
|
WinTEQC – это бесплатное приложение, разработанное «UNAVCO», позволяющее выполнить предварительную обработку ГНСС-данных. Скачать приложение можно по ссылке: http://teqc.silkwerks.com. Одной из ключевых функций данного приложения является создание новых Rinex-файлов с заданным интервалом наблюдений из исходного файла спутниковых наблюдений
(рис. 9.10).
Рис. 9.10. Приложение WinTEQC
96
Загрузите исходный Rinex-файл с помощью команды: «File» → «Open Input File 1». Далее в строке «Output File» выберите название для нового файла Rinex. Затем в строке «StarTime» и «StopTime» укажите соответственно время начала и конца наблюдений и нажмите «Execute». После чего в папке с исходным файлом ГНССнаблюдений появится новый Rinex-файл с заданным интервалом наблюдений.
Для проверки нового Rinex-файла загрузите его в «Rinex viewer».
Обработка данных на сервисе AUSPOS
Зайдите на сайт сервиса и на открывшейся странице (рис. 9.11) выберите количество загружаемых Rinex-файлов и способ загрузки (через браузер или FTP-сервер). Затем загрузите сырые данные GNSS-измерений в формате Rinex и укажите тип и высоту используемой антенны для каждого файла.
Рис. 9.11. Загрузка GNSS-измерений на сервисAUSPOS
По окончании укажите адрес электронной почты и нажмите «Отправить». Через некоторое время на вашу почту придет отчет об обработке GNSS-измерений в формате *.pdf и *.html.
Обработка данных на сервисе CSRS-PPP
Зайдите на сайт сервиса и создайте свой личный аккаунт (зарегистрируйтесь). Войдите в систему и на открывшейся странице он-
97
лайн-сервиса (рис. 9.12) выполните следующие настройки: укажите адрес электронной почты, выберите режим обработки (статика или кинематика), систему отсчета выходных координат (NAD или ITRF), загрузите файл наблюдений в формате Rinex и нажмите «отправить» данные на сервис.
Рис. 9.12. Загрузка GNSS-измерений на сервис CSRS-PPP
В результате через некоторое время на ваш почтовый адрес придет отчет о обработке GNSS-измерений в формате *.pdf, *.sum *.csv и *.pos.
98
