3.Нажатие кнопки «LOG SCALE» позволяет произвести масштабирование графика в логарифмическом масштабе (в единицах дБм) с помощью вращающегося манипулятора.

4.Нажатие кнопки «LIN SCALE» переводит логарифмическую шкалу ординат в линейную, позволяет произвести масштабирование графика в линейном масштабе (в единицах Вт) с помощью вращающегося манипулятора.

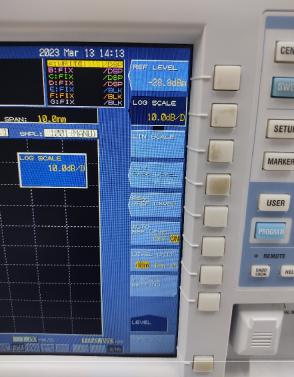

Рис. 6. Вкладка LEVEL

Сохранение данных:

1. Подключить внешний USB накопитель к порту одного из USB разъёмов 7.

91

2.На панели прибора нажать кнопку «FILE».

3.Во вкладке «ITEM SELECT» выбрать необходимый формат сохранения: «TRACE» – сохраняет только текущую трассу в формате .csv, «ALL TRACE» ‒ сохраняет все записанные трассы

водин файл формата .csv, «GRAPHICS» ‒ сохраняет скриншот дисплея в формате .png.

4.После выбора формата нажать кнопку «WRITE».

Рис. 7. Вкладка FILE

5. Во вкладке «MEMORY» установить «EXP» для экспорта на USB накопитель.

92

6.С помощью «FILE NAME» можно дать удобное обозначение файлу. Для этого с помощь вращающегося манипулятора необходимо выделить нужную букву или цифру и нажать «ENTER». После переименования нажать кнопку «DONE».

7.Для сохранения данных нажать кнопку «EXECUTE».

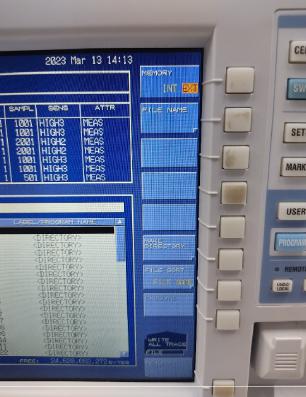

Рис. 8. Вкладка WRITE

8.Вернутьсянавкладку«FILE», нажав«RETURN» или«FILE».

9.Нажать кнопку «REMOVE USB STORGE», дождаться, пока надпись не станет серой. Данные на внешний носитель записаны, извлеките его из USB разъёма.

93
