Информация о сетке:
Тип сетки |
Сетка на твердом теле |
Используемое разбиение: |
Стандартная сетка |
Автоматическое уплотнение сетки: |
Выкл |
Включить автоциклы сетки: |
Выкл |
Точки Якобиана |
4 Точки |
Размер элемента |
80.198 mm |
Допуск |
4.0099 mm |
Качество сетки |
Высокая |
|
|
Всего узлов |
17847 |
Всего элементов |
8757 |
Максимальное соотношение сторон |
21.483 |
% элементов с соотношением сторон < 3 |
9.71 |
% элементов с соотношением сторон > 10 |
2.48 |
% искаженных элементов (Якобиан) |
0 |
Время для завершения сетки (hh;mm;ss): |
00:00:04 |
Имя компьютера: |
|
|
|

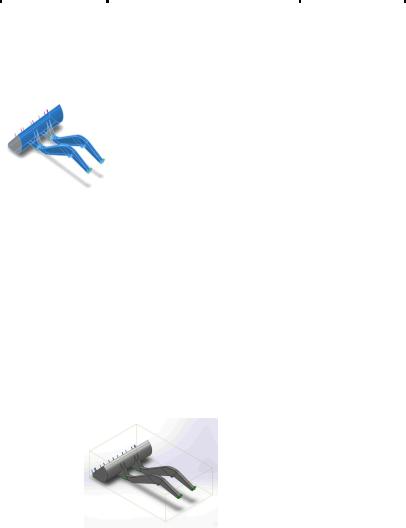

Рис. 17. Сетка на твердом теле
121
Результирующие силы: Силы реакции
|
Выбранный |
|
Единицы |
|
Сумма |
|
Сумма |
|
Сумма |
|
Результи- |
|
|
|
|
|
|
||||||
|
набор |
|
измерения |
|
по X |
|
по Y |
|
по Z |
|
рующая |
|
всей модели |
|
N |
-74996 |
129920 |
-2.77576 |
150012 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
Моменты реакции
Выбранный |
Единицы |
Сумма |
Сумма |
Сумма |
Результи- |
набор |
измерения |
по X |
по Y |
по Z |
рующая |
всей модели |
N.m |
0 |
0 |
0 |
0 |
Результаты исследования:
Имя |
Тип |
Мин |
Макс |
Напряжение |
VON: Напряжение |
883661 N/m^2 |
6.31693e+008 N/m^2 |
|
Von Mises |
Узел: 10118 |
Узел: 2486 |
ковш-Статический анализ - Напряжение

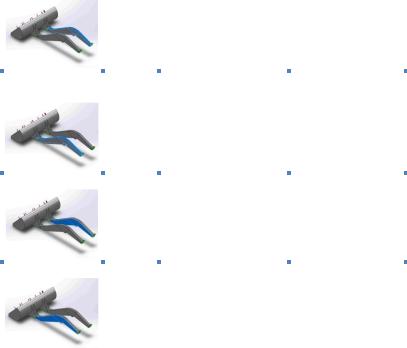

Рис. 18. Эпюра эквивалентных напряжений
Данная эпюра показывает результаты эквивалентных напряжений по фон Мизесу, которые возникают в ковше при воздействии силы на режущую часть в 150 000 Н.
122
Имя |
Тип |
Мин |
Макс |
Перемещение |
URES: Результирую- |
0 mm |
24.0497 mm |
|
щее перемещение |
Узел: 1 |
Узел: 1399 |
ковш-Статический анализ - Перемещение
Рис. 19. Эпюра результирующих перемещений
Данная эпюра показывает результаты перемещений, которые возникают в ковше при воздействии силы на режущую часть в 150 000 Н.
123
Имя |
Тип |
Мин |
Макс |
Деформация |
ESTRN: Эквивалентная |
3.87163e-006 |
0.00200786 |
|
деформация |
Элемент: 4017 |
Элемент: 7594 |
ковш-Статический анализ - Деформация
Рис. 20. Эпюра эквивалентных деформаций
Данная эпюра показывает результаты деформаций, которые возникают в ковше при воздействии силы на режущую часть в 150 000 Н.
124
Имя |
Тип |
Мин |
Макс |
Запас прочности |
Авто |
0.982157 |
702.104 |
|
|
Узел: 2486 |
Узел: 10118 |
ковш-Статический анализ - Запас прочности

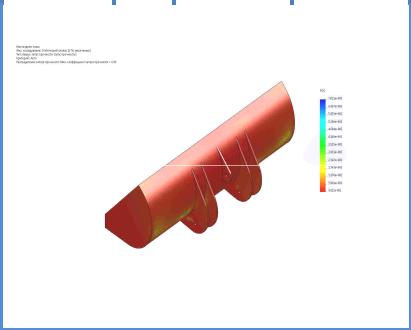

Рис. 21. Эпюра распределения коэффициента запаса прочности
Данная эпюра показывает результаты распределения запаса прочности на всей поверхности ковша.
125
