Если во время любых осмотров, наладочных, регулировочных и ремонтных работ работающие вынуждены находиться под поднятыми рабочими органами, запрещается кому-либо находиться вблизи рычагов управления рабочим оборудованием, а тем более трогать эти рычаги, даже если поднятые рабочие органы поставлены на запоры или оперты на козлы или бревна, поставленные на землю.

9.Водитель должен постоянно следить за тем, чтобы под стрелами, ковшами, рамами и другим подъемным оборудованием машин не находились люди. В случае нахождения людей

взапретных зонах работа машины должна быть немедленно прекращена.

10.Во время работы или транспортного движения запрещается находиться на металлоконструкциях: ковшах, стрелах, рамах самоходных, навесных или прицепных машин. Запрещается поднимать людей в ковшах погрузчиков или на других рабочих органах.

11.В кабинах самоходных машин может находиться столько людей, сколько предусмотрено инструкцией.

12.При накачивании воздухом шин колесного хода запрещается кому-либо находиться вблизи колеса со стороны съемного бортового кольца, так как возможный срыв этого кольца может причинить травму. Производящий накачку шины должен находиться на стороне колеса, противоположной съемному бортовому кольцу.

13.Накачивать воздухом шины размером 14–20 и более непосредственно на машине не разрешается.

14.Шина с ободом должна быть снята с машины и уложена для накачки в специальный металлический ящик с запирающейся крышкой, которая защитит работающего в случае срыва бортового кольца.

15.Бачки и ресиверы, работающие под давлением воздуха, запрещается накачивать (наполнять воздухом) сверх разрешенного давления.

141

16.При осмотрах и подтяжке соединений агрегатов или соединений трубопроводов гидросистем привод насосов должен быть отключен, а гидросистема в целом должна быть освобождена от давления, например, путем разгрузки или опускания на землю рабочего органа и переключения всех золотников распределителя на слив масла в бак из исполнительных цилиндров. Если в механизме отбора мощности не предусмотрено выключение привода насосов, то двигатель машины должен быть остановлен.

17.При обрубке канатов систем управления или такелажных работах должна быть выполнена обмотка проволокой каната

собеих сторон от места обрубки, так как иначе может произойти раскручивание проволок обрубаемого каната, которое может причинить работающему травму, особенно опасную для его глаз.

13.2.Основные противопожарные правила

1.Работать на погрузчике, не оснащенном положенными средствами огнетушения, запрещается.

2.При обнаружении даже незначительных подтеканий топлива из бака, топливопроводов или других агрегатов топливоподачи работать на погрузчиках запрещается.

3.На машине или в непосредственной близости от места стоянки не должно быть замасленной или пропитанной топливом ветоши и других обтирочных материалов.

4.Курить и держать открытый огонь (горящие факелы, спички) при выполнении регулировочных, сборочно-демон- тажных, ремонтных и других работ на машине, а также вблизи от места ее стоянки, особенно во время заправки машины топливом, запрещается. При воспламенении топлива на машине или под ней запрещается заливать пламя водой, так как это может вызвать взрыв.

5.При возникновении пожара машины или около нее водитель должен перекрыть краники топливопровода. Гасить

142

пламя следует огнетушителем, песком, землей или надо накрыть его брезентом или войлоком, чтобы прекратить доступ воздуха к пламени.

6. Если потушить пожар машины своими силами невозможно, необходимо вызвать ближайшую пожарную команду частыми звуковыми сигналами, по телефону, радио или любыми другими средствами связи.

13.3. Правила пользования инструментами при работе на погрузчиках

1.Перед началом работы следует проверить надежность посадки рукоятки на инструмент, наличие клиньев в рукоятке молотка, кувалды, металлических колец на рукоятках отверток, напильников и т.д.

2.Пользоваться следует только исправным инструментом; бойковые части ударного инструмента не должны быть сбитыми, в рукоятках не должно быть трещин, заусенцев и т.п.

3.Удлинять рукоятки стандартных ключей запрещается во избежание травмирования работающего при поломке губок ключа, срыве резьбы и т.п.

4.Завинчивать гайки и болты ключами с несоответствующим размером зева, закладывая в него прокладки (отвертку, другой ключ и т.п.) между гранью гайки (болта) и губкой ключа, запрещается.

5.Запрещается ударять по рукояткам инструмента, не предназначенного под ударную нагрузку.

шлангов со штуцерами следует закреплять хомутиками с затяжными винтами. Крепить шланги на штуцерах проволочной обмоткой запрещается.

143

8.При продувке шлангов сжатым воздухом надо следить за тем, чтобы струя воздуха не была направлена на людей. Работающему запрещается заглядывать в продуваемый шланг.

9.При работе с пневмоинструментом нельзя допускать, чтобы шланги перекручивались или касались острых кромок деталей.

10.Запрещается осматривать и исправлять электрический или пневматический механизированный инструмент, не отключив его от источника энергии.

11.При работе с любым ручным или механизированным инструментом надо следить за тем, чтобы инструмент (отвертка, сверло, зубило) не был направлен в сторону руки, поддерживающей обрабатываемую деталь.

12.Работать с ручным и механизированным инструментом можно только в перчатках или рукавицах для защиты рук от мелких травм.

13.4.Правила для лиц, находящихся вблизи погрузчика

1. Каждый, кто по роду своей деятельности находится в зоне движения погрузчика или в непосредственной близости от фронта его работы, должен внимательно следить за передвижениями погрузчика и не мешать его работе и движению.

2.При маневрировании погрузчика, особенно задним ходом и с поднятым рабочим оборудованием, никто не должен находиться в зоне маневрирования. Запрещается проходить под поднятым рабочим оборудованием погрузчика.

3.На территории предприятия для движения людей должны быть пешеходные дорожки. Если же их нет, то движение людей разрешается только по левой стороне дороги. Люди

сносилками, ручными тележками, санками должны двигаться по крайней правой полосе дороги.

4.В зоне работы погрузчика все работники и пешеходы должны соблюдать следующие правила:

• не перебегать внезапно пути движения погрузчика;

144

•обходить стоящий погрузчик только спереди, но не под поднятым рабочим оборудованием;

•уступать дорогу движущемуся погрузчику;

•переходя постоянные пути двустороннего движения погрузчиков, убедиться в безопасности перехода, для чего сначала посмотреть налево по направлению перехода, а дойдя до середины дороги, посмотреть направо;

•без служебной надобности не подходить к погрузчику, работающему или находящемуся на стоянке;

•вблизи от погрузчика запрещается пользоваться открытым огнем.

Список литературы

1.Бромберг А.А. Машины для земляных работ. Атлас конструкций. – М.: Машиностроение, 1968.

2.Домбровский Н.Г. Строительные машины. – М.: Машиностроение, 1976.

3.Дорожные машины / под ред. Н.Я. Хархута. – Л.: Высшая школа, 1976.

4.Курсовое и дипломное проектирование по дорожностроительным машинам / под ред. Н.Н. Абрамов. – М.: Высшая школа, 1972.

5.Основы теории, расчета и проектирования строительных и дорожных машин / под ред. Л.А. Гоберман. – М.: Машиностроение, 1988.

6.Проектирование машин для земляных работ / под ред. А.М. Холодова. – М.: Высшая школа, 1986.

7.Справочник конструктора СДМ / под ред. И.П. Бородачева. – М.: Машиностроение, 1973.

8.Машины для земляных работ / под ред. Д.П. Волкова. – М.: Машиностроение, 1992.

9.Стрек Я.М. Технология формирования многоуровнего микрорельефа поверхностей и исследование их триботехнических свойств: дис. … канд. техн. наук. – Омск, 2006. – 160 с.

145

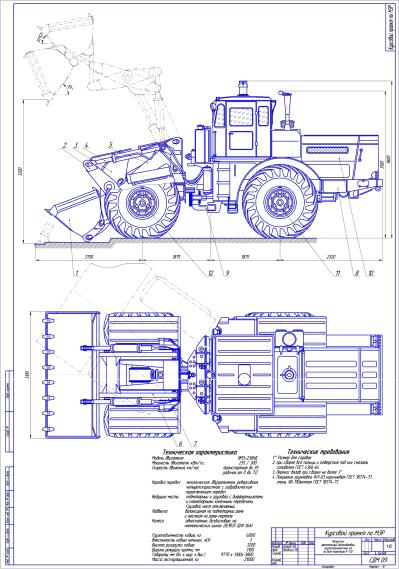

ЧЕРТЕЖНАЯ ЧАСТЬ КУРСОВОГО ПРОЕКТА Сборочный чертеж фронтального погрузчика К-702 (общий вид)

146

Спецификация общего вида фронтального погрузчика К-702

147

Сборочный чертеж ковша

148

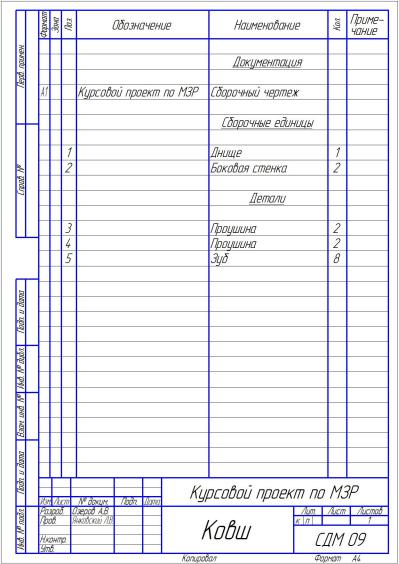

Спецификация общего вида ковша

149

Сборочный чертеж стрелы

150
