архитектуры в виде доменов с присущим им поведением. Все домены приведены на рис. 147.

Рис. 147. Домены бизнес-архитектуры

Основные области и взаимосвязи между ними, описанные в Руководстве BIZBOK, охватываются соответствующими концепциями языка ArchiMate. За деталями Основ знаний бизнесархитектуры (BIZBOK) следует обратиться к источнику: Business Architecture Guild. A Guide to the Business Architecture Body of Knowledge® (BIZBOK® Guide), Version 7.0, 2018; URL: www.businessarchitectureguild.org.

Завершая рассмотрение основных методологий и нотаций моделирования бизнес-процессов, остановимся кратко на оригинальной методологии, появившейся в конце прошлого десятилетия нашего века.

171

ГЛАВА. 8. МЕТОДОЛОГИЯ DEMO

DEMO (Design & Engineering Methodology for Organisations) –

методология проектирования и инжиниринга организаций, разработанная Дитцем (J. Dietz).

Согласно Дитцу, DEMO исходит из следующего видения организации:

•Основной принцип работы организации заключается в том, что люди принимают и соблюдают обязательства в отношении создания материальных и нематериальных объектов. Люди делают это в ходе общения, на общем фоне культурных норм и ценностей, в то же время обладая соответствующими полномочия-

ми и ответственностью.

•Эти обязательства проявляются в форме особой структуры общения – универсальной структуры транзакции. Транзакция включает двух акторов: клиент и поставщик.

•Для поддержки своей работы люди могут использовать артефакты различного вида (в частности, ИТ и компьютерные системы). Однако эти системы никогда не смогут заменить людей.

Вконечном счете люди всегда несут ответственность и отчитываются за то, что делают артефакты.

Рис. 148. Структура и изображение транзакции в DEMO

172

Под транзакцией в DEMO понимается цикл взаимодействия между клиентом и поставщиком. Что входит в такой цикл и как изображается транзакция, показано на рис. 148. Этот и последующие рисунки взяты из доклада Дитца.

Соответственно, бизнес-процесс представляется в виде дерева транзакций, как показано на рис. 149.

Здесь транзакции отображают сложные функции, моделирующие взаимодействие инициатора с исполнителем. Так, например, транзакция создания страхового пакета клиента в свернутом и развернутом виде выглядит, как показано на рис. 150.

Нотация DEMO как средство моделирования бизнес-процес- сов не нашла заметного применения.

174

СПИСОК ЛИТЕРАТУРЫ

1.База знаний по бизнес-процессам. Оптима консалтинг

[Электронный ресурс]. – URL: http://optimacons.info/kb/.

2.Калянов Г.Н. Моделирование, анализ, реорганизация и автоматизация бизнес-процессов: учеб. пособие для вузов. – М.: Финансы и статистика, 2007.

3.Репин В., Елиферов В.Г. Процессный подход к управлению. Моделирование бизнес-процессов ЛитРес, 2021.

4.Репин В.В. Бизнес-процессы. Моделирование, внедрение,

управление [Электронный ресурс]. – URL: https://marketing.wikireading.ru/15153.

5.Пятецкий В.Е., Михеев А.Г., Новичихин В.В. Управление бизнес-процессами – BPMS: учебное пособие [Электронный ресурс]. – М.: МИСИС, 2017 // Лань: электронно-библиотечная сис-

тема. – URL: https://e.lanbook.com/book/108089.

6.Долганова О.И., Виноградова Е.В., Лобанова А.М. Моделирование бизнес-процессов: учебник и практикум для академического бакалавриата / под ред. О.И. Долгановой. – М.: Юрайт, 2016. – 289 с. – Серия: Бакалавр. Академический курс.

7.Зуева А.Н. Бизнес-процессы: анализ, моделирование, управление: учеб. пособие; РТУ МИРЭА – М., 2020. – 157 с. – Текст: электронный // Лань: электронно-библиотечная система. – URL: https://e.lanbook.com/book/163874.

8.Похилько А.Ф., Горбачев И.В. CASE-технология моделирования процессов с использованием средств BPWin и ERWin: учеб. пособие; – Ульяновск: УлГТУ, 2008. – 120 с.

9.Брезгин В.И. Моделирование бизнес-процессов с AllFusion Process Modeler. – Екатеринбург: Изд-во Урал. федер. ун-та, 2015.

10.Брезгин В.И. Моделирование бизнес-процессов с

AllFusion Process Modeler 4.1: Рабочая тетрадь. Часть 1.– Екате-

ринбург: Изд-во Урал. федер. ун-та, 2015.

11.Брезгин В.И. Моделирование бизнес-процессов с

AllFusion Process Modeler 4.1: Лабораторный практикум. Часть 2. –

Екатеринбург: Изд-во Урал. федер. ун-та, 2015.

175

12.Миндалёв И.В. Моделирование бизнес-процессов с помощью IDEF0, DFD, BPMN за 7 дней: учеб. пособие [Электронный ресурс]. – Красноярск: КрасГАУ, 2016. — 123 с. — Текст: электронный // Лань: электронно-библиотечная система. – URL: https://e.lanbook.com/book/103833.

13.Использование нотации eEPC для графического описания бизнес-процессов [Электронный ресурс]. – URL: https://habr. com/ru/post/143273/.

14.Решетова Н. Э. Практика применения стандарта модели-

рования EPC [Электронный ресурс]. – URL: http://projectimo.ru/ biznes-processy/notaciya-epc.html.

15.Шеер А.-В. ARIS-моделирование бизнес-процессов: пер.

сангл. – М.: Вильямс, 2009.

16.Спецификация BPMN 2.0. [Электронный ресурс]. – URL: https://www.omg.org/spec/ BPMN/2.0.2/.

17.BPMN 2.0 by Example [Электронный ресурс]: nonnormative OMG document with BPMN 2.0 examples (2010). – URL: http://www.omg.org/cgi-bin/doc?dtc/10-06-02.

18.Фёдоров И.Г. Моделирование бизнес-процессов в нотации BPMN2.0: монография. – М.: МЭСИ, 2013.

19.Репин В.В. Моделирование бизнес-процессов в нотации BPMN: пособие для начинающих. Часть I. – ЛитРес, 2019.

20.Описание нотации BPMN. Micro solution [Электронный ресурс]. – URL: https://micro-solution.ru/bp-know/regulation/BPMN.

21.Введение в BPMN. Оптима консалтинг [Электронный ре-

сурс]. – URL: http://optimacons.info/kb/course.php?LESSON_ID=63.

22.Главное не результат, главное процесс [Электронный ре-

сурс]. Блог Анатолия Белайчука. – URL: https://mainthing.ru/ru/

23.Зуева А.Н. Моделирование бизнес-процессов в нотации

BPMN 2.0: учеб. пособие; РТУ МИРЭА. – М., 2021. – 105 с. –

Текст: электронный // Лань: электронно-библиотечная система. – URL: https://e.lanbook.com/book/176564.

24.Борзнов О. Диаграмма «Хореография» (Choreography Diagram) [Электронный ресурс] / Обучающий курс по нотации

176

BPMN. – URL: https://www.optimacons.info/kb/course.php?LESSON_ID=78.

25.Репин В.В. Моделирование бизнес-процессов в нотации BPMN [Электронный ресурс]. Практикум в BPMS: Bizagi Digital Platform. Часть II. – ЛитРес, 2021.

26.Дизайнер ELMA [Электронный ресурс]. – URL: https://www.elma-bpm.ru/help4/designer.html.

27.Моделирование бизнес-процессов. ELMA [Электронный ресурс]. – URL: https://www.elma-bpm.ru/product/bpm/business- process-modeling.html.

28.Business Studio: сайт Business Studio. – URL: https://www.businessstudio.ru/products/business_ studio/intro/.

29.Новая версия Business Studio 4.0 [Электронный ресурс]. – URL: http://www.businessstudio.ru/procedures/business/bs_40.

30.Обзор программы Fox Manager 2.0 BPA – BPMSoft [Электронныйресурс]. – URL: https://bpmsoft.org/fox-manager-2-0-bpa/.

31.BPMS. Блог Р. Кинзябулатов [Электронный ресурс]. – URL: https://trinion.org/ node/75.

32.ArchiMate 3.1 Specification, Open Group Standard, December 2013 [Электронный ресурс]. – URL: https://publications.opengroup.org/standards/ archimate/c197.

33.ArchiMate 3.1 [Электронный ресурс]. – URL: https://www. opengroup.org/sites/default/ files/docs/downloads/n190p_5.pdf.

34.Рубенчик А. Основы языка моделирования архитектуры предприятия ArhiMate. [Электронный ресурс]. – URL: https://www. cfin.ru/itm/EA_ArchiMate.shtml.

177

178

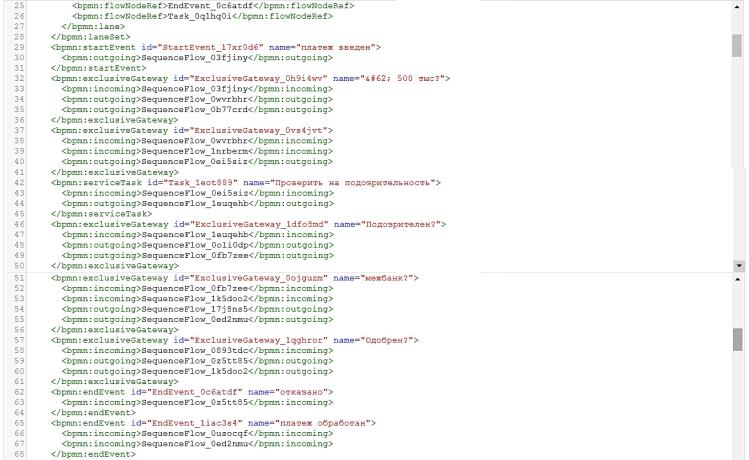

Продолжение приложения
