lg p А В |
1 |
, |
(2.3) |
н |
Тн |
|
где постоянные А и В определяются по экспериментальным данным для каждого конкретного случая. Для этого используют графики в координатах lg
pн – |
1 |
, в которых кривая насыщения изображается прямой линией в широком |
|
||
|
Tн |
интервале давлений (рис. 2.3).
Выше упоминалось, что параметры p и Т следует снимать в равновесном состоянии системы. Однако для достижения такого состояния на практике следовало бы включить нагревательный элемент установки, нагреть воду до заданной температуры (давления) и удерживать этот параметр неизменным,
регулируя мощность нагревателя так, чтобы параметры p и Т успели выровняться по всему объему. Записав эти параметры, перейти к следующему равновесному состоянию и т.д. Проведение такого опыта потребовало бы длительного времени, и поэтому нагревание ведется медленно, но непрерывно,
с синхронной записью параметров p и Т.
При анализе полученных результатов следует иметь в виду, что величины p и Т, строго говоря, не принадлежат одной изохоре, так как во время опыта ни
V, ни G не являются постоянными величинам (объем баллона с ростом p и Т увеличивается, а часть воды (пара) заходит в трубку, пружину манометра,
предохранительный клапан).
2.3 Описание экспериментальной установки
Экспериментальная установка изображена на рис. 2.4. Установка состоит из стального баллона (ГОСТ 949-73), в который залито некоторое количество дистиллированной воды. В горловину баллона ввернута головка, к которой стальными трубками подсоединены образцовый манометр на максимальное давление 25 кгс/см2 и предохранительный клапан, отрегулированный на выпуск пара при давлении 18 кгс/см2.
20

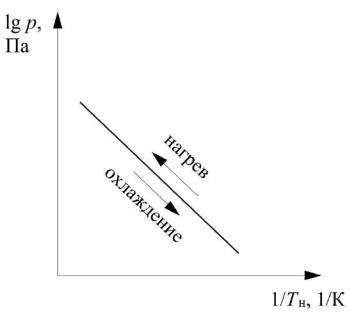

Рис. 2.3
Вбаллоне, под углом к стенке установлена гильза из нержавеющей стали,
вкоторую вставлен ртутный термометр с диапазоном измерения от 0 до 200 °С.
Для лучшего контакта чувствительной части термометра с гильзой в последнюю залито 3 грамма машинного масла. Термометр защищен от механических повреждений кожухом. Днищевая часть баллона обогревается электронагревателем мощностью 1 кВт (нихромовая спираль). Для исключения нагрева наружной поверхности установки выше допустимой, днищевая часть баллона окружена тремя концентрическими экранами, остальная часть баллона
– двумя. Выделяющаяся на экранах теплота конвективным потоком окружающего воздуха через перфорацию днища корпуса и его крышу удаляется в окружающую среду. Корпус установки изготовлен из алюминиево-
магниевого сплава. Электрическая часть установки состоит из выключателя,
провода подвода напряжения к нагревательному элементу и провода заземления корпуса установки.
2.4 Техника безопасности при выполнении лабораторной работы
Перед началом работы убедиться, что провод заземления установки надежно соединен с шиной заземления, а выключатель на установке перед подачей напряжения на установку (т.е. перед соединением штепселя с
21
розеткой) находится в положении «выкл.».

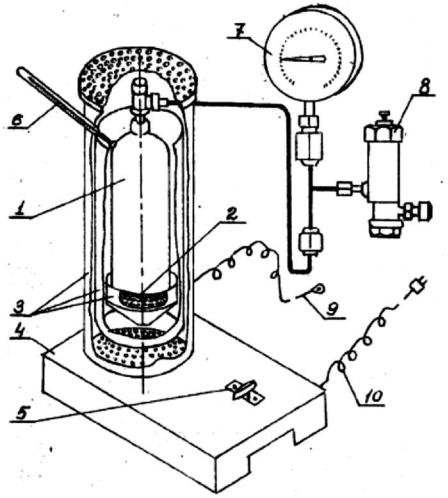

Рис 2.4. Экспериментальная установка (общий вид): 1 – баллон стальной с головкой и гильзой для термометра; 2 – нагревательный элемент; 3 – экраны; 4 – корпус;
5– выключатель;
6– термометр;
7– манометр образцовый;
8– клапан предохранительный;
9– провод заземления;
10– провод питания.
Проверить визуально целостность и исправность термометра, манометра,
предохранительного клапана, трубок и их соединений.
Если через 7-8 минут после включения установки показание термометра останется первоначальный, выключатель установить в положение «выкл.»,
обесточить установку и выяснить причину неисправности.
22
При утечке пара через соединения установку выключить, обесточить и устранить неплотность.
При срабатывании предохранительного клапана установку выключить и обесточить (срабатывание предохранительного клапана свидетельствует о перегреве баллона выше допустимого).
2.5Порядок проведения работы
1.Проверить надежность заземления установки и поставить выключатель
вположение «выкл.».
2.Записать показания манометра и термометра в таблицу 2.1.
3.Включить штепсель в розетку.
4.Повернуть выключатель в положение «вкл.».
5.Производить одновременную запись показаний манометра (число делений) и термометра (°С) для выбранных моментов времени. Рекомендуется записывать показания обоих приборов в те моменты, когда стрелка манометра будет показывать 2, 4, 6, 8, 10 делений; далее записывать показания через пять делений манометра, т.e. 15, 20, 25 и т.д. до 75 делений, – всего 18 точек.
6.При показании манометра 75 делений установку выключить и обесточить.
7.В процессе остывания установки в таблицу 2.1 записывать показания термометра при теx же показаниях манометра. В дальнейших расчетах принимается средне-арифметическое показаний термометра в процессе нагрева и остывания.
Процесс остывания установки происходит медленнее, чем нагрев и следовательно, величины pн и Тн ближе к равновесным.
Длительность эксперимента: процесс нагрева длится 27-30 минут,
процесс остывания – около 1 часа.
Рекомендация по распределению обязанностей между участниками эксперимента: экспериментатор, следящий за манометром, называет число делений по манометру; другой экспериментатор в этот момент называет температуру, а третий – записывает в таблицу 2.1 сообщенные результаты.
23
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2.1 |
|
Экспериментальные данные по лабораторной работе (показания приборов до |
|||||||||||||
|
включения установки: t = |
°С, p = делений). |
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
Номер |
Давление в баллоне pн |
lg pн, |
|
|
|
Температура в баллоне |
|||||||
экспериментал |
делений по |
кгс/см2 |
|
|
|
нагрев |
|
среднеарифметическая |
|||||
Па |
Па |
|
|
|
|||||||||
ьной точки |
манометру |
|
остывание |
|
tн, °С |
|
Тн, К |
||||||
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.6 Обработка результатов измерений
Обработку результатов следует начинать с пересчета делений по шкале манометра в единицы измерения давления: Па и кгс/см2, а так же °С в К. Для манометра установки одно деление соответствует 0,25 кгс/см2. Результаты пересчета записать в таблицу 2.1.
По полученным в эксперименте данным в координатах pн, Тн в некотором масштабе построить кривую насыщения (см. рис. 2.2). Рисунок должен быть достаточно большим (формат 210×294 мм) для удобства графического дифференцирования. Экспериментальные точки на рисунке соединить плавной тонкой линией.
По экспериментальным данным в координатах lg pн, |
1 |
в некотором |
|
||
|
Tн |

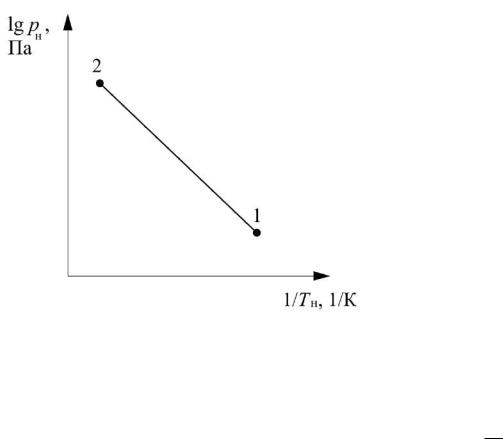

масштабе (см. рис. 2.5) строится линия насыщения. Выбрав на полученной прямой любые две точки, например точки 1 и 2, подставим численные величины температуры и давления насыщенного пара в этих точках в формулы для определения постоянных А и В:
|
|
|
lg pн |
2 |
lg pн |
|
|
|||||||
А lg p |
|
|
|
|
|
|
|
1 |
; |
(2.4) |
||||
|
|
|
|
|
|
|
|
|
|
|||||
н2 |
|
|
|
|
|
Т2 |
|
|
|
|
||||
|
|
|
|
|
|
|
|
1 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
Т1 |
|
|
|
|
|
|
|
lg pн |
2 |
lg pн |
|
|
|||||||||
В |
|
|
|
|
|
|
|
1 |
. |
|
(2.5) |
|||
|
1 |
|
1 |
|
|
|||||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
Т1 |
|
Т2 |
|
|
|
|
|
24
Рис. 2.5
Подставив численные величины постоянных А и В в уравнение (2.3),
получим аналитическое выражение линии насыщения в координатах lg pн- 1
Tн
для условий проведенного эксперимента.
Пользуясь уравнением (2.3) и задаваясь температурами насыщенного пара в пределах их экспериментальных значений, на рис. 2.5 нанести аналитически полученную прямую (достаточно определить три-четыре точки).
Расчетная прямая должна достаточно хорошо совпадать с экспериментальной.
Определяется степень сухости x насыщенного пара по формуле (2.1);
величины v и v берутся из таблиц термодинамических свойств водяного пара по давлению pн. При определении величины vx объем баллона принять равным
0,002 м3, массу залитой в баллон воды сообщает преподаватель.
Степень сухости пара определить для 10 точек, равномерно распределенных по линии насыщения. Результаты расчета записать в таблицу
2.2.
Для экспериментальных точек, в которых определена степень сухости пара x, вычисляются значения теплоты парообразования r по формуле Клапейрона-Клаузиуса (2.2). Первая производная давления насыщенного пара
25
по его температуре в формуле (2.2) определяется как тангенс угла наклона касательной к кривой насыщения, построенной в pн, Тн координатах по экспериментальным данным (рис. 2.2). Результаты расчета r записать в таблицу
2.2.

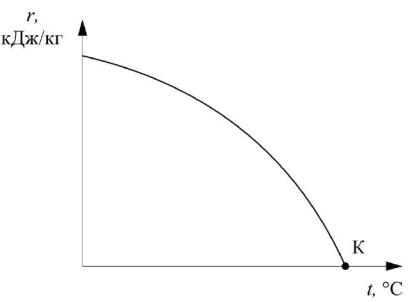

В координатах r, t построить зависимость теплоты парообразования от температуры насыщенного пара (см. рис. 2.6).
Рис. 2.6
На этот рисунок нанести также кривую r = f(t), построенную по данным из таблиц термодинамических свойств воды и водяного пара.
Для экспериментальных точек, в которых определены величины r и х,
вычислить энтальпию насыщенного пара по известной формуле
|
|
i i rx. |
(2.6) |
|
Полученные результаты записать в таблицу 2.2. |
|
|||
|
|
|
|
Таблица 2.2 |
Номер |
Теплота |
|
Степень сухости пара |
Энтальпия |
экспериментальной |
парообразования r, |
|
насыщенного пара i, |
|
|
х |
|||
точки |
кДж/кг |
|
кДж/кг |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
26
2.7 Оценка точности измерений
Определяется полная максимально-возможная относительная ошибка измерения давления, насыщенного пара как функция температуры по формуле
(2.2):
δpнполн |
p |
|
1 |
|
αp |
|
|
|
|
|
|
|
н |
|
Т , |
(2.7) |
|
|
|
|
||||||
|
pн |
|
pн |
αpн |
|
|
где p – относительная ошибка измерения давления насыщенного пара; pн
p – абсолютная ошибка измерения давления трубчатым (пружинным)
манометром; для установленного образцового манометра она составляет 0,2 %
от номинального значения шкалы. В нашем случае p = 0,002∙25 = 0,05 кгс/см2;
1 αpн Т – ошибка отнесения измерения давления насыщенного пара; pн αpн
Т – абсолютная ошибка измерения температуры, для стеклянного ртутного
термометра
Т Твс Ттар Тдав , |
(2.8) |
где Твс – поправка на выступающий столбик ртути за пределы среды,
температура которой измеряется: Твс αn(Тот Тст ) . В этой формуле:
α = 0,00016 1/°С – коэффициент линейного расширения ртути; n = 200 – число градусов в выступающем столбике ртути;
Тот – температура, отсчитанная по термометру, К;
Тст – средняя температура выступающего столбика ртути, К;
Ттар – поправка на тарировку термометра, К (принять Ттар = 0);
Тдав – поправка на внешнее давление, К (принять Тдав = 0).
Определение величины δpнполн произвести для трех точек на кривой насыщения: в начальной, средней и конечной точках кривой.
27
2.8Контрольные вопросы
1.Какой процесс протекает в экспериментальной установке?
2.Дайте определение влажному и сухому насыщенному пару,
температуре кипения, степени сухости пара.
3.В каком фазовом состоянии находится пароводяная смесь выше и ниже линии насыщения в p-Т координатах?
4.Изобразите линию насыщения в p-v координатах.
5.Дайте определение теплоте парообразования и выразите ее через энтальпию кипящей жидкости и сухого насыщенного пара.
6.Каков удельный объем смеси в данном эксперименте по отношению к критическому?
7.Объясните, почему с повышением давления в баллоне скорость роста давления при нагревании увеличивается?
28
3. Лабораторная работа № 3.
«Исследование процесса адиабатного истечения воздуха через суживающееся сопло»
3.1 Цель работы
Исследование зависимости скорости расхода воздуха, вытекающего из суживающегося сопла, от соотношения давлений на выходе и на входе в сопло.
По результатам опытов построить графики зависимостей скорости, расхода и статического давления в горловине сопла от соотношения указанных давлений.
Прежде чем приступить к проведению опытов, необходимо усвоить основные закономерности процесса истечения газов из сопл.
3.2 Краткие теоретические сведения
Каналы, используемые для увеличения скорости потока жидкости,
называют соплами, а для уменьшения скорости (торможения потока) -
диффузорами.
Сопла и диффузоры широко используются в различных областях техники, в том числе в системах теплогазоснабжения и вентиляции
(элеваторные узлы, эжекторы, воздухораспределители, газовые горелки и т.п.).
Из уравнения первого закона термодинамики для адиабатного потока идеального газа, не совершающего технической работы, следует, что изменение скорости сопровождается противоположным по знаку изменением давления: wdw = –vdp. Поэтому в соплах давление газа уменьшается, а в диффузорах –
возрастает.
Теоретический анализ показывает, что при дозвуковых скоростях течения сопловой канал должен быть суживающимся, а диффузорный – расширяющимся. При сверхзвуковых течениях, наоборот, сопла расширяются,
а диффузоры суживаются.
