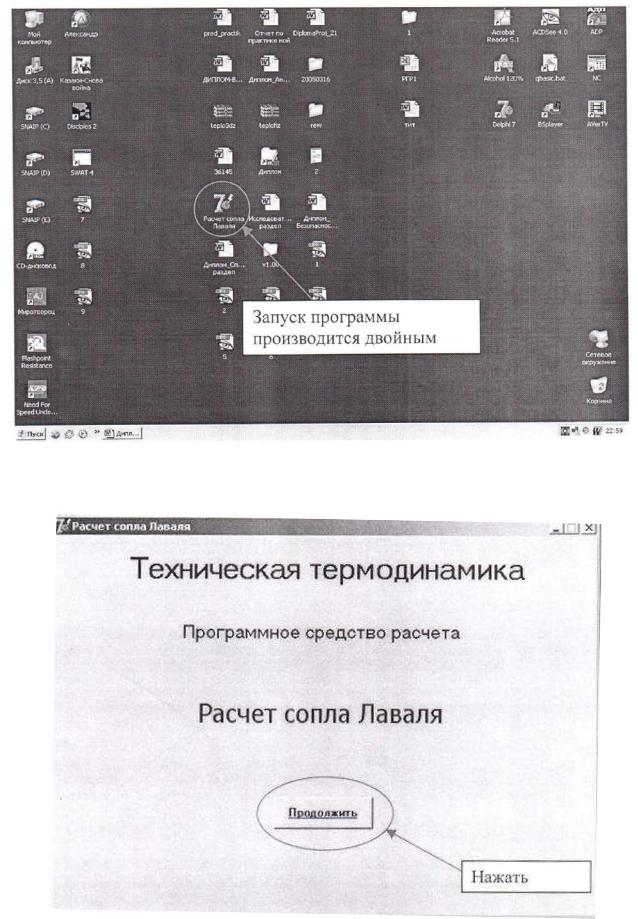

Рис. 6.1. Запуск программы
Рис. 6.2. Главное меню
60
При нажатии левой кнопкой мыши – «сохранить» или «загрузить» возможно сохранение (рис. 6.4) введенных исходных данных либо их загрузка
(рис. 6.5).
При нажатии левой кнопкой мыши – «продолжить» произойдет переход к
«Таблица результатов» (рис. 6.6).
В данном окне отображена таблица результатов расчетов сопла, также имеется пункт меню «Печать» с помощью которого можно распечатать таблицу. В случае необходимости изменения исходных данных воспользуйтесь пунктом меню «Назад». Для сохранения таблицы результатов воспользуйтесь пунктом меню «Сохранить документ», откроется окно (рис. 6.7).

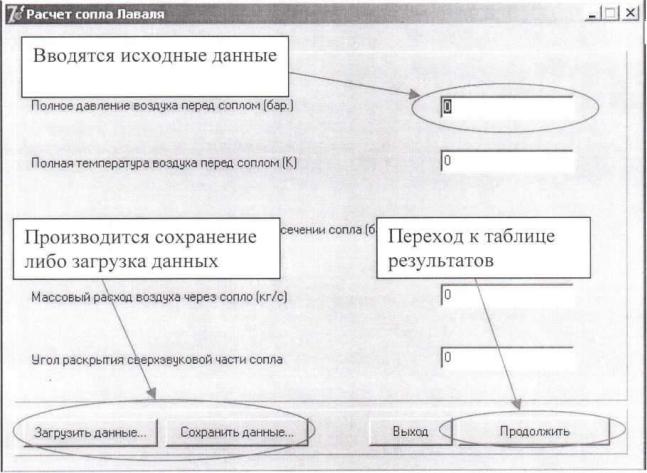

Рис. 6.3. Ввод исходных данных
61

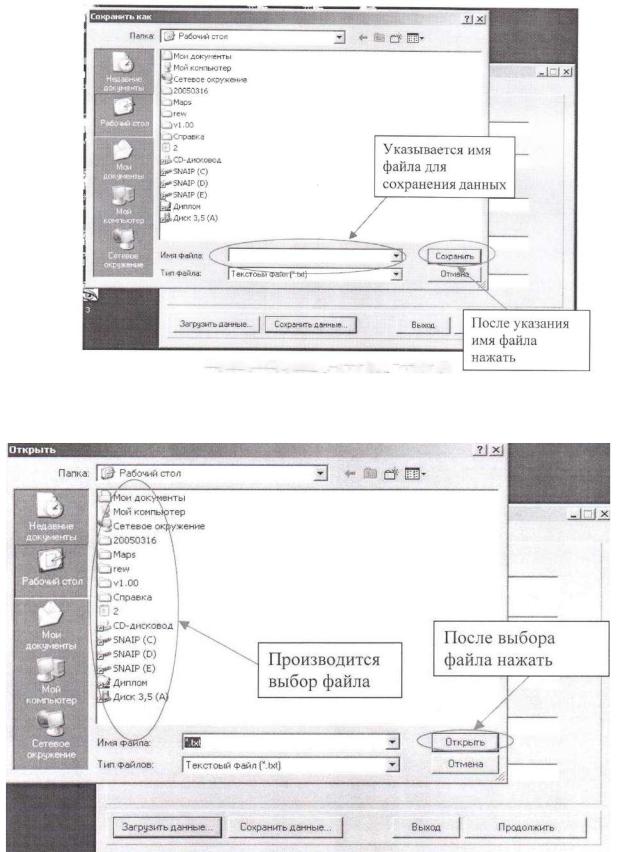

Рис. 6.4. Сохранение исходных данных
Рис. 6.5. Загрузка исходных данных
62
Рис. 6.6. Таблица результатов
Для того, чтобы перейти к чертежу воспользуйтесь пунктом меню
«Показать рисунок», откроется окно рис. 6.8. Для возврата назад к таблице результатов воспользуйтесь пунктом меню «Назад». Для сохранения чертежа используйте пункт меню «Сохранить рисунок», откроется окно рис. 6.9.
Для просмотра графиков кривых воспользуйтесь пунктом меню
«Показать графики», при этом откроется окно рис. 6.10. Внизу окна имеется панель, на которой располагается группа радио кнопок с обозначением каждого графика (W, a, T, ρ , p). Для просмотра нужного вам графика воспользуйтесь на пункте меню, разделом который соответствует нужному графику «W, a, T, ρ , p», после этого воспользуйтесь пунктом меню «Построить», выведется нужный вам график. Для возврата назад к таблице результатов воспользуйтесь пунктом меню «Назад». Для сохранения чертежа используйте пункт меню «Сохранить рисунок», откроется окно рис. 6.11.
Для завершения работы с программой каждое окно имеет пункт меню
«Выход».
63
Рис. 6.7. Сохранить документ
Рис. 6.8. Показать рисунок
64
Рис. 6.9. Сохранение чертежа
Рис. 6.10. Просмотр графиков
65

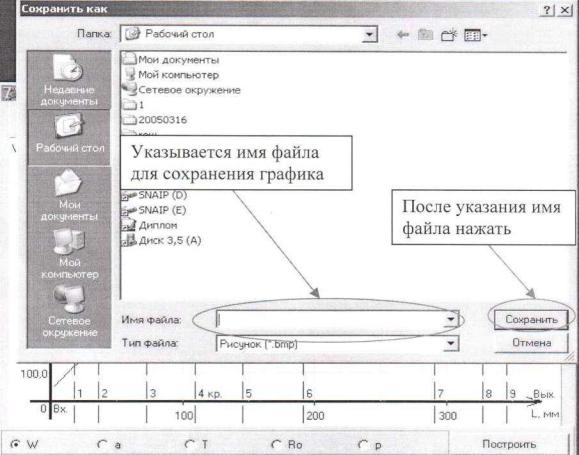

Рис. 6.11. Сохранение графика
66

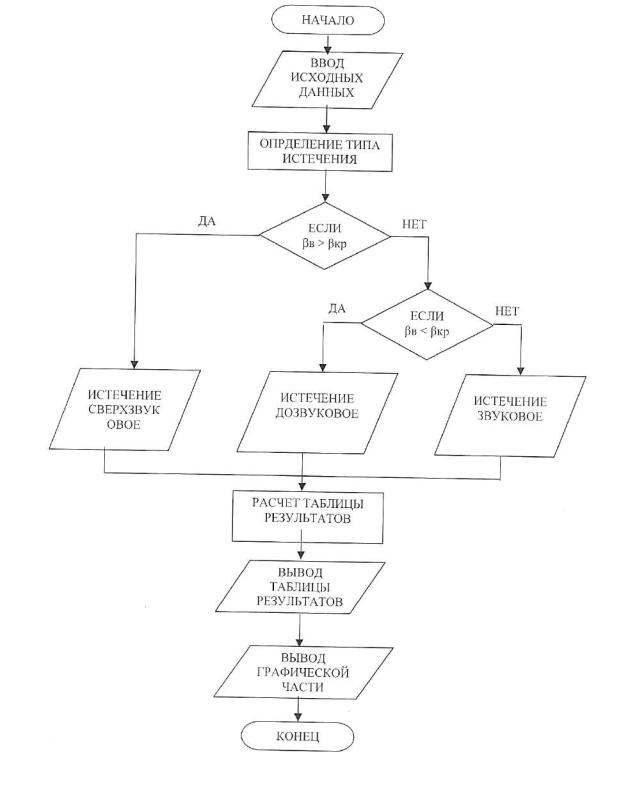

Рис. 6.12. Блок-схема программы
67
ПРИЛОЖЕНИЯ
Таблица П.1
Теплоемкость строительных материалов
Материал |
t, °С |
с, кДж/(кг·К) |
|
|
|
Красный кирпич |
0 |
0,88 |
Шамотный кирпич |
0 |
0,88 + 0,00230·t |
Силикатный кирпич |
0-160 |
0,84 |
Песок речной сухой |
|
0,8 |
Железобетон (влажность 8 %) |
20 |
0,836 |
Вода |
20 |
4,183 |
|
50 |
4,183 |
|
70 |
4,191 |
|
100 |
4,204 |
|
|
|
Таблица П.2 |
|
Данные, полученные при градуировке измерителя ИТ-С-400 |
||
|
|
|
|
t, °С |
|
KТ , Вт/град |
Т0 , °С |
|
|
|
|
50 |
|
0,360 |
11,9 |
75 |
|
0,368 |
10,6 |
100 |
|
0,391 |
10,6 |
125 |
|
0,415 |
10,2 |
150 |
|
0,417 |
10,2 |
175 |
|
0,446 |
10,2 |
200 |
|
0,425 |
9,6 |
225 |
|
0,446 |
9,2 |
250 |
|
0,472 |
8,9 |
300 |
|
0,447 |
8,4 |
325 |
|
0,456 |
8,2 |
350 |
|
0,472 |
8,4 |
375 |
|
0,456 |
8,9 |
400 |
|
0,443 |
7,4 |
68
|
|
|
|
|
|
|
|
Таблица П.3 |
|
|
|
|
k = 1,4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
λ |
π |
λ |
π |
|
λ |
π |
λ |
|
π |
|
|
|
|
|
|
|
|
|
|
0,02 |
0,99977 |
0,46 |
0,88191 |
|
0,90 |
0,60194 |
1,34 |
|
0,28803 |
0,04 |
0,99907 |
0,48 |
0,87193 |
|
0,92 |
0,58730 |
1,36 |
|
0,27529 |
0,06 |
0,99790 |
0,50 |
0,86160 |
|
0,94 |
0,57259 |
1,38 |
|
0,26277 |
0,08 |
0,99627 |
0,52 |
0,85095 |
|
0,96 |
0,55785 |
1,40 |
|
0,25050 |
0,10 |
0,99418 |
0,54 |
0,83998 |
|
0,98 |
0,54307 |
1,42 |
|
0,23847 |
0,12 |
0,99163 |
0,56 |
0,82871 |
|
1,00 |
0,52828 |
1,44 |
|
0,22670 |
0,14 |
0,98861 |
0,58 |
0,81714 |
|
1,02 |
0,51349 |
1,46 |
|
0,21519 |
0,16 |
0,98515 |
0,60 |
0,80528 |
|
1,04 |
0,49872 |
1,48 |
|
0,20396 |
0,18 |
0,98123 |
0,62 |
0,79315 |
|
1,06 |
0,48397 |
1,50 |
|
0,19301 |
0,20 |
0,97686 |
0,64 |
0,78077 |
|
1,08 |
0,46929 |
1,52 |
|
0,18235 |
0,22 |
0,97205 |
0,66 |
0,76813 |
|
1,10 |
0,45462 |
1,54 |
|
0,17198 |
0,24 |
0,96680 |
0,68 |
0,75526 |
|
1,12 |
0,44004 |
1,56 |
|
0,16191 |
0,26 |
0,96112 |
0,70 |
0,74217 |
|
1,14 |
0,42554 |
1,58 |
|
0,15215 |
0,28 |
0,95501 |
0,72 |
0,72886 |
|
1,16 |
0,41114 |
1,60 |
|
0,14270 |
0,30 |
0,94848 |
0,74 |
0,71536 |
|
1,18 |
0,39686 |
1,62 |
|
0,13357 |
0,32 |
0,94153 |
0,76 |
0,70168 |
|
1,20 |
0,38269 |
1,64 |
|
0,12475 |
0,34 |
0,93418 |
0,78 |
0,68783 |
|
1,22 |
0,36866 |
1,66 |
|
0,11626 |
0,36 |
0,92642 |
0,80 |
0,67383 |
|
1,24 |
0,35478 |
1,68 |
|
0,10810 |
0,38 |
0,91827 |
0,82 |
0,65968 |
|
1,26 |
0,34106 |
1,70 |
|
0,10026 |
0,40 |
0,90974 |
0,84 |
0,64540 |
|
1,28 |
0,32751 |
1,72 |
|
0,09275 |
0,42 |
0,90083 |
0,86 |
0,63101 |
|
1,30 |
0,31415 |
1,74 |
|
0,08557 |
0,44 |
0,89155 |
0,88 |
0,61652 |
|
1,32 |
0,30099 |
1,76 |
|
0,07873 |
