осуществлять с помощью специальных несущих конструкций, расположен-
ных под или над ними, либо их креплением к элементам сборной системы
(желобам, лоткам, трубам) и промежуточным стенкам сооружений. При этом могут быть использованы стальные или полимерные трубы, дерево,
арматурная проволока, профилированные конструкции и т.д.

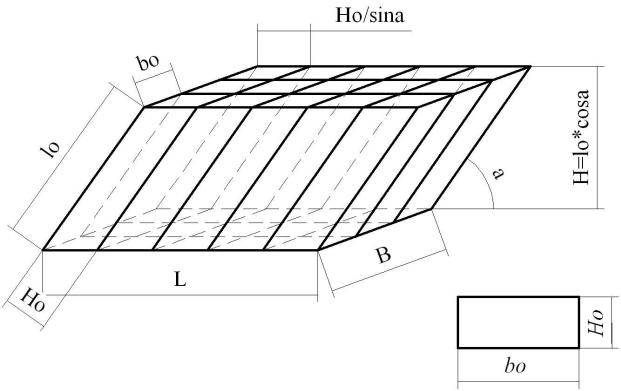

Рис.11. Конструктивные параметры тонкослойных элементов в блоке:
lo – длина тонкослойного элемента; bo – ширина тонкослойного элемента; Hо - высота тонкослойного элемента; H - высота тонкослойного сотоблока; L – длина тонкослойного сотоблока; В – ширина тонкослойного сотоблока.
Герметичность зазоров между отдельными блоками и внутренними стенками сооружений обеспечивается уплотнительными прокладками.
Сбор осветленной воды из тонкослойных сооружений осуществляют желобими с затопленными отверстиям или открытыми водосливами, напри-
мер, треугольного профиля, расположенными на расстоянии не более 2 м
один от другого.
52
3.2.3. Расчет тонкослойных отстойников
Расчет технологических и конструктивных параметров сооружений отдельных тонкослойных элементов следует производить по зависимо-
сти:
|
|
|
Vн K1 |
|
|
|
lо K2 |
H 0 |
|
|
|
, |
|
|
|
|||||
|
|
|
|
|||
|
|
u0 K |
аг |
|
K1 |
|
|
1 |
|
|
, |
|
|
|
|
|
||
|
|
|
|
|
||
|
|
Kст Kои Kк |
||||
K2 |
|
Kф |
Kст |
, |
|
|
sin cos |
|
|||||
|
|
|
|
|
где l0 - длина тонкослойного элемента, м;
Н0 - высота тонкослойного элемента, принимаемая 0,03-0,05м;
Vн - удельная нагрузка или производительность сооружения в расчете на площадь зеркала воды м3/(м2 ч) или м/ч;
u0 - расчетная скорость осаждения взвеси, м/ч;
- коэффициент, учитывающий стесненное осаждение взвеси под тонкослойными элементами;
Kаг - коэффициент агломерации, учитывающий влияние осадка,
выделяющегося из тонкослойных элементов, на интенсификацию хлопь-
еобразования;
Kст - коэффициент, учитывающий стеснение сечения потока в тонкослойном элементе сползающим осадком, принимается в среднем 0,7-
0,8 (большие значения - для мутных вод, меньшие - для маломутных цветных вод);
Kои - коэффициент, учитывающий гидравлическое совершенство тонкослойного сооружения и степень его объемного использовании, при-
нимаемый 0,6-0,75;
Kк - конструктивный коэффициент, равный отношению фактиче-
53
ской открытой для движения воды площади тонкослойных элементов к общей площади зеркала воды отстойного сооружения;
- угол наклона тонкослойных элементов к горизонту, град;
Kф - коэффициент, учитывающий форму поперечного сечения тон-
кослойных элементов, принимаемый: для сечения прямоугольной формы -
1,0; круглой - 0,785; треугольной - 0,5; шестиугольной - 0,65-0,75; при использовании труб и межтрубного пространства - 0,5.
- коэффициент, учитывающий влияние гидродинамических усло-
вий потока в тонкослойных элементах, определяется по данным табл.1, в
которой b0 - ширина, Н0 - высота тонкослойного элемента.
|
|
|
|
Таблица 1 |
|
|
|
|
|
Характеристика |
|
Значение b0 / Н0 |
|
|
тонкослойного элемента |
1,0-2,5 |
2,5-5,0 |
5,0-10 |
10 |
|
||||
Значение |
1,25 |
1,15 |
1,05 |
1,0 |
Удельная нагрузка на тонкослойные сооружения, отнесенная к площади, занятой тонкослойными элементами и с учетом показателей ка-
чества воды могут быть приняты согласно п.9.48 [1]: для маломутных и цветных вод, обработанных коагулянтом 3-3,5 м3(ч м2), средней мутности 3,6-4,5 м3(ч м2), для мутных вод 4,6-5,5 м3(ч м2).
Расчетная скорость осаждения взвеси должна приниматься в соот-
ветствии с опытом эксплуатации сооружений, работающих в аналогич-
ных условиях. При отсутствии такого опыта следует производить тех-
нологическое моделирование процессов хлопьеобразования и тонко-
слойного осаждения с целью определениям требуемого значения u0. При невозможности указанного, значение u0 определяют согласно табл. 12 [1].
Значение произведения Kаг следует принимать равным 1,15-1,3
(большие значения - для тонкослойного осветлителя, меньшие - для
54
тонкослойного вертикального отстойника).
Значение коэффициента Kк, определяют по фактическим данным с учетом толщины материала для тонкослойных элементов. Предваритель-
но рекомендуется принимать его равным 0,70-0,95 (большие значения -
для тонких пленочных материалов).
Полученные по расчету размеры тонкослойных элементов и тонко-
слойных сооружений в целом, а также значения удельных нагрузок надлежит проверить и скорректировать с учетом минимального времени между выпусками осадка 6-8 ч. При этом высоту защитной зоны для вертикального отстойника следует принимать равной 1,5 м, для гори-
зонтального -1 м.
Высоту зоны сбора осветленной воды рекомендуется принимать не менее 0,4-0,5 м.
55
Список литературы
1. Свод правил 31.13330.2021. Водоснабжение. Наружные сети и соору-
жения. Актуализированная редакция СНиП 2.04.02-84*. – Введ. 2022-01-
28.- М.: Изд-во стандартов, 2021. - 155 с.
2. Пискунов, П.И. Горизонтальные водопроводные отстойники. / П. И.
Пискунов / - М.: Стройиздат, 1953.
3. Водоснабжение населенных мест и промышленных предприя-
тий /Справочник проектировщика под ред. И.А. Назарова. -М.: Стройиз-
дат, 1977.
4. Примеры расчетов по гидравлике /Учеб. пособие для вузов под ред.
А.Д. Альтшуля. - М.: Стройиздат, 1977.
5. Пособие по проектированию сооружений для очистки и подготовки воды (к СНиП 2.04.02-84 Водоснабжение. Наружные сети и сооружения)
НИИ КВОВ АКХ им. К.Д. Памфилова. - М.: ЦИТП Госстроя СССР, 1989.
6. Николадзе, Г.И. Водоснабжение. Учебник для вузов. / Г. И. Нико-
ладзе, М. А. Сомов // - М.: Стройиздат, 1995.
56
