торые модели чиллеров могут работать в режиме теплового насоса. В этом случае возможен подогрев помещений.

Фэн-койл − это агрегат, устанавливаемый в помещении и включающий теплообменник с вентилятором, фильтр, пульт управления (встроенный или выносной).

Потребители-кондиционеры-доводчики (фэн-койлы) могут произвольно включаться и выключаться, изменять свою хладоили теплопроизводительность. Чиллеры имеют большой диапазон мощностей − от нескольких единиц до нескольких тысяч киловатт. Они отличаются по конструктивному исполнению (со встроенными или выносными конденсаторами), типу охлаждения конденсаторов (воздушное или водяное), схемам подключения и т. п.

Вкачестве примера на рис. 80 показана система кондиционирования воздуха на базе чиллера и фэн-койлов, а также приточно-вытяжной установки с утилизацией теплоты вытяжного воздуха, широко применяемая в зарубежной и отечественной практике при оборудовании крупных коттеджей.

Оборудование систем кондиционирования и вентиляции расположено на техническом этаже.

Всистеме кондиционирования используется чиллер с воздушным охла-

ждением конденсатора. Охлаждающий воздух подается в конденсатор центробежным вентилятором по системе воздуховодов.

В жилых помещениях расположены вентиляторные доводчики (фэн-койлы) напольного типа вертикального исполнения.

Они осуществляют индивидуальную регулировку температуры в каждом помещении. Система обвязки фэн-койлов двухтрубная, но в зимний (отопительный) период предусмотрено их переключение от чиллера на индивидуальный газовый котел, установленный в отдельном помещении. Зимой фэн-койлы работают как радиаторы отопления.

Приточная и вытяжная вентиляция коттеджа обеспечивается приточ- но-вытяжной установкой. Для теплоутилизации вытяжного воздуха в установке используется воздухо-воздушный рекуператор. Установка также расположена на техническом этаже, а обработанный воздух поступает и забирается из помеще-

112

ния по системе воздуховодов.

Воздух из помещения подается вентилятором на теплообменник фэн-койла, в котором он охлаждается или подогревается. В фэн-койл может подаваться некоторое количество свежего воздуха от центрального кондиционера или приточной установки. В этом случае система с чиллерами и фэн-койлами позволяет одновременно решать задачи вентиляции.

Циркуляция жидкости от чиллера к потребителю обеспечивается насосными станциями. Насосные станции представляют собой законченный агрегат, включающий циркуляционные насосы, расширительный бак, аккумулирующий бак, запорную арматуру и необходимую автоматику. Насосная станция может управляться чиллером или работать самостоятельно.

Более сложная система с использованием центрального кондиционера, позволяющая обеспечить вентиляцию помещений когда чиллер с центробежным вентилятором устанавливается на чердаке или на крыше здания рядом с центральным кондиционером (рис.6.7). От чиллера охлаждающая жидкость подается на фэн-койлы, установленные в помещениях, и на теплообменник центрального кондиционера. Регулирование температуры в каждом помещении обеспечивается фэн-койлами. В фэн-койлах рециркулирует воздух из данного помещения.

Такое решение позволяет существенно снизить расход воздуха и соответственно размеры и стоимость центрального кондиционера, так как количество воздуха, необходимого по санитарным нормам для вентиляции, значительно меньше количества воздуха, необходимого для поддержания заданной температуры в помещении.

Система «чиллеров-фэн-койлов» имеет следующие преимущества:

- система обладает большой гибкостью при кондиционировании большого количества помещений. К одному чиллеру может подключаться большое количество фэн-койлов, а также теплообменники центрального кондиционера или приточной вентиляционной установки. Каждый потребитель может работать прак-

тически независимо друг от друга − изменять режим работы, включаться или

113

отключаться;

Рис. 6.7. Система кондиционирования воздуха на базе чиллера и фэн-койлов: 1 – чиллер с воздушным охлаждением конденсатора и центробежным вентилятором; 2 – приточ-

но-вытяжная установка с теплоутилизатором; 3 – фэн-койлы.

Центральный кондиционер обеспечивает подачу охлажденного воздуха в помещения в количестве, обеспечивающем выполнение санитарных норм.

114

-можно задавать не только общий тепловой режим всей системы, но и регулировать режим работы каждого фэн-койла с выносного пульта управления либо вмонтированного в фэн-койл, либо установленного на стене помещения;

-можно постепенно наращивать мощность потребителей, что позволяет вводить объект в эксплуатацию постепенно, отдельными этапами.

Предельное расстояние между чиллером и фэн-койлом не лимитируется и определяется возможностями насосной станции и теплоизоляцией трубопроводов.

6.7. Крышные кондиционеры.

Крышные кондиционеры представляют собой холодильную машину, конструктивно выполненную в виде моноблока, предназначенного для установки на плоских кровлях зданий. Если крыша имеет наклон, то кондиционер устанавливается на специальной раме.

Крышные кондиционеры позволяют одновременно осуществлять вентиляцию и регулировать температуру воздуха в помещении.

Обычно крышные кондиционеры применяются для кондиционирования и вентиляции больших супермаркетов, спортивных сооружений, конференц-залов, т.е. больших открытых залов с общей крышей.

Свежий воздух забирается с улицы через заборную решетку кондиционера. Рециркуляционный воздух забирается из помещения по системе воздуховодов и подается в смесительную камеру, где смешивается со свежим воздухом. Необходимое соотношение свежего и рециркуляционного воздуха обеспечивается изменением положения заслонок.

В кондиционерах малой мощности может отсутствовать смесительная камера с жалюзийными заслонками, поэтому смешение в этом случае необходимо выполнять в подводящем воздуховоде.

Из смесительной камеры воздух проходит через фильтр и подается к теплообменнику (испарителю или конденсатору) холодильной машины, где он охлаждается или нагревается (в кондиционерах с тепловым насосом).

115

Для подогрева воздуха в кондиционер может встраиваться дополнительный электрический или водяной нагреватель (возможен и газовый нагреватель, но он используется довольно редко).

После теплообменников воздух с требуемой температурой подается центробежным вентилятором в систему распределительных воздуховодов.

Воздух для охлаждения конденсатора холодильного цикла забирается из атмосферы специальным вентилятором, также входящим в конструкцию кондиционера, и затем выбрасывается на улицу.

Крышные кондиционеры характеризуются: широким диапазоном мощно-

стей − от 8 до 140 кВт по холоду и теплу, и соответствующими расходами воздуха от 1500 до 25000 м3/ч; простотой монтажа и установки; компактностью; высокой надежностью и экономичностью в эксплуатации; единой системой автоматики, позволяющей при задании необходимой температуры в помещении, автоматически выбирать режимы работы; работой с низкими шумовыми характеристиками.

6.8. Шкафные кондиционеры

Шкафные кондиционеры представляют собой, как правило, законченный моноблок, предназначенный для установки в помещении, где необходимо круглосуточно и ежедневно регулировать температуру и чистоту воздуха. Холодильная мощность шкафных кондиционеров составляет примерно от 11 до 80 кВт.

Основным преимуществом шкафных кондиционеров является простота монтажа и обслуживания. Основные компоненты кондиционера расположены во внутреннем блоке, доступ к которым обеспечивается с лицевой стороны кондиционера.

Шкафные кондиционеры выполняются как с воздушным, так и с водяным охлаждением конденсатора.

Основная проблема в случае применения шкафных кондиционеров с во-

116

дяным охлаждением − необходимость использования системы оборотного водоснабжения (системы охлаждения воды, циркулирующей через горячий конденсатор). Воздух из помещения забирается, как правило, через решетку с фильтром на передней панели, хотя можно забирать воздух и через нижнюю или заднюю панель кондиционера. Такие схемы удобны при наличии фальш-пола или в случае установки кондиционера в соседнем помещении, когда рециркуляционный воздух из кондиционируемого помещения забирается через отверстие в стене и затем, после обработки в кондиционере, воздуховодом подается обратно в кондиционируемое помещение.

Моноблочные шкафные кондиционеры включают все необходимые элементы и представляют собой компрессорно-конденсаторную и испарительную секции, объединенные в едином корпусе (моноблоке).

6.9. Прецизионные кондиционеры

Прецизионные кондиционеры представляют собой разновидность шкафных кондиционеров. Они оборудованы различными типами систем микропроцессорного управления и способны поддерживать в помещении не только точные параметры по температуре, но и по влажности.

Такие кондиционеры применяются в помещениях, где, наряду с кондиционированием воздуха, необходимо регулировать влажность: в музеях, в компьютерных залах, на телефонных станциях, в фармацевтических лабораториях, в производственных и складских помещениях.

Прецизионные кондиционеры обладают следующими отличительными характеристиками: точность контроля и управления температуры (± 1° С) и влажности (± 2%); надежность работы при непрерывной эксплуатации; возможность работы в широком диапазоне температур наружного воздуха (до минус 35° С); полная совместимость с системами диспетчерского контроля и системами управления микроклиматом здания.

Прецизионные кондиционеры с воздушным охлаждением состоят из двух блоков: внутреннего блока (собственно кондиционера), в котором расположены компрессор, испаритель, вентилятор и автоматика; внешнего блока − выносного

117

конденсатора или теплообменника.

Кондиционеры с водяным охлаждением имеют только один внутренний блок, в котором дополнительно установлен водяной конденсатор.

Кондиционеры могут выполняться в различных модификациях. Простая модификация обеспечивает только охлаждение; более сложные − регулирование температуры и влажности воздуха в помещении.

7. Схемы систем вентиляции, аспирации и пневмотранспорта

В гражданских и промышленных зданиях конструируются следующие

виды систем вентиляции, аспирации и пневмотранспорта.

Рис. 7.1. Схемы систем вентиляции.

1 – вытяжное устройство; 2 – вытяжной воздуховод; 3 – магистральный вытяжной воздуховод; 4 – вытяжной вентилятор; 5 – магистральный напорный

.воздуховод (ствол); 6 – зонт на вытяжном воздуховоде.

Основные элементы общеобменных вытяжных систем вентиляции пред-

ставлены на рис.7.1 ÷ 7.3:

1 – воздухозаборное устройство отработанного воздуха (плафоны, решетки); 2 – ответвление; 3 – магистральный воздуховод; 4 – вентагрегат; 5 – магистральный вертикальный воздуховод на выхлопной линии вентилятора – ствол; 6 – вентиляционный зонт (или устанавливается насадка с водоотводящим кольцом).

118

Рис. 7.2. Элементы приточных и вытяжных систем вентиляции

К основным элементам общеобменных приточных систем относятся: 1 –

воздухозаборная жалюзийная решетка, согласно требованию СП 60.13330.2012 [19] нижняя грань решетки должна находиться на высоте не менее 2-х метров от поверхности земли; 2 – оголовок воздухозаборной кирпичной шахты, конструируется для подачи воздуха к приточным камерам, расположенным ниже уровня земли; 3 – форкамера, предназначена для перевода оси воздушного потока от входа в здание на ось оборудования приточной установки, представляет собой кирпичный вертикальный канал; 4 – приточная установка, в состав которой входит воздушная заслонка (утепленный клапан), фильтр, калорифер для тепловой обработки приточного воздуха, при необходимости оросительная секция, вентилятор; 5 – магистральный воздуховод; 6 – ответвление; 7 – воздухораспределительное устройство.

Рис.7.3. Схемы систем приточной и вытяжной вентиляции, аспирации и пневмотранспорта.

Основные элементы систем аспирации и пневмотранспорта изображены на рис. 7.3÷:

119

1 – воздухозаборный лоток; 2 – ответвление; 3 – коллектор; 4 – магистральный воздуховод на всасывающей линии вентилятора; 5 – вентагрегат пылевого исполнения; 6 – магистральный воздуховод напорной линии вентилятора; 7 – циклон или сепаратор.

В производственных зданиях наиболее часто конструируются следующие схемы систем аспирации и пневмотранспорта.

Рис. 7.4. Разветвлённая система аспирации и пневмотранспорта.

Рис 7.5. Система аспирации и пневмотранспорта с горизонтальным коллектором и расположением ответвлений в шахматном порядке.

120

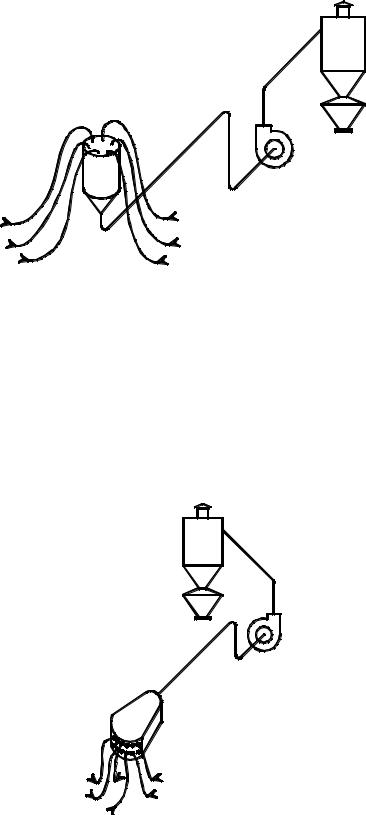

Рис. 7.6. Система аспирации и пневмотранспорта с вертикальным барабанным коллектором.

Рис. 7.7. Система аспирации и пневмотранспорта с горизонтальным воронкообразным коллектором.
