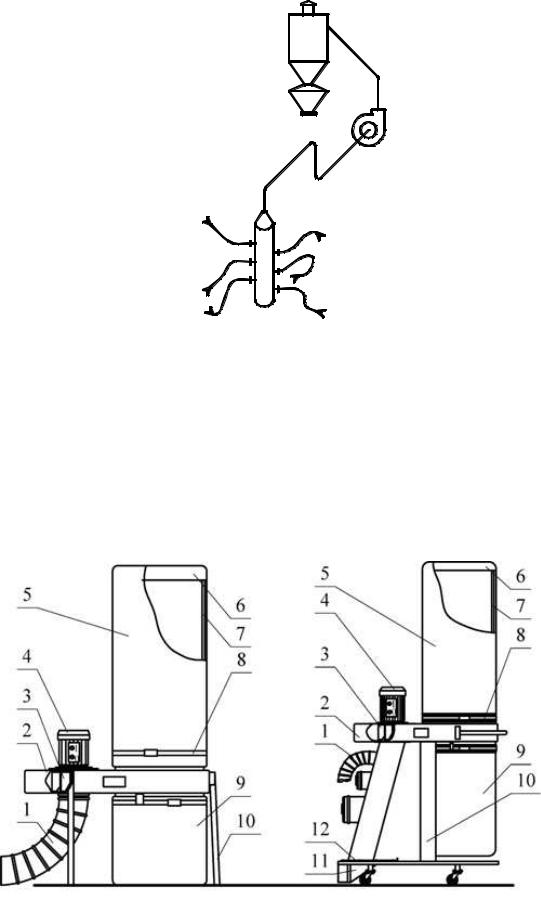

1 – воздуховод, 2 – корпус, 3 - рабочее колесо вентилятора, 4 – электродвигатель, 5 - фильтрующий элемент, 6 – опора, 7 - стойка фильтра, 8 – хомут, 9 – накопитель, 10 – стойка, 11 – заборник, 12 – шибер.

-для одновременного обслуживания двух станков, когда суммарный объём отсасываемого воздуха не превышает 2000 м3 /час;

-УВП-2000У может использоваться также для уборки пола производственных поме-

щений.

-УВП-2000П может использоваться для транспортировки промышленных отходов.

-для одновременного обслуживания двух или трёх станков, где суммарный объём отсасываемого воздуха не превышает 3000 м3/час применяют стружкоотсос УВП-3000.

-для одновременного обслуживания двух или более станков, где суммарный объём отсасываемого воздуха не превышает 5000 м3/час.

Рис. 7.10. Модели УВП-3000С (а), УВП-5000 (б).

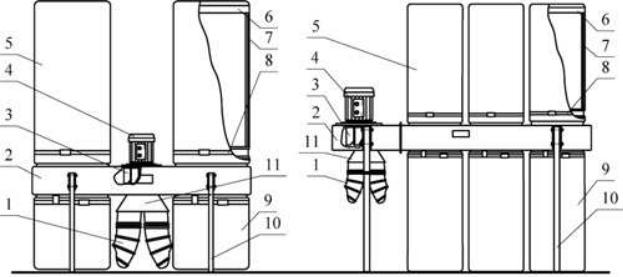

1 – воздуховод, 2 – корпус, 3 - рабочее колесо вентилятора, 4 – электродвигатель, 5 - фильтрующий элемент, 6 – опора, 7 - стойка фильтра, 8 – хомут, 9 – накопитель, 10 – стойка, 11 – патрубок.

123

Рис. 7.11. Установки серии «ИН» (УВП-7000).

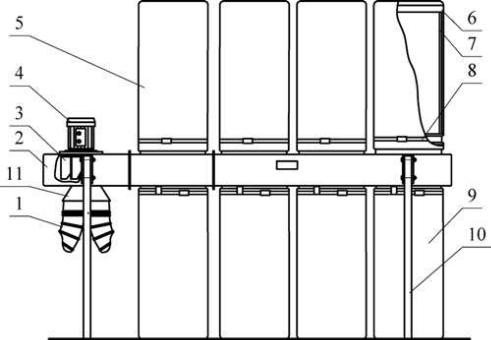

1 – воздуховод, 2 – корпус, 3 - рабочее колесо вентилятора, 4 – электродвигатель, 5 - фильтрующий элемент, 6 – опора, 7 - стойка фильтра, 8 – хомут, 9 – накопитель, 10 – стойка, 11 – патрубок.

Системы отопления и вентиляции в уникальных зданиях (православных храмах) приведены на рис.7.12 – рис.7.15.

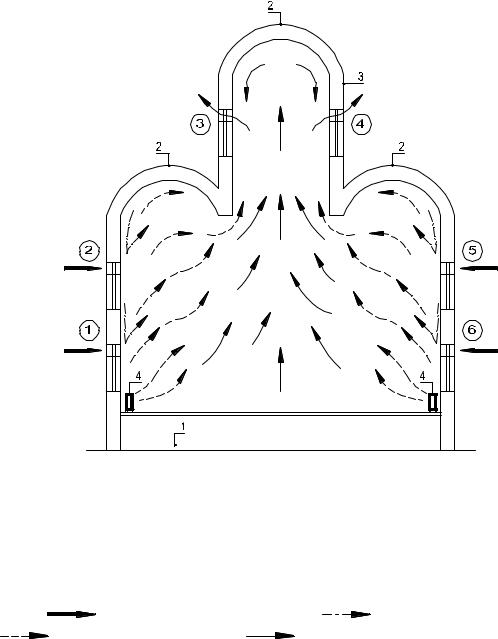

Рис.7.12. Схема движения воздушных потоков в уникальном здании (православном храме):

1– подклет; 2 – своды; 3 – барабан; 4 – отопительные приборы.

Цифры в кружках 1÷6 – номера открывающихся фрамуг в окнах первого и второго ярусов и барабане;

125

2

3

34

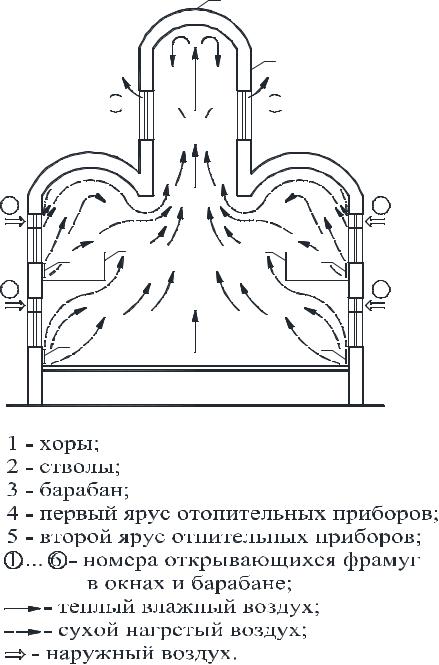

Рис. 7.13. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий с закомарами и балконами.

126

2

3

34

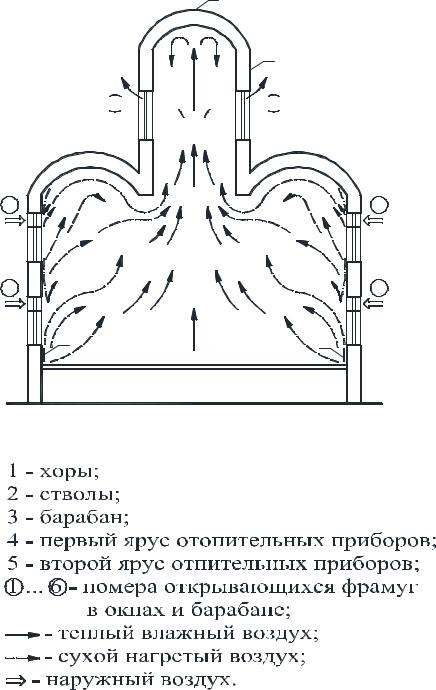

Рис. 7.14. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий с закомарами без балконов.

127

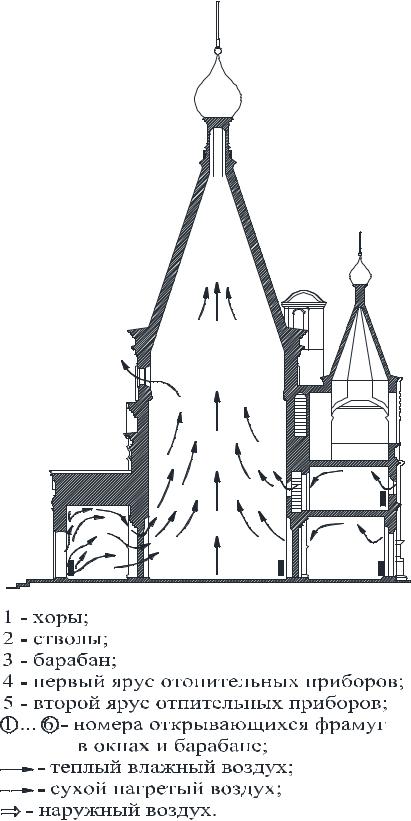

Рис. 7.15. Схемы движения конвективных потоков воздуха в зависимости от расположения отопительных приборов в помещениях уникальных зданий шатрового типа.

Дымовые каналы от газоиспользующего оборудования в зданиях должны быть выведены (рис. 7.16):

Во всех случаях высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с совмещенной кровлей (плоской) – не менее 2,0 м.

Не допускаются отвод продуктов сгорания в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах.

Разрешается отвод продуктов сгорания в атмосферу через наружную стену газифицируемого помещения без устройства вертикального канала от отопительного газоиспользующего оборудования с герметичной камерой сгорания и устройством для принудительного удаления продуктов сгорания.

Отверстия дымовых каналов на фасаде жилого дома при отводе продуктов сгорания от отопительного газоиспользующего оборудования через наружную стену без устройства вертикального канала следует размещать на расстоянии не менее:

-2,0 м от уровня земли;

-0,5 м по горизонтали до окон, дверей и открытых вентиляционных отверстий (решеток);

-0,5 м над верхней гранью окон, дверей и вентиляционных решеток;

-1,0 м по вертикали до окон при размещении отверстий под ними.

129

Указанные расстояния не распространяются на оконные проемы, заполненные стеклоблоками.

Не допускается размещение отверстий каналов на фасаде зданий под вентиляционной решеткой. Наименьшее расстояние между двумя отверстиями каналов на фасаде здания следует принимать не менее 1,0 м по горизонтали и 2,0 м по вертикали. При размещении дымового канала под навесом, балконами и карнизами кровли зданий канал должен выходить за окружность, описанную радиусом R. Не рекомендуется предусматривать выход дымового канала через наружную стену в проезды (арки), туннели, подземные переходы и т.п.

Длину горизонтального участка дымового канала от отопительного газоиспользующего оборудования с герметичной камерой сгорания при выходе через наружную стену следует принимать не более 3 м.

Газоиспользующее оборудование тепловой мощностью до 10 кВт с отводом продуктов сгорания в газифицируемое помещение размещается таким образом, чтобы обеспечивался свободный выход продуктов сгорания через вытяжные вентиляционные устройства (канал, осевой вентилятор) данного помещения.

В жилых зданиях вентиляционные каналы из помещений, в которых

установлено отопительное газоиспользующее оборудование для поквартирного отопления, не допускается объединять с вентиляционными каналами других помещений (санузлов, кладовых, гаражей и т.п.).

8.ТЕПЛОСНАБЖЕНИЕ

8.1.Внутренние тепловые сети

Основные сведения по системам теплоснабжения приведены в [1, 5–9, 11– 14, 16–24, 28–30], в курсе лекций и в учебно-методическом пособии «Системы теплогазоснабжения и вентиляции в промышленных зданиях и уникальных сооружениях. Теплоснабжение». [Электронный ресурс]: учеб.-метод. пос. / А.Г. Кочев, М.А. Кочева, Е.Н. Семикова; Нижегор. гос. архитектур. - строит. ун-т – Н. Новгород: ННГАСУ, 2016. – 105 с.– 1 электрон. опт. диск (CD-RW).

130

8.2. Схемы узлов обвязки воздухонагревателей

Схема 1 обвязки воздухонагревателя (калорифера) с 2-ходовым электромагнитным клапаном, работающего по схеме «открыто-закрыто», без плавной регулировки (рис. 8.1) является наиболее старой.

Р

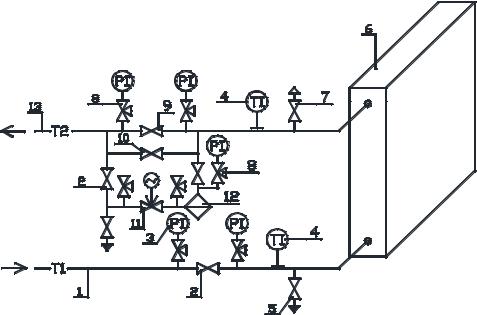

Рис. 8.1. Схема 1 обвязки воздухонагревателя с двухходовым электромагнитным клапаном:
