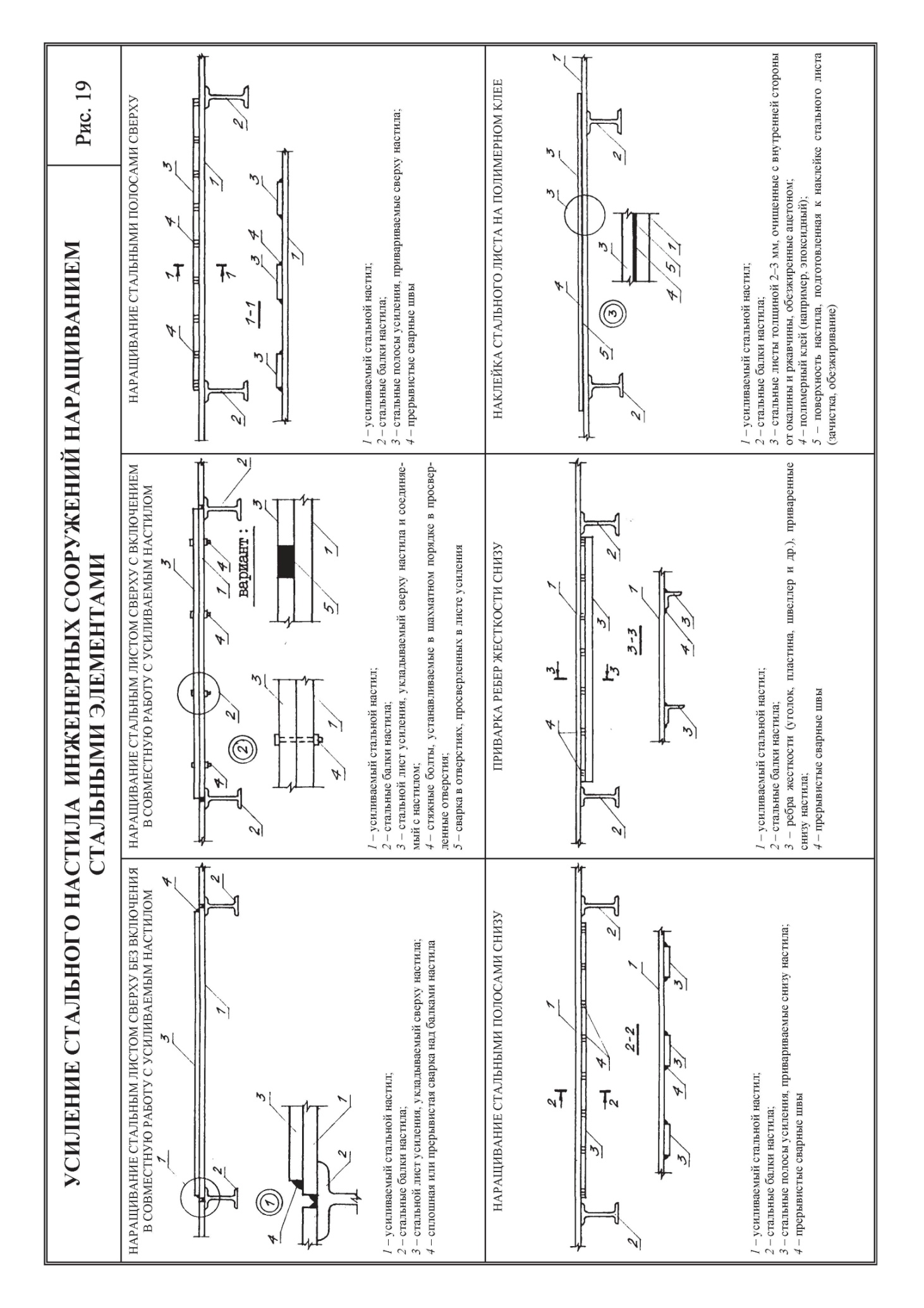

2.8. Примеры усиления стальных конструкций по [12], рис. 6…20
2.9. Примеры усиления стальных конструкций по [9], рис. 2.9.1…2.9.9
Рис. 2.9.1. Усиление подведением дополнительных несущих конструкций, постановкой новых связей, ребер, распределительных ферм: а – подведение дополнительных несущих конструкций; б, в – постановка новых связей; г – введение распределительной фермы; д – постановка дополнительного ребра; 1 – дополнительная балка; 2 – новые связи; 3 – новая распределительная ферма; 4 – дополнительное ребро
Рис. 2.9.2. Усиление балок, ферм и колонн путем изменения статической схемы: а-в – подведение дополнительных опор; г – подведение гибкой арки; д, е – подвешивание балок и ферм к дополнительным опорам; и, к – создание неразрезности в балках и фермах путем замоноличивания опорных сечений; л – заделка шарнирно-опертой на фундамент колонны; 1 – дополнительная опора; 2 – ребро усиления; 3 – элементы местного усиления; 4 – подвеска; 5 – несущая нить; 6 – подкос; 7 – гибкая арка; 8 - детали усиления опорных узлов
Рис. 2.9.3. Усиление балок, ферм и колонн путем введения шпренгелей: а, б – подведение шпренгелей к балкам; в, г, д – подведение шпренгелей к фермам; е – введение шпренгеля в колонну; и, к – введение шпренгельных элементов в ферму; л, м – включение светоаэрационных фонарей в работу стропильных ферм; 1 – шпренгель; 2 – детали усиления балок; 3 – демонтируемая опора; 4 – детали усиления опорного узла; 5 – элементы фермы; 6 – фонарь
Рис. 2.9.4. Усиление ферм, колонн и рам путем изменения внутренней или внешней статической неопределяемости: а, б – введение дополнительной решетки в фермы и колонны; в, г – замоноличивание шарнирных узлов опирания стропильной фермы на колонну; д, е – введение дополнительных оттяжек в поперечные рамы; и, к – то же, шарниров в жесткие узлы примыкания ригелей к колоннам; л – то же затяжки в рамы; м – то же, в рамы дополнительных консолей для подвески стенового обращения; 1 – дополнительная решетка; 2 – детали усиления; 3 – подкос; 4 –оттяжка; 5 – введенные шарниры; 6 – предварительно натянутая затяжка; 7 - дополнительная опора; 8 – шпренгель; 9 – дополнительная консоль; 10 – стеновое ограждение
Рис. 2.9.5. Усиление подкрановых балок: а-в – возможные схемы усиления; 1 – ламели; 2 – дополнительное ребро на уголках; 3 – существующие ребра
Рис. 2.9.6. Усиление центрально-растянутых элементов: а-л – возможные способы увеличения сечения
Рис. 2.9.7. Усиление сжатых элементов: а-и – возможные способы увеличения сечения
|
Рис. 2.9.8.. Усиление внецентренно-сжатых клон и стоек: а-е – возможные способы увеличения сечения |
|

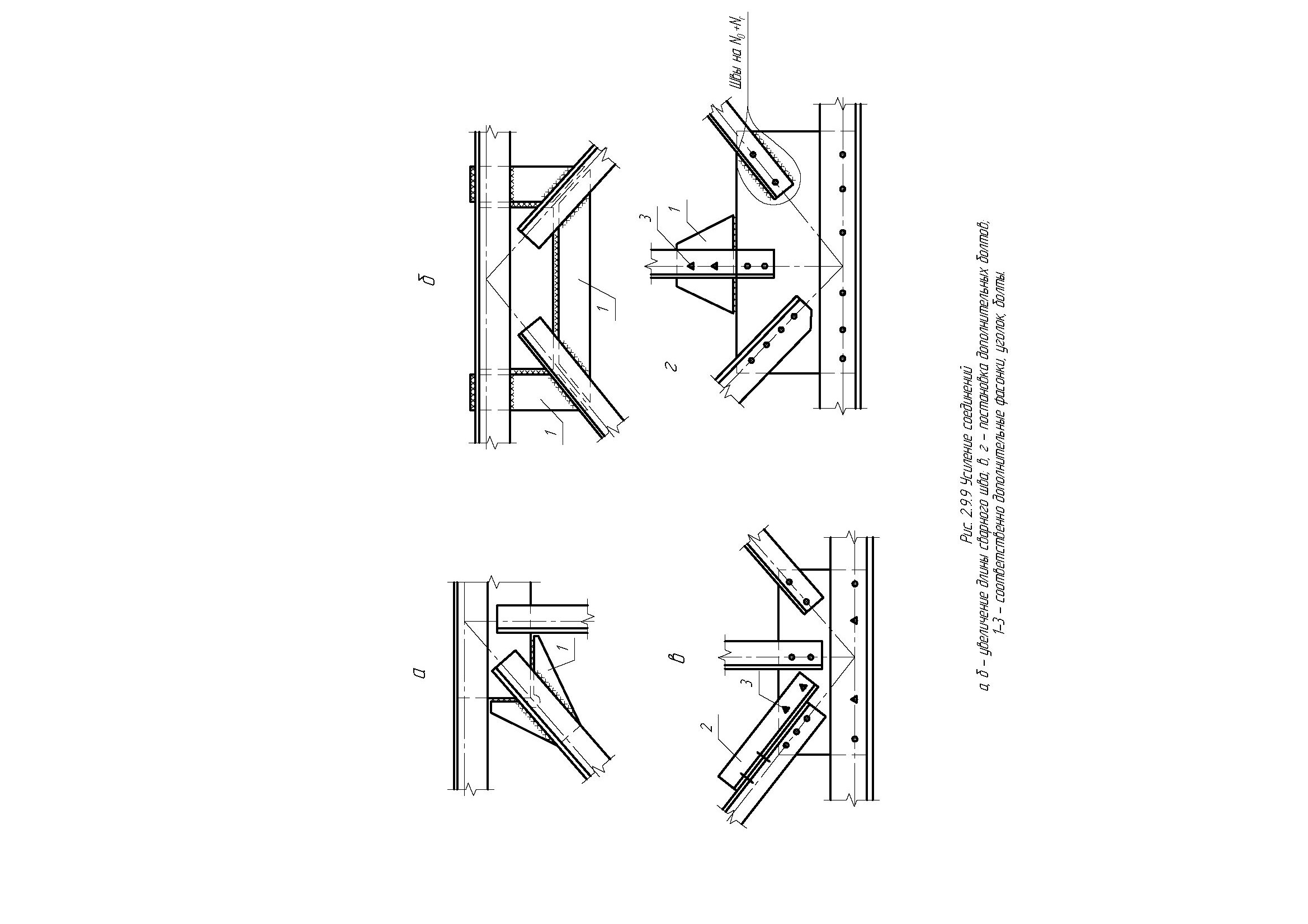

Рис. 2.9.9.. Усиление соединений: а, б – увеличение длины сварного шва; в, г – постановка дополнительных болтов; 1-3 – соответственно дополнительные фасонки, уголок, болты |
