Установка наклонных хомутов

1- усиливаемая балка; 2 - наклонные хомуты с гайками;

3 - поперечные уголки; 4 - продольные уголки; 5 - трещины в балке

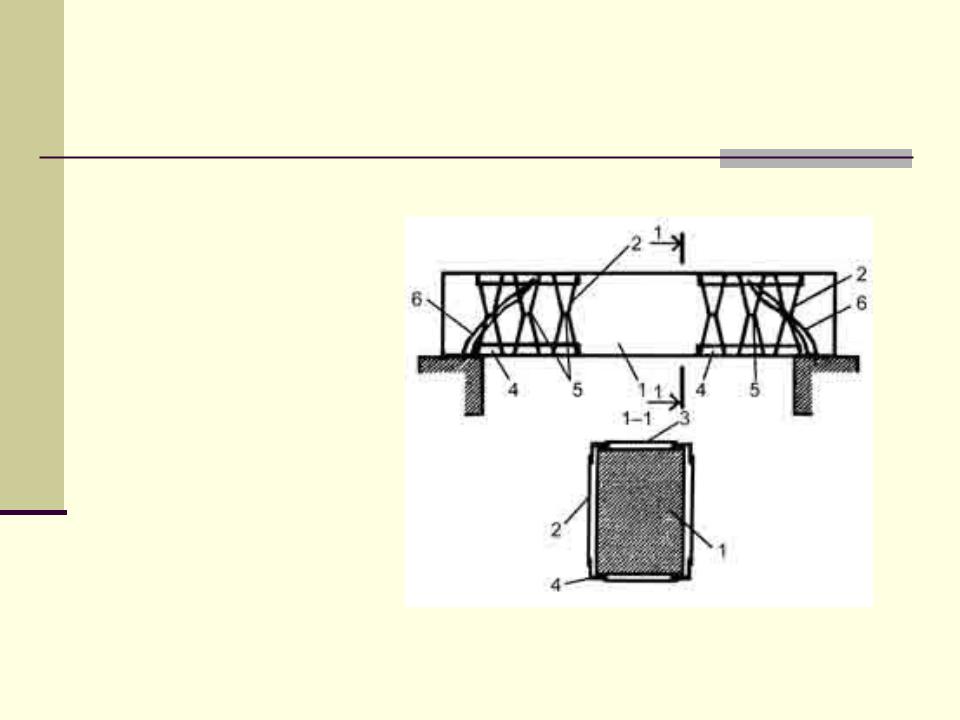

Установка стяжных хомутов

1- усиливаемая балка;

2 - поперечные стержни;

3 - соединительные планки;

4 - продольные уголки;

5 - стяжные хомуты;

6- трещины в балке

Установка стягиваемых поперечных стержней у опор

1 - усиливаемая главная балка; 2 - второстепенные балки; 3- плита; 4 - поперечные стержни, привариваемые к уголкам; 5 - уголки; 6 - крепежные болты; 7 - отверстия, просверленные в плите для

установки болтов; 8 - соединительные планки; 9 - стяжные болты

Приварка дополнительных наклонных стержней

1 - усиливаемая балка; 2 - наклонные стержни, укладываемые в вырубленные борозды и привариваемые к продольной арматуре балок; 3 - цементно-песчаный раствор; 4 - продольная арматура; 5 - трещины в балке

Приварка наклонных стержней у опор

1 - усиливаемая главная балка; 2 - второстепенные балки; 3 - плита; 4 – наклонные арматурные стержни, привариваемые к оголенной верхней и нижней

рабочей арматуре усиливаемой балки; 5 - борозды для установки дополнительных арматурных стержней (после установки стержней заполнить бетоном); 6 - отверстия, пробитые в плите для установки наклонных стержней (после установки стержней заполнить бетоном)

ВОССТАНОВЛЕНИЕ И УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ СПОСОБОМ УВЕЛИЧЕНИЯ ПОПЕРЕЧНОГО СЕЧЕНИЯ С ПРИМЕНЕНИЕМ ОБЕТОНИРОВАНИЯ

Устройство железобетонной обоймы

В случаях, когда изгибаемый элемент входит в состав монолитного ребристого перекрытия, при усилении его обоймой в плите перекрытия необходимо просверливать отверстия для пропуска хомутов и подачи бетонной смеси при бетонировании. При усилении перекрытия в целом выполнение обойм для балок и набетонка плиты сверху производятся одновременно.

1 - усиливаемая балка; 2 - обойма; 3 - плита; 4 - отверстия в плите для пропуска хомутов и подачи бетона; 5 - монтажная арматура обоймы; 6 - наклонные стержни обоймы; 7 - рабочая арматура обоймы; 8 - хомуты обоймы

Усиление колонны железобетонной обоймой

Минимальная толщина обойм при усилении железобетонных колонн по требованиям технологии усиления принимается в зависимости от метода бетонирования.

При уплотнении бетонной смеси глубинными вибраторами и высоте щитов опалубки 600 - 800 мм толщина стенки обоймы должна быть не менее 80 мм, а при высоте щитов 1200 мм - не менее 130 мм.

При бетонировании обойм литыми бетонными смесями с наружным вибрированием толщина стенок обоймы должна быть не менее 75 мм при высоте щитов опалубки (высоте бетонирования) не менее 1500 мм.

а - со стержневой арматурой; б - с жесткой наружной арматурой из уголков; 1 - усиливаемая колонна; 2 - обойма; 3 - продольная арматура обоймы; 4 - поперечная арматура

обоймы; 5 - жесткая продольная арматура обоймы; 6 - опорные уголки жесткой обоймы

Усиление колоны железобетонной обоймой со спиральной арматурой

Железобетонные обоймы колонн могут быть выполнены с поперечной арматурой в виде спиральной обмотки из проволочной арматуры диаметром не менее 6 мм (см.

рис.а). При конструировании обойм должны соблюдаться следующие условия:

спирали в плане должны быть круглыми; расстояния между витками спирали в осях должны быть

не менее 40 мм, не более 1/5 диаметра сечения ядра обоймы, охваченного спиралью, и не более 100 мм; у опор и в других местах возможной концентрации напряжений это расстояние должно быть не более 50 мм; спирали должны охватывать всю рабочую продольную арматуру.

Железобетонные обоймы со спиральной обмоткой обладают повышенной несущей способностью при центральном сжатии.

а - железобетонной обоймой со спиральной арматурой: 1 - усиливаемая колонна; 2 - обойма; 3 - спиральная арматура;

б - металлической обоймой: 1 - усиливаемая колонна; 2 - стойки-уголки; 3 - соединительные планки; 4 - подкладки; 5 - зачеканка цементным раствором

Приспособление для включения в работу металлической обоймы колонны (а. с. № 607932. - БИ, 1977, № 19)

При устройстве металлических обойм обязательными условиями являются плотное примыкание металлических стоек к граням усиливаемой колонны и их вертикальность. Для достижения этих условий рекомендуется поверхность бетона в месте примыкания стоек выравнивать сколом неровностей и зачеканкой цементным раствором. Эффективность усиления зависит от примыкания по торцам металлических стоек. Включение металлических обойм в совместную работу может осуществляться с помощью специальных приспособлений. Один из вариантов подобного приспособления показан на рисунке.

1 - усиливаемая колонна; 2 - обойма; 3 - столик; 4 - металлический винт; 5 - гайка; 6 - упорный элемент; 7 - ригель; 8 - динамометр; 9 - прокладка
