13. Обобщенная структура цифровой системы коммутации (цск).
Отечественная Бета-М4, АТС ФМ
Международная Alcatel 1000 S12, AXE-10, EWSD.
АК- абонентский комплект.
АИ – ступень абонентского искания
ГИ – ступень группового искания. Обеспечивает исходящую, входящую, транзитную связь с поддержкой всех требуемых видов сигнализации, а также внутристанционную связь между абонентами различных модулей. Обеспечивает сбор служебной, статической и аварийной информации.
БСЛ – блок соединительных линий. Обеспечивает сопряжение станционного и каналообразующего оборудования, т.е. обеспечивает переход от станционного 2-го кода в линейный код HDB-3. Подключает цифровые сл. и выполняют функции цифрового сетевого стыка.
ЭУС – электронно управляемая система. В ЦСК в настоящее время применяется только распределенные системы управления. Станция с распределительным управлением строится по модельному принципу. (также управление мб централизованным и децентрализованным).
ОКС №7 (обще канальная сигнализация) комплект поддержания общеканальной системы сигнализации №7. При использовании ОКС вся служебная информация для пучка разговорных трактов емкостью до 1,5 тыс. передается по одному сигнальному каналу. На приемной стороне информация ОКС заносится в БП, откуда используется каждым разговорным каналом, когда потребуется, т.е. осуществляется адресно-групповое искание.
ISDN – используется для организации базового и первичного доступа ISDN/
Линии аналоговых абонентов включается в АК, которые выполняют функцию BORSHT. Далее АК объединяются в ступень АИ, к. выполняют функцию концентрации нагрузки (7:1, 6:2) и коммутацию абонентов. Включающих в нее внутристанционную коммутацию.

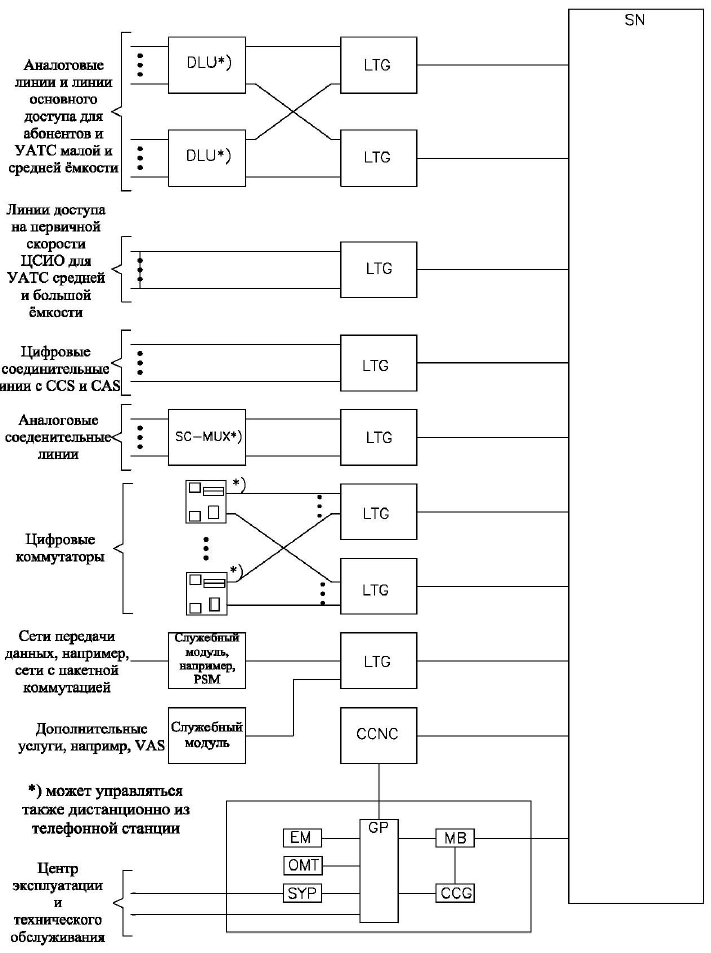

14. Функциональная схема цатс ewsd. Назначение оборудования.
1. Блок DLU – цифровой абонентский блок. Абоненты включены в систему посредством цифрового абонентского блока DLU. Блоки DLU могут эксплуатироваться локально (в станции), а также дистанционно (в качестве концентраторов). Главными элементами DLU являются модули АЛ SLM. К DLU можно подключится аналогично АЛ, линии от таксофонов, а также АЛ для базового доступа сети ISDN. В зависимости от типа SLM, DLU может 8 либо 16 таких модулей(SLM). Емкость подключения отдельного DLU до 952 абонентских линий, в зависимости от их типа. Высокая эксплуатационная надежность достигается благодаря подключению DLU к двум блокам LTG.
2. Линейные группы LTG обеспечивают интерфейс между окружением станции и коммутационным полем. Все линейные группы выполняют функции обработки вызовов, также обеспечивают надежность и участвуют в функциях эксплуатации и техобслуживания. Каждая линейная группа содержит групповой процессор, интерфейс соединения с коммутационным полем, сигнальный комплект для выработки акустических сигналов и цифровые интерфейсы.
3. Блок SN. Соединяет подсистемы LTG, CCNC и CP между собой. КП является дублированным и состоит из двух плоскостей SN0 и SN1. Главная его задача состоит в проключении соединений между группами LTG. Каждое соединение одновременно проключается через обе плоскости SN, поэтому при выходе одной из них всегда имеется резервное соединение. Коммутационное поле состоит из ступени состоит из ступени временной коммутации и ступени пространственной коммутации. Благодаря высокой скорости и качеству передачи данных SN коммутационное поле способно проключать соединение для различных видов служб связи (телефония, ПД, передача факсимильных данных). Блок SGC – управляющее устройство коммутационного поля. Выполняет функции управления установлением соединения.
4. Блок CP – координационный процессор. Выполняет функции: обработки вызова, управления маршрутизацией, выбор пути в коммутационном поле, ведет учет стоимости телефонного разговора, обнаруживает и анализирует ошибки, собирает аварийную сигнализацию, осуществляет функции ввода/вывода во внешнее ЗУ (EM), осуществляет связь с центром технической эксплуатации и обслуживания. К ЦП подключается следующее устройство –EM (внешняя память). Она используется для хранения программ и данных, которые не должны постоянно хранится в центральном процессоре, а также системы прикладных программ для автоматического восстановления системы, данные о тарификации телефонных разговоров и т.д. Для обеспечения надежности хранения программ и данных внешняя память (ЕМ) дублируется.
1) OMT терминал эксплуатации и техобслуживания, также подключается к ЦП.
2) SYP (системная панель) также подключается к ЦП, служит для индикации внутренней и аварийной сигнализации, для контроля нагрузки центрального процессора, обеспечивает вывод информации о рабочем состоянии всей системы, на панель также выводится внешняя аварийная сигнализация (например неполадки на сети, выход из строя системы кондиционирования либо пожар).
3) MB – буфер сообщений. Служит для координации внутреннего обмена информацией между CP, SN (коммутационным полем), LTG, CCNC.
4) CCG – центральный генератор тактовой частоты. Служит для обеспечения синхронизации станций.
5. Подсистема CCNC – управляющее устройство сети сигнализации по общему каналу. Подключается к КП (коммутационному поле) по уплотненным линиям по которым передаются данные сигнализации через обе плоскости коммутационного поля к линейным группам LTG и от них со скоростью 64 кбит/с.
