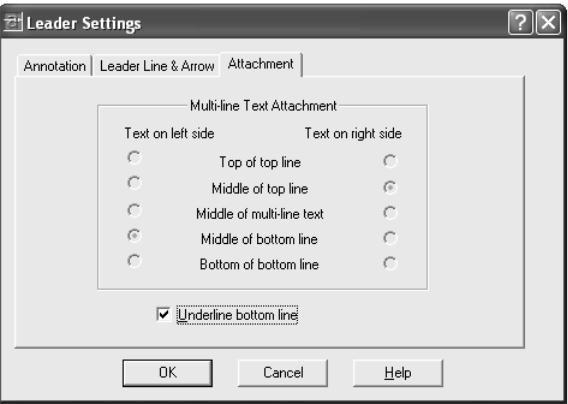

Если требуется проставить в качестве размера число, отличное от измеренного AutoCAD, то в п. 4 перед указанием мышью положения размерной линии следует ввести с клавиатуры в командную строку букву T, первую букву от слова Text, и нажать клавишу «Enter». В командной строке появится текст: Enter dimension text <20>:. Число в угловых скобках — число, измеренное AutoCAD. Введем после двоеточия свое число и нажмем клавишу «Enter». Теперь над размерной линией стоит заданный нами размер. Такой размер не является ассоциативным и не будет меняться при редактировании изображения. Если вместо буквы Т ввести с клавиатуры букву М, первую букву от слова Mtext и нажать «Enter», то получим результат, аналогичный предыдущему, с той лишь разницей, что для ввода изменений откроется окно текстового редактора имеющее некоторые дополнительные возможности (рис. 123). Это простановка знака диаметра перед размером, либо добавление текста или единичных букв. По умолчанию в окне текстового редактора имеются только угловые скобки «<>». Скобками изображается

122

123

Рис. 123. Окно текстового редактора

ассоциативный размер. Если перед числом должен стоять знак диаметра, то перед скобками надо поставить %%С. Эта последовательность будет отображаться на чертеже в виде знака диаметра. Знак диаметра можно также вызвать, нажав кнопку «Symbol» в окне текстового редактора. Если требуется обозначить метрическую резьбу, то строку в окне редактора можно привести к следующему виду — М<>x1.5.

Рис. 124. Последовательность простановки размера с оборванной выносной линией

При совмещении на одной плоскости проекции половины вида и половины разреза возникает необходимость простановки размера с оборванной размерной линией (рис. 124).

1.Размер проставляется к линиям невидимого контура до выполнения разреза (рис. 124, а).

2.Открываем окно свойств. Оно открывается двойным щелчком левой кнопки мыши по размерному блоку. В верхней части окна появится имя выбранного объекта, а ниже перечень его свойств. Найдем в перечне свойств строки с текстом «Dim line 1» — первая размерная линия и «Ext line 1» — первая выносная линия, и переведем их в состояние «off» — выключено. Погаснет одна стрелка и часть выносной линии прилегающей к ней, но размер останется ассоциативным

(рис. 124, б).

3.После этого невидимую линию можно удалить и оформить разрез. Здесь следует напомнить, что при совмещении половины вида и половины разреза, линии невидимого контура не изображаются (рис. 124, в).

124

Рассмотрим простановку размеров на примере детали — штуцер (рис. 125). Прежде всего выполняем графическое изображение детали — штуцер на чертеже, в системе AutoCAD, в соответствии с последовательностью выполнения эскиза и чертежа детали, подробно рассмотренных ранее (гл. 6). Изображения детали на чертеже, на экране монитора, выполнены полностью. Имеются необходимые виды, разрезы и выносные элементы (см. рис. 125). Теперь рассмотрим простановку размеров (размерных и выносных линий, размерного числа, знаков и надписей) на этом чертеже (см. рис. 125). Для этого изделия ранее был выполнен эскиз детали — штуцера вручную (рис. 110 — 113). Для простановки размеров выбираем базы (см. гл. 4). В качестве базы для отсчета размеров выбираем ось симметрии, ось вращения

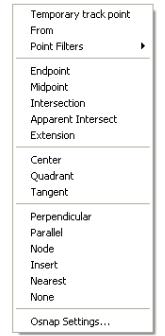

детали (скрытая база) и две основные базы — две торцевые плоскости на концах детали. Перед простановкой размеров необходимо включить объектные привязки. Это необходимо для точного определения точек привязки выносных линий размера. Для этого одновременно нажмем клавишу «Shift» и правую кнопку мыши. Откроется окно с перечнем объектных привязок (рис. 126). В этом окне предлагается выбор объектных привязок одноразового использования. Такая привязка срабатывает один раз, при выполнении какой либо команды, и отключается. В данном примере удобнее будет использовать постоянно действующие привязки. Для этого в открывшемся окне выберем строку «Osnap Settings». Откроется окно «Drafting Settings» (рис. 126). Отметим флажками необходимые привязки и закроем окно, нажав «OK».

126

127

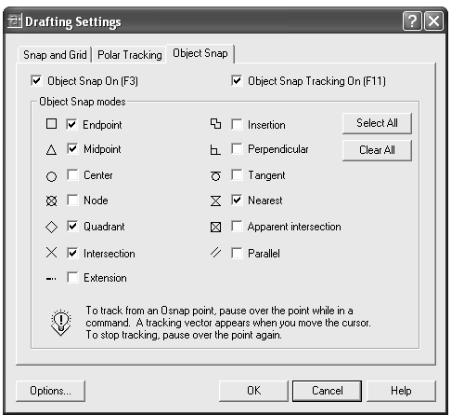

Рис. 127. Окно постоянно действующих объектных привязок

Теперь при простановке размеров объектные привязки будут обозначать и захватывать конечные точки указываемых курсором линий, что облегчит простановку размеров. В данном примере все размеры на главном виде и виде слева проставлены с использованием команды «Linear» (см. рис. 127), как описано ранее. Отличие в простановке размеров имеется для выносных элементов. Это связано с тем, что масштаб выносных элементов отличается от масштаба основных видов, и при простановке ассоциативных размеров их значения будут в два раза больше реальных размеров. Чтобы устранить такое несоответствие, необходимо перед простановкой размеров на выносных элементах изменить значение системной переменной «DIMLFAC». Для этого наберем в командной строке имя переменной и подтвердим ввод нажатием клавиши «Enter».

Появится запрос: «Enter new value for DIMFAC<1.000>:» (Введите новое значение для переменной DIMFAC<1.000>:). Новое значение, которое надо ввести — 0.5. Теперь при простановке размеров на выносной элемент все числовые значения уменьшатся в два раза. После завершения простановки размеров выносного элемента необходимо вернуть прежнее значение системной переменной. Далее в чертеж можно вставить стандартное изображение рамки с основной надписью. Заполнить текстовую часть и при необходимости распечатать чертеж на принтере или плоттере.
