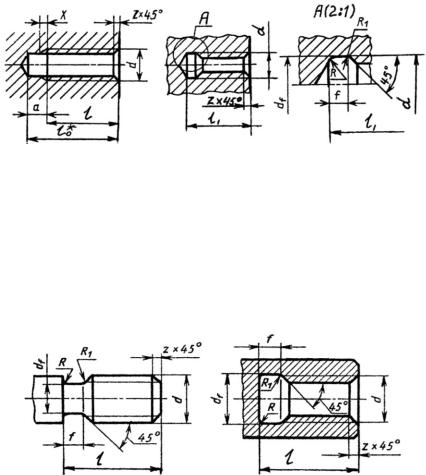

Рис. 78. Изображение стандартной метрической цилиндрической резьбы в отверстии со сбегом резьбы (а), с проточкой (б) с изображением формы проточки на выносном элементе (в) и простановкой размеров: d — номинальный наибольший диаметр цилиндрической резьбы с обозначением типа резьбы; l — длина резьбы детали с полным профилем; l1 — длина резьбы детали с проточкой; x — длина недореза резьбы; df — диаметр цилиндрической части проточки; f — длина цилиндрической части проточки; R и R1 — радиусы скругления на концах длины цилиндрической части проточки f для плавного перехода к другим поверхностям;

фаска Z 45 ; l0* — длина резьбы с недорезом (размер для справок)

Рис. 79. Изображение стандартной цилиндрической трапецеидальной «Tr» или упорной «S» резьбы на стержне (а) или в отверстии (б), стандартных фасок Z 45 и проточек и простановка размеров на изображении проточки: d — номинальный наибольший диаметр цилиндрической резьбы с обозначением типа резьбы («Tr» или «S»): l — длина резьбы детали с проточкой; df — диаметр цилиндрической части проточки; f — длина цилиндрической части проточки; R и R1 — радиусы скругления плавного перехода проточки к другим поверхностям

70

Рис. 80. Условное изображение и условное обозначение стандартной трубной цилиндрической резьбы на стержне (а, б, в) и в отверстии (г, д, е), сбегов, недорезов, фасок и проточек и простановка размеров на изображении проточки: d — номинальный наибольший диаметр проходного отверстия трубы (на просвет) в дюймах с обозначением типа резьбы; l — длина резьбы детали с полным профилем; l1 — длина резьбы детали с проточкой; x — длина сбега резьбы; a — длина недореза резьбы; df — диаметр цилиндрической части проточки; f — длина цилиндрической части проточки; R и R1 — радиусы скругления плавного перехода проточки к другим поверхностям; Z 45 — стандартная фаска на стержне или в

отверстии; l0* — длина резьбы с недорезом (размер для справок)

Фаски на стержне и в отверстиях детали с резьбой имеют форму усеченного конуса с углом при вершине 90 и длиной «Z» (см. рис. 69, 71 — 80), т.е. обозначение стандартной фаски Z 45 на стержне и в отверстии означает длину конической поверхности «Z» фаски вдоль оси резьбы с образующей под углом 45 к оси резьбы.

71

Фаски изображают только на изображении детали с резьбой на плоскости проекций, параллельной оси резьбы, или в сечении плоскостью, проходящей через ось резьбы (см. рис. 69, 71 — 80). На изображении детали с резьбой на плоскости проекций, перпендикулярной к оси резьбы, фаску не изображают (см. рис. 69, 71 — 80).

Фаски на метрической наружной и внутренней резьбе имеют угол при вершине конуса 90 и заданную длину конуса «Z» (см.

рис. 76 — 78).

Для метрической наружной (на стержне) и внутренней (в отверстии) резьбы определяющим параметром формы и размера фасок служит шаг резьбы «Р» (см. рис. 76 — 78).

При изображении формы и размеров сбегов, недорезов и проточек метрической наружной (на стержне) и внутренней (в отверстии) резьбы определяющим параметром является шаг резьбы «Р» (см. ГОСТ 10549—80*, прил. П.3, рис. 76 — 78).

При изображении формы и простановке размеров фасок и проточек на трапецеидальной и упорной резьбе определяющим параметром служит шаг резьбы «Р» (см. рис. 79, ГОСТ 10549—80*,

прил. П.3) [9].

При изображении формы и простановке размеров сбегов, недорезов, проточек и фасок на трубной цилиндрической резьбе определяющим параметром является число шагов (ниток) резьбы на длине одного дюйма — 25,4 мм (см. рис. 80, ГОСТ 10549—80*,

прил. П.3) [9].

При изображении формы и простановке размеров сбегов, недорезов, фасок и проточек для трубной конической резьбы, конической дюймовой резьбы определяющим параметром является число шагов (ниток) резьбы на длине дюйма — 25,4 мм (рис. 81, см.

ГОСТ 10549—80*, прил. П.3) [9].

Проточку (кольцевую канавку) длиной «f» на изображении детали делают на конце резьбы для выхода режущего инструмента и получения полного профиля резьбы на всей длине стержня или отверстия (см. рис. 76 — 81). На изображении резьбы детали на чертеже или эскизе проточку изображают упрощенно и дополняют изобра-

72

жение резьбы детальным изображением проточки на выносном элементе в увеличенном масштабе (см. рис. 72, 73, 76 — 81).

Рис. 81. Условное изображение и условное обозначение стандартной трубной конической и конической дюймовой резьб на стержне (а, б, в) и в отверстии (г, д, е), сбегов, недорезов, фасок и проточек и простановка размеров на изображении проточки: d — номинальный размер диаметра конической резьбы в дюймах в основной плоскости (см. рис. 74) с обозначением типа резьбы; l — длина резьбы детали с полным профилем; l1 — длина резьбы детали с проточкой; x — длина сбега резьбы; a — длина недореза резьбы; df — диаметр цилиндрической части проточки; f — длина цилиндрической части проточки; R и R1 — радиусы скругления плавного перехода проточки к другим поверхностям; Z 45 — стандартная

фаска на стержне или в отверстии; l0* — длина резьбы с недорезом (размер для справок)

Выносной элемент — дополнительное отдельное увеличенное изображение какой-либо части предмета на чертеже или эскизе,

73

требующей графического и других пояснений в отношении формы, простановки размеров и иных данных [2, 5, 6].

Выносной элемент содержит, как правило, подробности изображения формы, количества размеров и прочее, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение предмета может быть видом, а выносной элемент — разрезом).

При применении выносного элемента соответствующее отмечают на виде, разрезе, сечении замкнутой сплошной тонкой линией, окружностью, овалом и т.п. с обозначением заглавной буквой выносного элемента на полке линии-выноски (см. рис. 72, 73). У выносного элемента указывают эту букву и стандартный масштаб (на чертеже по типу А (5:1) (см. рис. 72, 73, 76 — 81) или (для эскиза) А (Увеличено) (см. рис. 110 — 113). Выносной элемент располагают возможно ближе к соответствующему месту на изображении предмета.

5.2. Надписи на чертежах

Надписи, таблицы, текстовая часть, технические требования на чертежах и эскизах, выполняемые при нанесении размеров, используются для упрощения простановки однотипных размеров и упорядочения объемных, пространственных записей (ГОСТ 2.307—68, ГОСТ 2.310—73, ГОСТ 2.316—68*, см. прил. П.2). Надписи, таблицы, текстовая часть, технические требования включают в чертеж в тех случаях, когда содержащиеся в них данные невозможно или нецелесообразно выразить графически или условными обозначениями.

1. Если радиусы поверхностей скругления, сгибов и т.п. на изображении всей детали одинаковы или какой-либо радиус поверхности скругления является преобладающим, на изображении детали на чертеже или эскизе показывают каждое графическое изображение поверхности скругления, но непосредственно размеры радиусов скругления на изображении не наносят. Но в технических требованиях чертежа или эскиза над основной надписью делают запись типа: «Неуказанные радиусы скругления R = 3 4 мм»; «Неуказанные линейные радиусы скругления R = 3 5 мм» (для изделий, получаемых литьем, см. ГОСТ 2.307—68, прил. П.2).

74

2. Размеры конических фасок на изображении детали (на стержне или в отверстии) наносят по общим рассмотренным ранее правилам (см. рис. 64). На изображении стандартных фасок с образующими, расположенными под углом 45 к оси симметрии вращения, размерную линию угла не вводят, а размеры стандартной фаски наносят в виде условного обозначения: указание длины фаски (конической поверхности) вдоль оси Z, знака « » и величины угла наклона образующей конуса к оси (рис. 82, а).

Если размер фаски на изображении детали в масштабе чертежа менее 1 мм, то фаска на изображении детали не изображается, а размер ее на изображении детали указывают на полке линиивыноски от грани (рис. 82, б).

Рис. 82. Два способа нанесения размера на изображении стандартной фаски с образующей конуса под углом 45 к оси симметрии детали вращения

Размеры фасок под другими углами, отличными от 45 , указывают линейными и угловыми размерами (рис. 83, а, б) или двумя линейными размерами (рис. 83, в).

Фаски применяются для притупления острых углов деталей, облегчения процесса сборки деталей с помощью резьбы.

Фаски выполняют на кромках поверхностей вращения (см. рис. 82, 83, а, б) и на ребрах гранных изделий (см. рис. 83, в).

3.Размеры нескольких одинаковых элементов изделия наносят один раз с указанием на полке линии-выноски или под ней количества элементов (рис. 84).

4.При нанесении размеров элементов изделия, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное положение элементов, указывают их количество (рис. 85).

75

Рис. 83. Два способа нанесения размеров на изображении фаски с углами, отличными от 45 , по общим правилам — нанесение на изображении фаски углового и линейного размера (а, б) или двух линейных размеров (в)

Рис. 84. Два способа указания количества элементов на изображении изделия на чертеже: а — количество элементов указано на полке перед знаком обозначения элемента и его величины; б — количество элементов указано под полкой с обозначением элемента и его величины

5. При нанесении размеров нескольких равных размерных интервалов рекомендуется вместо размерных цепей наносить размер между соседними элементами и размер между кратными элементами в виде произведения количества промежутков между элементами на размер промежутка (см. рис. 31).

76

Рис. 85. Нанесение размеров элементов, равномерно расположенных по окружности

6. На некоторых поверхностях цилиндрической части детали выполняют рифление, чтобы деталь не проскальзывала в руке при повороте, т.е. создают на поверхности детали выступы, рифли и впадины различной формы.

Рифление на изображении части детали на чертеже или эскизе обозначают надписью на полке линии-выноски с указанием вида рифления, его шага и номера стандарта (рис. 86).

Рис. 86. Условное изображение и обозначение вида рифления на видимой части рифленой цилиндрической поверхности: D — величина диаметра исходной заготовки; t — величина шага рифления; — величина увеличения диаметра заготовки D в результате рифления ( (0,25 0,5)t)

77

Условное изображение вида рифления наносят в пределах всего контура видимой части рифленой поверхности (см. рис. 86, а, б) или на части рифленой поверхности (см. рис. 86, в).

7.На чертежах или эскизах некоторых деталей целесообразно применение таблиц, которые содержат размерные числа, технические требования, либо значения параметров конструктивных элементов, условные обозначения. При большом количестве однотипных элементов изделия, неравномерно расположенных на поверхности (например, со значительным количеством отверстий), целесообразно указывать их размеры в сводной таблице, при этом применяется координатный способ нанесения отверстий с обозначением их арабскими цифрами (см. рис. 8).

На чертежах или эскизах деталей со стандартными изображениями — зубчатые колеса, рейки, червяки и т.д. применяют таблицы со значениями конструктивных элементов [7, 8, 13 — 15].

8.Кроме изображения изделия с размерами и предельными отклонениями, таблиц, чертежи (эскизы) детали могут содержать: надписи с обозначением изображений, а также надписи, относящиеся к отдельным элементам изделия; текстовую часть, состоящую из технических требований или технических характеристик

(см. ГОСТ 2.316—68*, прил. П.2).

Текст на поле чертежа, таблицы, надписи с обозначением изображений, а также надписи на полках линий-выносок, связанные непосредственно с изображением элементов изделия, располагают параллельно основной надписи чертежа или эскиза.

Содержание текста и надписей должно быть кратким и точным.

Внадписях не должно быть сокращений слов, за исключением об-

щепринятых, а также установленных в стандартах (см.

ГОСТ 2.316—68*, прил. П.2).

Около изображений детали на чертеже или эскизе на полках ли- ний-выносок наносят только краткие надписи (рис. 86, 87), относящиеся непосредственно к изображению предмета, например условное обозначение трубной и нестандартной резьбы (см. рис. 70 —72, 80, 81), фасок (см. рис. 82, 83), указания о количестве конструктивных элементов (отверстий, см. рис. 84, 85, канавок), если они не внесены в таблицу, указания лицевой стороны (см. рис. 87, а), направления прокатки, волокон и т.п., рифления (см. рис. 86, 87, б), термической обработки поверхности (см. рис. 87, б), покрытия и др.

78

Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (см. рис. 87, а).

Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (см. рис. 87, б, в).

На конце линии-выноски, отводимой от всех других линий, не должно быть ни стрелки, ни точки (см. рис. 87, г).

Рис. 87. Нанесение надписей на полках линий-выносок от элемента изображения изделия на чертеже

Линии выноски должны не пересекаться между собой, быть непараллельными линиям штриховки и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относятся помещенная на полке надпись (рис. 88).

Допускается выполнять линии-выноски с одним изломом, а также проводить от одной полки две и более линии-выноски (см.

рис. 88).

Надписи, относящиеся непосредственно к изображению, могут содержать не более двух строк, располагаемых над полкой линиивыноски и под ней.
