РЕБРИСТО-КОЛЬЦЕВЫЕ КУПОЛА
Крытый рынок в Бресте
Купол диаметром 60 метров и стрелой подъема 12 метров выполнен по ребристо-кольцевой схеме. Основными несущими элементами являются деревянные клееные радиальные ребра, сечением 160 х 800 мм, замкнутые верхним деревянным кольцом и опирающиеся на нижнее опорное железобетонное кольцо. Восприятие тангенциальных усилий обеспечивается двойным деревянным настилом из досок, толщиной по 25 мм, опирающимся через 1.1 м на второстепенные балки. Настил обеспечивает пространственную жесткость купола.
РЕБРИСТО-КОЛЬЦЕВЫЕ КУПОЛА. РАСЧЕТ
Расчетные схемы ребристых (а) и ребристо-кольцевых (б) куполов
При осесимметричной нагрузке расчет купола можно вести, расчленяя его на плоские арки с условными затяжками-кольцами. Каждая арка полностью воспринимает приходящуюся на ее долю нагрузку, так как силы взаимодействия между арками в ключе равны нулю.
Верхнее сжатое кольцо проверяют на устойчивость
где m – число сторон правильного многоугольника; Iк – момент инерции сечения кольца относительно вертикальной оси; a – длина стороны многоугольника; H – распор арки; α – половина внутреннего угла между сторонами многоугольника.
СЕТЧАТЫЕ КУПОЛА. СХЕМЫ
Схемы сетчатых куполов:
а – ребристо-кольцевая со связями,
б
в
г
–звездчатая,
–схема Чивита,
–схема ромб
СЕТЧАТЫЕ КУПОЛА. КОНСТРУИРОВАНИЕ
Ребра сетчатых куполов могут располагаться по геодезическим линиям на поверхности или образовывать систему правильных многоугольников, соединяемых в пространственную систему в виде выпуклых многогранников, вписанных в сферическую поверхность.
Сетчатые купола сферической формы могут быть образованы арками
кругового очертания, пересекающимися под углом 60°. Арки крепят в узлах стальными фасонками и накладками на болтах.
По другому способу сферические сетчатые купола собирают из колец, соединяемых промежуточными криволинейными вставками, образующими в плане треугольники.
Кружально-сетчатые купола собирают из косяков, расположенных на сферической поверхности в виде сетки из нескольких ярусов с измененными длинами или углами наклона косяков. Соединение осуществляется на болтах или шипах.
Нижнее |
растянутое |
кольцо может |
быть выполнено из металла, |
||
железобетона или |
конструкционной пластмассы, а верхнее сжатое |
– из |
|||
нескольких слоев |
досок, стянутых болтами. Сверху сетки из косяков |
||||
укладывается |
сплошной |
настил, |
пришиваемый гвоздями, |
который |
увеличивает общую жесткость покрытия.

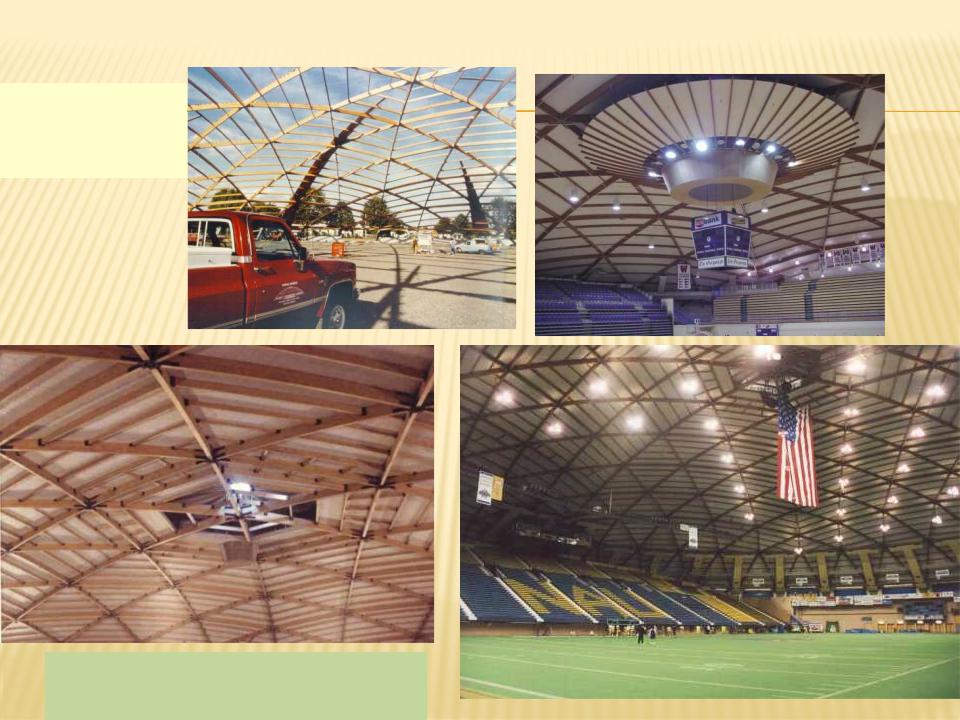

СЕТЧАТЫЕ КУПОЛА
Chiles Center
– University of
Portland
Tacoma Dome
Tacoma, Washington, USA
СЕТЧАТЫЕ КУПОЛА
Chiles Center
– University of
Portland
Tacoma Dome
Tacoma, Washington, USA
СВОДЫ
Тонкостенный клеефанерный свод стрельчатого или круглого очертания с затяжкой или с передачей распора непосредственно опорам. Пролёт сводов из фанеры l = 20-100 м.
– для круговых сводов
– для стрельчатых сводов
Кружально-сетчатый свод
кругового или стрельчатого очертания с затяжкой или с передачей распора на стены. Пролёт сводов из цельных косяков l = 12-20 м.
Основные узлы сетки образуются из трёх косяков, один из которых является сквозным и проходит через узел не прерываясь, а два других набегающих косяка примыкают к сквозному.
КРУЖАЛЬНО-СЕТЧАТЫЕ СВОДЫ
Взависимости от конструкции косяков и их соединения между собой различают:
•безметальные кружально-сетчатые своды системы архитектора С.И.Песельника;
•кружально-сетчатые своды с узлами на болтах системы Цолльбау;
•своды из составных клеефанерных косяков.
Своды системы Песельника изготовляются из косяков цельного сечения, имеющие на концах шипы, а по середине сквозное гнездо.
Соединение косяков выполняется на врубке. В каждом узле сетки сопрягаются три косяка, из которых два набегающих входят с двух сторон своими шипами в гнездо сквозного косяка. Верхняя кромка косяка может быть криволинейной, либо с одним или двумя переломами, шаг сетки свода с = 0.8 – 1.5 м, тогда длина косяков
В безметальном кружально- сетчатом своде принимается сетка как прямоугольная, так и косоугольная с углом φ = 45°. Узловое соединение может быть нецетрированное, когда
оси набегающих косяков не совпадают и центрированное, когда оси совпадают.
БЕЗМЕТАЛЬНЫЙ КРУЖАЛЬНО-СЕТЧАТЫЙ СВОД
КРУЖАЛЬНО-СЕТЧАТЫЕ СВОДЫ
Кружально-сетчатые своды с узлами на болтах (системы Цолльбау) имеют косяки с круглыми отверстиями на концах (под болты) и овальными
В узлах соединения косяков набегающие косяки путём натяжения болта плотно прижимаются к косяку.
