Раздел 12. Печатная плата

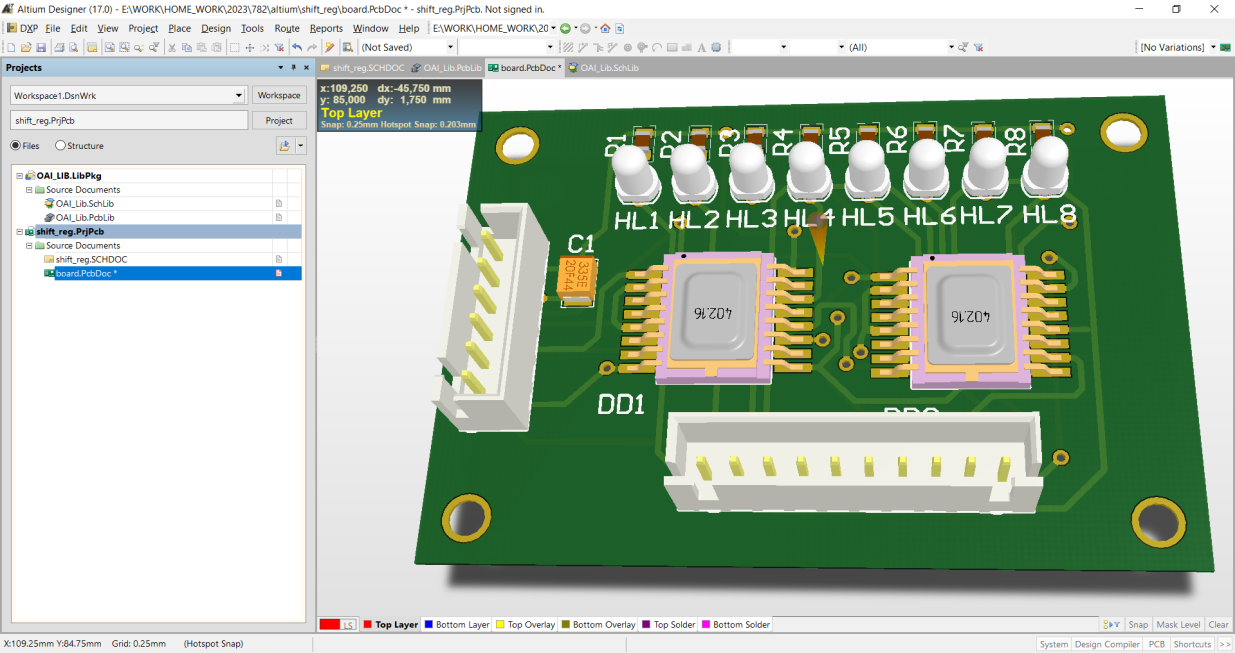

В ходе разработки получилась печатная плата, представленная на рисунке 12.2.
Рисунок 12.1 – Результат трассировки
Рисунок 12.2 – Результат трассировки
В данном разделе получили результат разработки печатной платы в готовом виде, при разработке платы использовали программу Altium Designer, в ней значительно проще было создать печатную плату, благодаря имеющейся базы готовых элементов. Плата соответствует заданию курсового проекта.
ЗАКЛЮЧЕНИЕ
В данном курсовом проекте был разработан последовательный регистр в соответствии с выданным заданием. В ходе выполнения проекта были выполнены поставленные задачи и удалось прийти к следующему:
- анализ существующих схем регистров и принципов их построения;
- проектирование функциональной схемы на основе логических элементов, таких как И-НЕ, ИЛИ и НЕ, рассмотрена логика работы данных элементов и их изображение;
- проектирование принципиальной схемы последовательного регистра на основе КМОП логике на базе элементов И-НЕ, которая была выбрана по причине экономической целесообразности и высокой надежности;
- осуществить верный выбор интегральной микросхемы путем анализа и оценки других видом интегральных микросхем данного типа, в результате которых была выбрана микросхема 1564ТМ8, которая отвечает требованиям курсового проекта и является быстродействующей микросхемой и лучшей, среди своих современных аналогов на рынке интегральных микросхем;
- произвести расчет всех необходимых и возможных параметров, таких как мощность, равная 0,43 Вт, максимальная тактовая частота 20 МГц.
- Моделирование устройства в ide deeds и трассировка печатной платы, которая соответствует данному заданию в курсовом проекте.
- осуществить построение печатной платы, которая была построена в программе Altium Designer.
Список используемой литературы
1. Микушин, А.В., Сажнев, А.М., Сединин, В.И. "Цифровые устройства и микропроцессоры." М.: БХВ-Петербург, 2010. - 320 с.
2. Угрюмов, Е.П. "Цифровая схемотехника." СПб: БХВ-Петербург, 2016. - 180 с.
3. Шило, В.Л. "Популярные цифровые микросхемы." М.: Радио и связь, 2014. - 250 с.
4. Корнейчук, В.И., Тарасенко, В.П. "Электронные цифровые вычислительные машины: Учебник." Киев: Высшая школа, 2012. - 480 с.
5. Потемкин, И.С. "Функциональные узлы цифровой автоматики." М.: Энергоатомиздат, 2010. - 320 с.
6. Угрюмов, Е.П. "Проектирование элементов и узлов ЭВМ: Учебное пособие для вузов." М.: Высшая школа, 2008. - 320 с.
7. Гарет, П. "Аналоговые устройства для микропроцессоров и мини-ЭВМ." М.: Мир, 1981. - 270 с.
8. Боровиков, С.М., Погребняков, А.В. "Теоретические основы конструирования, технологии и надёжности. Сборник задач: учебное пособие для вузов." Минск: БГУИР, 2012. - 124 с.
