Методические указания
К ВЫПОЛНЕНИЮ КУРСОВОГО ПРОЕКТА ПО ДИСЦИПЛИНЕ
«ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ»
для студентов специальности 2907–
теплогазоснабжение, отопление и вентиляция
Введение
В объем курсового проекта входит проектирование систем холодного водопровода, бытовой канализации жилого многоквартирного дома. Проект также может включать разделы по проектированию внутренних водостоков и противопожарного водоснабжения.
Методические указания содержат необходимый минимум сведений (включая справочный материал) для самостоятельного выполнения проекта, в то же время, они не могут заменить в процессе проектирования учебную и нормативную литературу.
Каждому студенту выдаётся индивидуальное задание на выполнение курсового проекта, которое содержится в Приложение №1
1. Исходные данные для проектирования
Задание содержит: план этажа секции жилого дома в масштабе 1:120 (1:150) обозначено в Приложении 1 буквами (А-М), вариант исходных данных для проектирования (см. таблица №1 методических указаний), план квартала (стр.3 методических указаний) с указанием номеров домов в соответствии с приложением 1.
Приступая к проектированию, студент должен внимательно ознакомиться с заданием и прочитать данные методические указания.
Жилой дом, рассматриваемый в работе, задан многоэтажный, состоящий из нескольких секций вытянутый в плане, то есть многоподъездный.
Величина гарантийного напора в наружной сети водопровода, указанная в задании, измеряется в метрах водяного столба, отсчитывается по вертикали от верха трубы этой сети и геометрически означает ту максимальную высоту, на которую может подняться вода без подкачки её насосами.
В задании содержится информация по генплану участка застройки, расположению наружных водопроводных и канализационных сетей, их диаметры, абсолютные отметки труб и пола подвала.
Красная линия застройки — границы, отделяющие территории кварталов, микрорайонов и других элементов планировочной структуры от улиц, проездов и площадей в городских и сельских поселениях. Действующие красные линии показываются красным цветом. РДС 30-201-98.
Глубина промерзания грунта отсчитывается от поверхности земли.
Лотком называется нижняя часть сечения канализационной трубы.
В задании указаны абсолютные высотные геодезические отметки, которые отсчитываются от среднего уровня поверхности океана. В России они отсчитываются от уровня Балтийского моря. Абсолютные отметки применяют для наружных сетей водопровода и канализации.
Относительные отметки здания отсчитываются обычно от поверхности пола 1-го этажа, который принимается за ноль. Относительный ноль здания обычно выше земли на расстоянии около метра. Относительные отметки выше ноля проставляют со знаком плюс, ниже ноля — со знаком минус. Относительные отметки применяют для внутренних сетей водопровода и канализации.
Исходные данные для выполнения курсового проектирования
Таблица 1
№ |
Характеристика объекта
|
ВАРИАНТЫ
• | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | ||
1 |
Степень благоустройства: (ВКГ - водопровод, канализация, централизованное горячее водоснабжение; ВКВн - водопровод, канализация, газовые водонагреватели; ВКВт - водопровод, канализация, с водонагревателями на твердом топливе |
ВКГ
|
ВКВн
|
ВКВт
|
ВКГ
|
ВКВн
|
ВКВт
|
ВКГ
|
ВКВн
|
ВКВт
|
ВКГ |
2 |
Количество этажей |
6» |
7 |
8 |
9 |
9 |
7 |
6 |
5 |
9 |
5 |
3 |
Высота этажей (в свету), м |
2,55 |
2,5 |
2,45 |
2,4 |
2,45 |
2,5 |
2,6 |
2,65 |
2,7 |
2,75 |
4 |
Толщина междуэтажного перекрытия, м |
0,35 |
0,25 |
0,25 |
0,25 |
0,2 |
0,3 |
0,25 |
0,2 |
0,3 |
0,25 |
5 |
Отметка пола подвала, м |
9,2 |
14,7 |
25,6 |
39,4 |
44,6 |
53,8 |
61,1 |
76,5 |
82,3 |
93,8 |
6 |
Высота подвала, м |
2 |
2,1 |
2,2 |
2,3 |
2,35 |
2,25 |
2,15 |
2,05 |
2,1 |
2,2 |
7 |
Отметка земли двора участка, м |
9,9 |
15,6 |
26,6 |
40,3 |
45,8 |
55 |
62,6 |
77,5 |
83,4 |
95 |
8 |
Отметка земли у колодца дворовой канализации, м |
9,9 |
15,6 |
26,6 |
40,3 |
45,8 |
55 |
62,6 |
77,5 |
83,4 |
95 |
9 |
Глубина промерзания, м . |
1,0 |
1,1 |
1,2 |
1,15 |
1,25 |
1,05 |
0,9 |
2,0 |
1,2 |
нет |
10 |
Гарантированный напор в городском водопроводе, м |
35 |
40 |
45 |
50 |
55 |
45 |
35 |
35 |
40 |
25 |
11 |
Отметка верха трубы городского водопровода, м |
7,5 |
13,2 |
24,0 |
38,5 |
41,5 |
53,6 |
60,8 |
75,0 |
81,6 |
93,5 |
12 |
Диаметр городского водопровода, мм | |
200 |
200 |
400 |
250 |
250 |
450 |
200 |
300 |
200 |
250 |
13 |
Отметка лотка городской канализации, м |
4,5 |
11,2 |
22,2 |
36,5' |
38,1 |
51,1 |
58,1 |
73,5 |
80,0 |
91,4 |
14 |
Диаметр городской канализации, мм |
400 |
300 |
600 |
400 |
500 |
600 |
300 |
400 |
500 |
400 |
15 |
Деталь, узел СТК- санит.техическая кабина; ВУ -.водомерный узел; ВК - водопроводный колодец; КК – канализац. колодец) |
СТК |
ВК |
ВУ |
КК |
СТК |
ВУ |
ВК |
КК |
СТК |
ВК |
16 |
Количество секций в жилом доме |
2 |
3 |
3 |
4 |
4 |
3 |
2 |
3 |
2 |
2 |

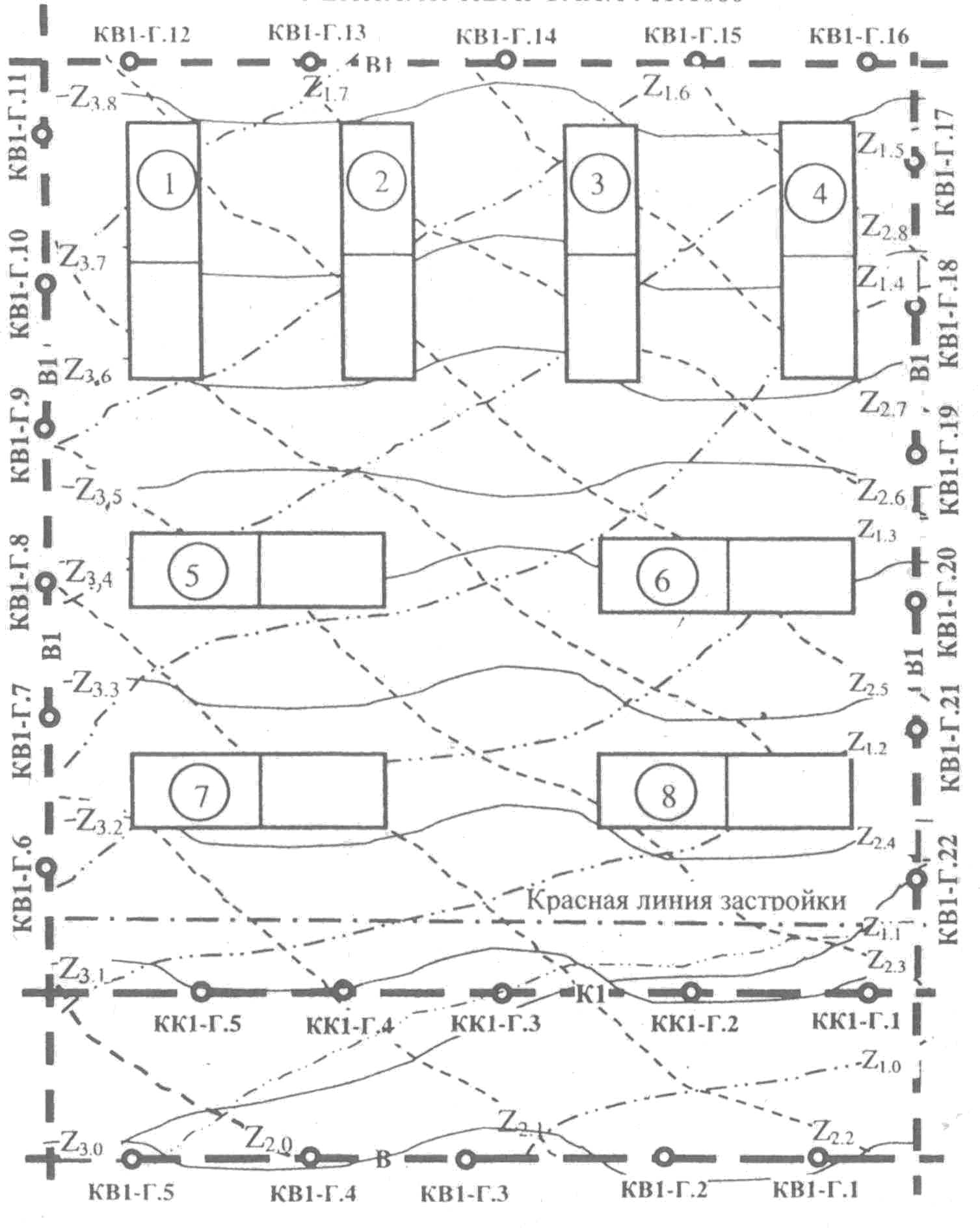

Генплан квартала
