8_КРЫШИ
.pdfКРЫША - наружная конструкция, выполняющая в здании комплекс несущих и ограждающих функций
КРОВЛЯ (верхняя часть покрытия) - наружное покрытие крыши
ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЕМЫЕ К КОНСТРУКЦИЯМ КРЫШИ
-прочность -устойчивость -водонепроницаемость -паронепроницаемость
-привлекательный внешний вид
КРЫША подвергается вертикальным и горизонтальным силовым воздействиям:
1- постоянные нагрузки (масса собственная)
2- временные нагрузки (снег, эксплуатационные нагрузки)
3- давление ветра
4- относ ветра
5- воздействие наружной темпиратуры
6- атмосферная влага (осадки)
7- химически агрессивные вещества
8- солнечная радиация
9- воздействие темпиратуры из помещений (тепловой поток)
10влажность воздуха (поток пара)
ВИДЫ КРЫШ:
-ЧЕРДАЧНАЯ - при наличии чердака, основной вариант покрытия
вжилых зданиях массового строительства повышенной этажности
-БЕСЧЕРДАЧНАЯ (СОВМЕЩЕННАЯ) - при отсутствии чердака,
основной тип покрытия в малоэтажных массовых общественных
зданиях, а также применяют в жилых домах высотою до 4 этажей
- ЭКСПЛУАТИРУЕМАЯ - устраивается и над чердачными, и над
бесчердачными покрытиями.
В зависимости от размещения теплоизоляционного слоя
(сверху или снизу чердачного пространства) различают:
- чердачные крыши с теплым чердаком (сверху чердачного пространства)
- чердачные крыши с холодным чердаком ( снизу чердачного пространства)
В зависимости от уклона крыши подразделяются на:
- крутые - с уклоном более15% - пологие - с уклоном от 6-15%
- плоские - с уклоном 1-5%
По типу кровельного материала:
кровли из штучных материалов (уклон i = 40…45%):
-черепица керамическая,
-природный шифер,
-«мягкая черепица» (katepal);
листовые кровли (уклон i = 16…40%)
-асбоцементные листы,
-профилированные и плоские металлические листы,
-металлочерепица,
-ондулин, и др.;
рулонные (уклон i = 1-5%):
-пергамин,
-рубероид,
-кровли из полимерно-битумных материалов (изол, бикроэласт, техноэласт, элон и др.).
Для быстрого отвода атмосферных и талых вод
с крыши ее верхние поверхности делают
наклонными
СКАТ- наклонная верхняя поверхность крыши,
поэтому такие крыши называют скатными.
скат
Элементы крыши
1- скат
2-конек (ребро двугранного угла , образуемого в вершине крыши двумя скатами)
3-свес крыши или карниз( выступ крыши перед фасадом)
4- фронтон (торец двускатной крыши)
6-щипец( торцовая стена поднимающаяся выше поверхностей скатов крыши) 7-вальма (наклонный скат в четырехскатной крыше)
8-полувальма 9- накосное ребро (выступающее наклонное ребро пересечения скатов)
10-ендова (западающее наклонное ребро пересечения скатов 11- слуховое окно (необходимая конструкция для освещения и проветривания
чердачного пространства) могут быть теругольными, прямоугольными, круглыми
В зависимости от объемно-планировочного решения здания крыши
могут принимать различную ФОРМУ.
ФОРМА КРЫШ
а) - односкатные, б) - двухскатные,
в) -
четырехскатные, г) - сводчатые,
д) – многоскатные,
е) - шатровые,
ж) -
пирамидальные,
з) – купольные.

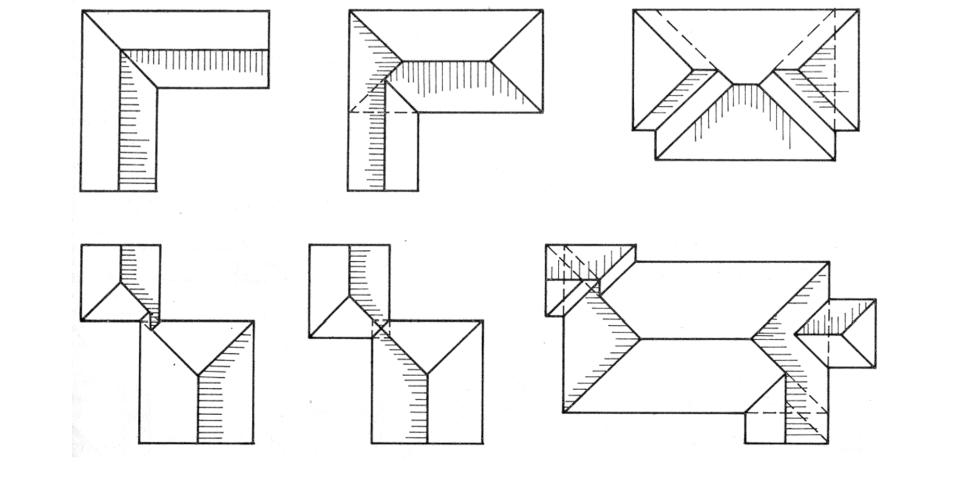

Построение скатных крыш
ГАБАРИТНЫЕ СХЕМЫ СКАТНЫХ КРЫШ
для двускатных крыш
для односкатных крыш
Несущими элементами скатной крыши являются
стропила, которые могут быть:
а) наслонные,
б) висячие,
в) комбинированные
