Завдання
За допомогою ModelBuilder створити модель для визначення зон затоплення внаслідок урагану і округах Orleansта Jefferson штату Louisiana.
Визначити місцеположення виробничих дільниць, які потрапляють в зону затоплення в цих округах.
Запустити модель як з ModelBuider, так і з ArcToolbox.
Заповнити та відредагувати документацію своєї моделі в редакторі документації ArcToolbox.
Використавши модель і ArcMap, а також інструменти геообробки знайти найкраще місце положення для нового тимчасового сховища людей постраждалих від стихії за такими критеріями:
Сховище повинно бути розташоване в одній із шкіл округів , Jefferson,Orleans штату Louisiana.
Поза зоною затоплення ;
На відстані не більше, як 4 милі від маршруту евакуації;
В густозаселеному окрузі.
Зміст
1. ArcGIS Geostatistical Analyst.
2. Крок перший : потрібно запустити ArcMap і змінити користувацький набір інструментів.
3. Крок другий: створюємо модель і задаємо її параметри. Для створення моделі натискаємо правою кнопкою миші на групу інструментів Analysis і вибираємо Новий-Модель(New –Model)
4. Крок третій: Ми використовували інструмент Select для відображення округів Jefferson i Orleans.
5. Крок четвертий: Додавання інструменту Вирізання (СНр) і установка параметрів.
6. Крок п’ятий : Створення векторного шару.
7. Крок шостий: Додати з'єднання (AddJoin) і установка параметрів.
8. Крок сьомий: Перетин (Intersect) і установка параметрів.
9. Крок восьмий: Введення додаткових параметрів моделі.
10. Крок дев’ятий: Запуск моделі з ModelBuilder.
11. Крок десятий: Зміна параметрів і запуск моделі з ArcToolbox.
12. Редагування документації побудованої моделі в Редакторі Документації ArcToolbox.
13.Пошук найкращого місцеположення для нового тимчасового сховища людей, постраждалих від стихії.
14. Запуск ArcMap і створення нової файлової бази геоданих
15. Створення нової моделі і настроювання поточної робочої області.
16. Вибір округів, в яких повинні знаходитися сховища.
17. Пошук шкіл в округах районів
18. Видалення шкіл, розташованих у затоплених районах
19. Створення буферного полігону для маршрутів евакуації
20. Запуск моделі та перегляд результатів
21. Пошук шкіл в густонаселених виборчих дільницях
1. ArcGis Geostatistical Analyst.
Додатковий модуль ArcGIS Geostatistical Analyst надає можливість моделювання поверхні з використанням геостатистичної методів. Надані інструменти повністю інтегровані в середовища ГІС моделювання та дозволяють фахівцям ГІС створювати моделі інтерполяції і оцінювати їх якість до використання в подальшому аналізі. Поверхні (вихідні моделі) можуть надалі використовуватися в моделях (в ModelBuilder і Python), відображатися і аналізуватися за допомогою інших додаткових модулів ArcGIS, таких як Додатковий модуль ArcGISSpatialAnalyst та Додатковий модуль ArcGIS 3DAnalyst.
У ArcGISGeostatisticalAnalyst ви можете легко створити безперервну поверхню або карту на основі вимірів, збережених в точковому векторному або растровому шарі, або при використанні полігонів. В якості опорних точок можуть виступати такі виміри, як висота, глибина води або рівні забруднення, як відбувається в цьому посібнику. При використанні разом з ArcMap ArcGIS GeostatisticalAnalyst надає вам великий набір інструментів для створення поверхонь, які полегшують візуалізацію, аналіз і розуміння просторових явищ.
ModelBuilder є графічний інструмент для проектування, моделювання та аналізу. Математичні моделі, що складаються з системи звичайних диференціальних рівнянь (ОДУ).
Особливості:
Графічний висновок моделювання. Ви можете зберегти графіки в найбільш поширених форматів: PNG, SVG, PDF і т.д. Переваги ModelBuilder можна представити в узагальненому вигляді наступним чином:
ModelBuilder - це зручне в роботі додаток для створення і запуску робочих потоків, що містять послідовність інструментів.
За допомогою ModelBuilder можна створювати власні інструменти. Інструменти, створені за допомогою ModelBuilder, можуть використовуватися в засобах підтримки скриптів Python і в інших моделях.
ModelBuilder, поряд із засобами підтримки скриптів, надає можливість інтеграції ArcGIS з іншими додатками.
ModelBlilder використовується для створення, редагування та управління моделями геообробки.
Всі інструменти, які використовуються в Toolbox також можна використовувати і в ModelBlilder .
2. Крок перший : потрібно запустити ArcMap і змінити користувацький набір інструментів.
Запускаємо ArcMap і відкриваємо GPModel.mxd із папки Exercise08
Попередньо створивши набір інструментів зберігаємо свою модель в неї. Так як створена модель зберігається в користувацькому наборі
3. Крок другий: створюємо модель і задаємо її параметри. Для створення моделі натискаємо правою кнопкою миші на групу інструментів Analysis і вибираємо Новий-Модель(New –Model)
Вибираємо властивості моделі (ModelProperties) в меню Модель (Model). На закладці Загальні (General) потрібно поміняти ім’я на ExtractAndOverlay. Зберігаємо.
В меню Модель (Model)вибираємо Diagram Properties, і клацаємо на закладку Symbology.
Символи по замовчуванні, для відображення меню потрібно натиснути на один із елементів.
4. Крок третій: добавлення інструментів. Ми використовували інструмент Select для відображення округів Jefferson I Orleans.

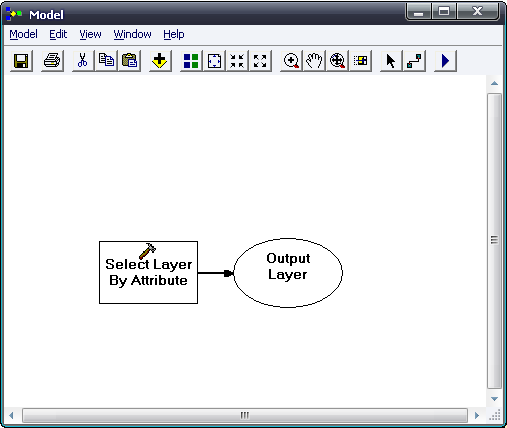

В Arc ToolBox потрібно відкрити набір інструментів Data Management Tools, потім групу шарів і представлені таблиці. Натискаємо на інструмент SelectLayersByAttribute, і перетягнути його у вікно ModelBuilder.
В моделі два рази натискаємо на елемент інструмента SelectLayersByAttribyte, відкриється діалогове вікно інструмента. В рядку Expression натискаємо кнопку SQL.
У вікні Конструктор побудувати вираження “PARISH”=’ Jefferson’ OR” PARISH ”=’ Orleans
Зберігаємо в папку Exercise08 під іменем SelectParishes.
Натискаємо ОК в діалоговому вікні інструменту.
Після натискання ОК в моделі інструмент не запускається а тільки зберігаються введені параметри. Вихідні дані додані в модель , інструмент готовий до роботи.
