МИНИСТЕРСТВО ОБОРОНЫ СССР
"ВВЕСТИ В ДЕЙСТВИЕ"
Заместитель
Главнокомандующего ВВС
по боевой подготовке
генерал-лейтенант авиации
П. КИРСАНОВ
27 Сентября 1973 г.
ИНСТРУКЦИЯ
ЛЕТЧИКАМ
САМОЛЕТА МиГ-21УМ
(МиГ-21УС)
Ордена Трудового Красного Знамени
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА-1973
С выходом настоящей Инструкции утрачивают силу и подлежат уничтожению на местах установленным порядком Инструкция летчикам самолета МиГ-21УС (дополнение к Инструкции летчикам самолета МиГ-21У), Воениздат, 1967 г., и все дополнения и изменения к ней а также все дополнения и изменения к Инструкции летчикам самолета МиГ-21У, касающиеся самолета МиГ-21УС, утвержденные к изданию командиром войсковой части 15650 до 1 января 1973 г.
Дополнения и изменения № 1 к Инструкции летчикам самолета МиГ-21УС (изд. МО СССР 1970 г.) считать утратившими силу. Дополнение не уничтожать, текст на стр. 4-16 использовать в качестве справочного материала.
В настоящей Инструкции изложены основные указания летчикам по эксплуатации и технике пилотирования самолета МиГ-21УМ (МиГ-21УС), подлежащие обязательному выполнению. При этом предполагается, что во всех других не предусмотренных данной Инструкцией усложненных ситуациях летчики в зависимости от сложившейся обстановки действуют в соответствии с решениями, принимаемыми командиром экипажа.
Чтобы грамотно и уверенно эксплуатировать самолет, полностью реализовать его боевые качества, летчики должны глубоко и всесторонне знать конструкцию самолета и его агрегатов, используя для изучения технические описания и другие материалы.
Использование при подготовке к полету графиков и номограмм, помещенных в Инструкции, позволит при грамотной эксплуатации самолета полностью реализовать его высокие летные и боевые возможности.
В настоящей Инструкции везде, где нет оговорок, приведены значения приборной скорости по широкой стрелке КУС-2500К, приборной высоты по ВД-28К и приборного числа М полета по М-2,5К.
«УТВЕРЖДАЮ»
Командир войсковой
части 15650
генерал-полковник
авиации
И. ГАЙДАЕНКО
14 сентября 1973 г.
Учебно-боевой самолет-истребитель МиГ-21УМ является модификацией самолета МиГ-21У. Он отличается от самолета МиГ-21У тем, что на нем установлены:
— прицел АСП-ПФД или АСП-ПФМ-Б вместо прицела АСП-5НД;
— автопилот АП-155 с блоком БОВ-21 вместо автопилота КАП-2;
— пульт имитации отказа автопилота ПИО-155;
— прибор ДА-200И в передней кабине (с обеспечением имитации отказа вариометра) и прибор ДА-200 в задней вместо приборов ВАР-300К и ЭУП-53 соответственно;
— РУД новой конструкции, позволяющий летчику-инструктору своевременно вмешиваться в управление двигателем при неправильных действиях летчика;
— система сдува пограничного слоя с закрылков (СПС);
— двигатель Р11Ф2С-300 с отбором воздуха для системы СПС;
— верхняя парашютно-тормозная система с парашютом увеличенной площади;
— перископ на откидной части фонаря задней кабины для улучшения обзора в целях облегчения руления взлета и посадки из задней кабины;
— катапультные кресла КМ-1УМ и КМ-1ИМ, централизованная система сброса откидных частей фонаря, система блокировки и очередности катапультирования экипажа (катапультирование через фонарь системами не предусмотрено);
— централизованная система сигнализации опасных режимов (СОРЦ);
— самолетное переговорное устройство СПУ-9 вместо СПУ-7;
— световая сигнализация СОПЛО ОТКРЫТО;
— световая сигнализация о падении давления масла (лампа МАСЛО);
— радиовысотомер малых высот РВ-УМ;
— система заливающего красного и белого света;
— комплект кислородного оборудования ККО-5;
— система взлетных (стартовых) пороховых ускорителей СПРД-99.
Полетный вес самолета МиГ-21УМ увеличен по сравнению с весом самолета МиГ-21У примерно на 420 кГ за счет конструктивных изменений и увеличения общего запаса топлива на 100 л.
На вооружении также находится учебно-боевой самолет-истребитель МиГ-21УС, на котором в отличие от самолета МиГ-21УМ установлены:
— прицел АСП-5НД;
— автопилот КАП-2 с пультом имитации отказов;
— приборы ВАР-З00УК, ЭУП-53К в передней кабине и ВАР-З00МК, ЭУП-53К в задней вместо прибора ДА-200И в передней и ДА-200 в задней кабине. На самолете МиГ-21УС не установлена система СОРЦ-1.
Настоящая Инструкция написана применительно к самолету МиГ-21УМ, в ней также отражены особенности (там, где они имеются) эксплуатации, пилотирования и боевого применения самолета МиГ-21УС.
Везде по тексту Инструкции названия АЗС, переключателей, рычагов, рукояток, ламп, сигналов и надписей в кабинах, если нет никаких оговорок, относятся одновременно к самолетам МиГ-21УМ и МиГ-21УС. Там, где имеются отличия, названия для самолета МиГ-21УС приведены в скобках.
Общий вид самолета МиГ-21УМ показан на рис. 1-3.

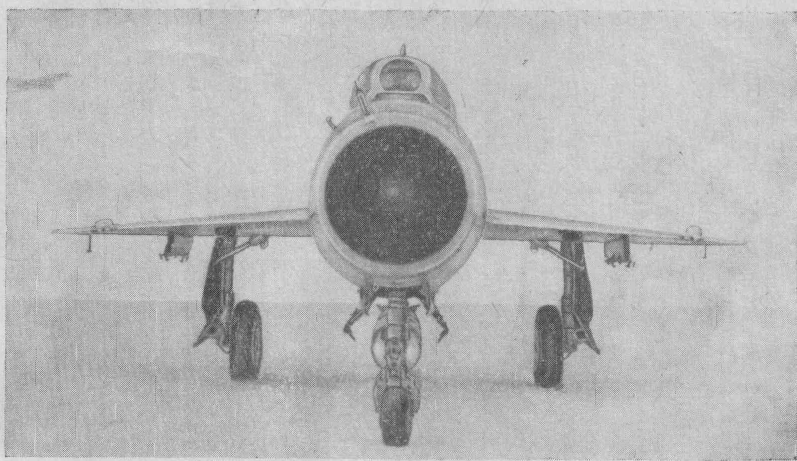

Рис. 1. Самолет МиГ-21УМ (вид спереди)

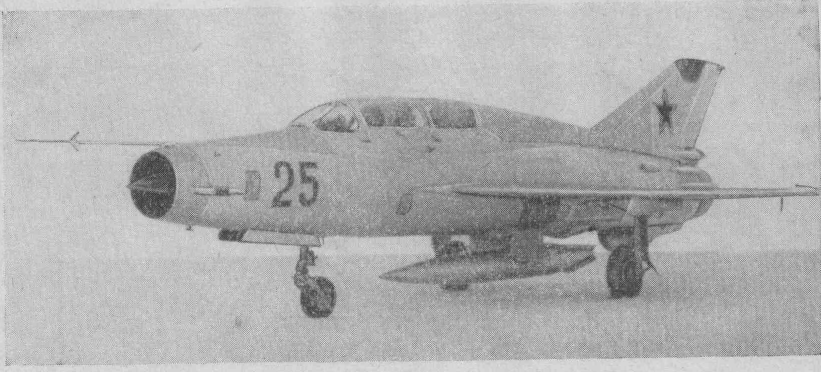

Рис. 2. Самолет МиГ-21УМ (вид под ракурсом 2/4)

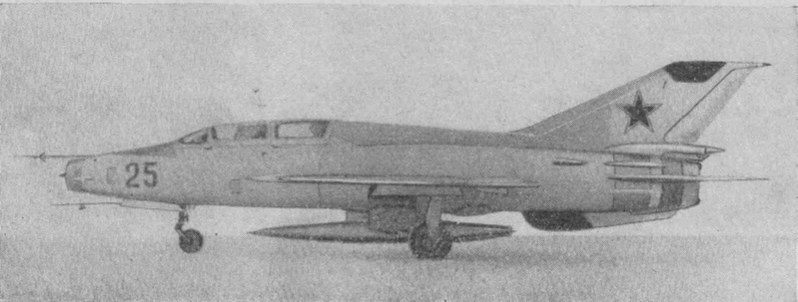

Рис. 3. Самолет МиГ-21УМ (вид сбоку)
ЧАСТЬ ПЕРВАЯ
