МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ
Дніпропетровський національний університет залізничного транспорту імені академіка В. Лазаряна
Кафедра «Будівельні конструкції»
Будівельні конструкції
Методичні вказівки до виконання курсового проекту
«Розрахунок монолітного залізобетонного перекриття»
Укладачі: І. І. Кирпа
В.Б. Мірошниченко
Для студентів напрямів підготовки:
6.070108 «Залізничні споруди та колійне господарство»;
6.060103 «Гідротехніка (водні ресурси)»
Дніпропетровськ 2012
УДК 624.012 (075.8)
Укладачі:
Кирпа Іван Іванович
Мірошниченко Віра Борисівна
Рецензенти:
д-р техн. наук, проф. С.О. Слободянюк
(Придніпровська державна академія будівництва і архітектури)
канд. техн. наук В.П. Гнатенко (ДІІТ)
Розрахунок монолітного залізобетонного перекриття [Текст]: методичні вказівки до виконання розрахунку та конструювання монолітного ребристого перекриття з балочними плитами / уклад.: І. І. Кирпа, В.Б. Мірошниченко; Дніпропетр. нац. ун-т залізн. трансп. ім. акад. В. Лазаряна;. – Д.: Вид-во Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна, 2012. – 39 с.
Методичні вказівки призначені для самостійної роботи студентів напрямів «Залізничні споруди та колійне господарство», «Гідротехніка (водні ресурси)» при виконанні курсового проекту.
У методичних вказівках викладена послідовність розрахунку та конструювання елементів міжповерхового перекриття (плити та другорядної балки) промислової будівлі.
Іл. 19. Табл. 12. Бібліогр.: 8 назв.
|
Кирпа І. І., Мірошниченко В.Б., укладання, 2012 |
|
Вид-во Дніпропетр. нац. ун-ту залізн. трансп. ім. акад. В. Лазаряна редагування, оригінал-макет, 2012 |
ВСТУП
За останні роки в Україні все більше уваги приділяється використанню монолітного залізобетону. Це обумовлено рядом переваг: більш виразна архітектурна форма будівлі, підвищена жорсткість, монолітне з’єднання елементів, підвищена стійкість до агресивних впливів навколишнього середовища, використання матеріалів та обладнання з урахуванням можливостей будівельної організації, зменшення вартості у порівнянні зі збірними конструкціями.
Опрацьовані методичні вказівки призначені для використання студентами напрямів «Залізничні споруди та колійне господарство», «Гідротехніка (водні ресурси)» при виконанні курсового проекту з дисципліни «Будівельні конструкції».
Вказівки містять приклад розрахунків та конструювання елементів перекриття, а також питання для самоконтролю.
1. Загальні відомості
У монолітних ребристих перекриттях робоча арматура розташована в ребрах головних та другорядних балок, які взаємно перетинаються під прямим кутом і з’єднані між собою монолітною плитою.
За конструктивним рішенням варіанта розглядається ребристе перекриття з балочними плитами. Це означає, що відношення сторін опорного контуру плити повинно бути не менше двох (рис. 1):
,
депроліт плити;
–проліт другорядної балки.

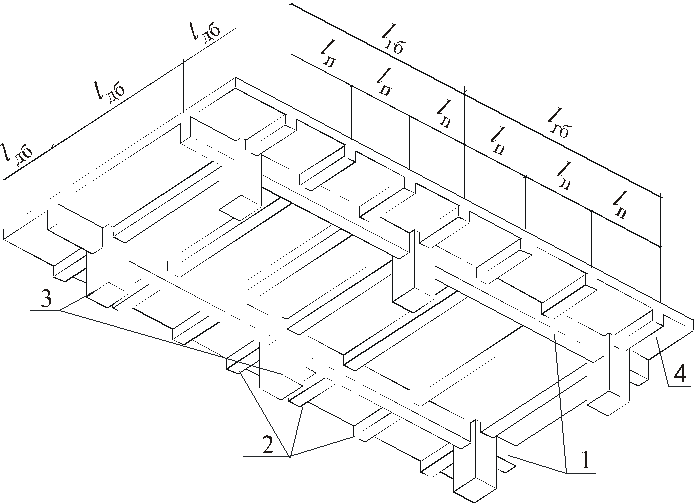

Рис. 1. Монолітне ребристе перекриття з балочними плитами: 1 – головні балки; 2 – другорядні балки; 3 – колони; 4 – плита
Балочні плити перекриття працюють на згин у короткому напрямку. Значенням згинального моменту в поздовжньому напрямку нехтують через його незначну величину.
Проектування ребристого монолітного перекриття здійснюють у такій послідовності:
1. Приймають необхідні дані для виконання проекту (табл. 1).
2. Виконують компоновку перекриття.
3. Розраховують елементи перекриття: плиту та другорядну балку за першою групою граничних станів.
4. Розробляють робочі креслення розрахованих конструкцій на аркуші формату А-І.
Таблиця 1
