131Equation Chapter 1 Section 3вступ
За останні роки в Україні все більше уваги приділяється використанню монолітного залізобетону. Це обумовлено рядом переваг: більш виразна архітектурна форма будівлі, підвищена жорсткість, монолітне з’єднання елементів, підвищена стійкість до агресивних впливів навколишнього середовища, використання матеріалів та обладнання з урахуванням можливостей будівельної організації, зменшення вартості у порівнянні зі збірними конструкціями.
Опрацьовані методичні вказівки призначені для використання студентами напрямів «Залізничні споруди та колійне господарство», «Гідротехніка (водні ресурси)» при виконанні курсового проекту з дисципліни «Будівельні конструкції».
Вказівки містять приклад розрахунків та конструювання елементів перекриття, а також питання для самоконтролю.
1. Загальні відомості
У монолітних ребристих перекриттях робоча арматура розташована в ребрах головних та другорядних балок, які взаємно перетинаються під прямим кутом і з’єднані між собою монолітною плитою.
За конструктивним рішенням варіанта розглядається ребристе перекриття з балочними плитами. Це означає, що відношення сторін опорного контуру плити повинно бути не менше двох (рис. 1):
,
депроліт плити;
–проліт другорядної балки.

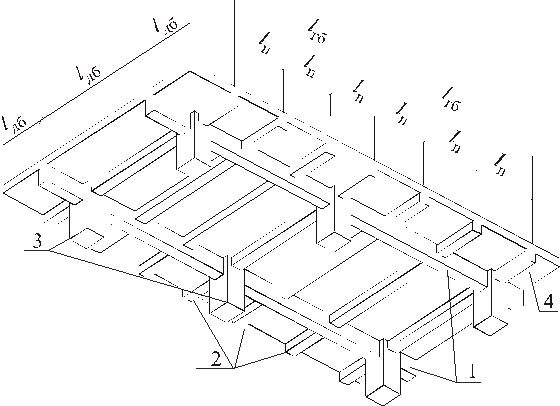

Рис. 1. Монолітне ребристе перекриття з балочними плитами: 1 – головні балки; 2 – другорядні балки; 3 – колони; 4 – плита
Таблиця 1
Вихідні дані для проектування
№ пор. |
Назва параметра |
Значення |
1 |
Довжина приміщення в осях , м |
36 |
2 |
Ширина приміщення в осях , м |
22 |
3 |
Кількість поверхів |
4 |
4 |
Висота поверху , м |
4,8 |
5 |
Стіни з керамічної цегли, товщиною, м |
0,51 |
6 |
Вага підлоги з підготовкою (покрівлі з утеплювачем) , кН/м2 |
1,1 |
7 |
Тимчасове (корисне) навантаження , кН/м2 |
10,0 |
8 |
Коефіцієнт надійності за навантаженням |
1,3 |
9 |
Коефіцієнт надійності за призначенням |
0,95 |
10 |
Бетон елементів перекриття, класу |
В25 |
11 |
Арматура плити, класу |
А400С, Вр-І |
12 |
Арматура балок, класу |
А400С |
2. Компоновка міжповерхового Перекриття
Конструктивні схеми перекриття (компоновка) відрізняються величиною прольотів або напрямом головних балок, які можуть бути розташовані в поперечному чи поздовжньому напрямах будівлі. Другорядні балки розташовуються перпендикулярно до головних.
Основною несучою конструкцією ребристого перекриття є головні балки, які спираються на колони і сприймають навантаження від плити через другорядні балки.
Орієнтація головних балок приймається в залежності від призначення будівлі, вимог освітлення, просторової жорсткості, вентиляції та технології виробництва.
Завдяки розташуванню головних балок у поперечному напрямі будівлі підвищується її загальна жорсткість.
При розташуванні головних балок у поздовжньому напрямі жорсткість будівлі зменшується. Часте розташування другорядних балок обумовлює зменшення ширини віконних прорізів, а перехід до збільшених віконних прорізів вимагає використання перемичок з підвищеною несучою спроможністю.
