Часть IV
ВЫЯВЛЕНИЕ ОБЪЕМНО- ПРОСТРАНСТВЕННЫХ ФОРМ
Глава 14.Значение принципа выявления/фоРхМ
Выявить поверхность, объем, пространство значит подчеркнуть особенность и характер пространства, характер и положение в пространстве поверхности и объема, сделать их выразительными при направленном и рассеянном освещении и ясно воспринимаемыми зрителем, масштабными.
Работу над выявлением объемно-пространственных форм можно разделить на два этапа.
На первом этапе необходимо выяснить особенности данной объемно-пространственной формы. Так, для поверхности и объема эу рактерны: соотношения сторон, форма плана, силуэт, положение в пространстве и т.п. Для проотран- ства характерны: развитость по осям координат, форма плата, степень замкнутости, положение в пространстве элементов, сорганизующих его, поверхности Основания и перекрытия (в интерьерах), расположение композиционного центра и доминанты в пространстве и т.д.
На втором этапе необходимо определить сумму /средств и приемов, с помощыю которых можно выявить характер организуемой объемно-простшшственной формы и которые способствуют ее выразительности. /
К осно/ным приемам выявления объемно-пространственных форм можно отнести членения, сопоставления контрастных поверхностей сопоставления массы и пространства, введение учета и фак/уры.
/Наиболее распространенные средства выявления объемно-про- отранственных форм — членения. /В архитектуре членения могут
быть вызваны функциональной организацией соодожения, конструктивным решением, идейно-художественными соображениями.
В арххотектурной композиции членения /аще всего возникают на основе разделения функционального процесса на отдельные звенья. Необходимость такого разделения возникает во всех видах функциональных процессов: в технологиче- с^шх процессах промышленного :роизводства, в различных видах организации общественной жизни — культуре, спорте, учебе, научной деятельности и т.д.
В квартирах изолируются прихожая, место приготовления пищи, жилое пространство, место для сна, санитарные узлы и т.д.
Второй причиной возникновения членений в архитектурных объемах может быть конструктивная структура архитектурных объемов.
В стоечно-балочных системах такими членениями являются колонны, несущие стоны, стеновые панели, каркасы стеклянных витражей, конструктивные системы перекрытий. Некоторые конструктивные системы не требуют членений, как, например, сплошные стены и перекрытия, в которых конструктивная структура, скрыта за гладкими сплошными поверхностями, или некоторые своды-оболочки, опирающиеся непосредственно на основание и представляющие собой сплошные железобетонные или ар- моцементные поверхности.
Очень часто конструктивные решения создают основу композиции сооружения. Конструктивные элементы не скрывают, а напротив.
)
Тема: ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ
Введение.
Осмысление пространства, данного человеку в ощущениях, феноменально, началось много тысячелетий назад. Результаты этого осмысления известны нам в двух автономных формах: литературная запись космогонических мифов и предметно-образная запись, представленная как в материале мегалитических сооружений, так и в наскальных рисунках неолита (греч. kosmogonia- происхождение мира). Заслуживает внимания тот факт, что не смотря на параллелизм автономных форм представления пространства, в историческом измерении эта автономность перерастает в обособленность, которая порождает целый ряд проблем на путях развития человеческого познания.
Выраставшие из вербального рассуждения, опиравшиеся на литературную запись, наукипостепенно вырабатывают свои представления о пространстве (Евклид, Лобачевский, Риман, Гаусс, Эйнштейн, Минковский и т.д.). По мере обособления от единого «техне», развивающаяся в процессе экспериментирования.техникавырабатывает особую систему формализации (начертательная геометрия и различные системы проекций объемного тела на плоскости). Принципиально дистанцируясь от «техне», как синкретического умения изготовлять предметы,пластические искусствазамыкаются в границах собственных способов представления пространства (иконопись различных систем, центральная и обратная перспектива и т.д.).
Преодоление разрыва между обособившимися способами представления пространства, поиск путей синтеза разных знаний о нём - особая теоретическая проблема немалой сложности.
Эта проблема особенно актуальна для архитектуры, которая не только исследует, осмысляет и описывает пространство, но, что самое главное, создаёт его для жизни и деятельности человека. Культура пространственных представлений, богатство средств именно пространственных преобразований в целом определяют специфику профессиональной деятельности архитектора.
В настоящее время в архитектуре имеется множество всевозможных знаний о пространстве, полученных разными путями и методами, которые в итоге должны быть синтезированы в профессиональном понятии «архитектурного пространства», однако теория архитектуры не предлагает метода этого синтеза, она всё ещё только подходит к формированию этого фундаментального понятия.
1. Пространство «реальное», «перцептуальное» и «концептуальное».
Необходимо четко различать:
пространство реальное,существующее так сказать «на самом деле»;
пространство перцептуальное,т.е. пространство, каким его воспринимает человек при помощи своих органов чувств, прежде всего зрения и осязания. Это- индивидуальный образ пространства(лат.perceptio- восприятие, непосредственное отражение объективной действительности);
пространство концептуальное,т.е. некоторое научное, идеальное представление о реальном пространстве (лат.conspectus- содержание понятия, смысл, мысль).
Строго говоря, общее между этими видами пространства - в их соответствии, так как последние два, отражая, моделируютпервое. Концептуальных пространств может быть, очевидно, сколько угодно, и все они будут представлением двух других видов пространства.
А&А**— -
1куPC, .ПРОСТРАНСТВО. LPSJfT
Скорее всего, первой конкретно - научной концепцией пространства является его евклидово представление в форме евклидовой геометрии.
Геометрия складывалась как наука о непосредственно наблюдаемом пространстве. Первые геометрические понятия формировались на основе удовлетворения практических потребностей - потребности в определении емкости сосудов, амбаров, в измерении площади участков. Поскольку характеристики объемов и площадей на первый взгляд не зависят от материала, из которого состоит объект, его химических, физических и других свойств, от них абстрагируются, учитывая лишь пространственные свойства.
В IIIвеке до нашей эры Евклид завершил создание своей геометрии, которая затем господствовала в науке около трех тысячелетий и в практически неизменной форме дошла до нашего времени.
2. Композиционное моделирование. Ограничение пространства в моделях.
В реальном пространстве архитектура выступает в виде материального тела,в перцептуальном - в форме художественного образа,в концептуальном она выступает как некая модельреальной или вероятностной пространственной ситуации.
В предшествующих лекциях было отмечено, что в границах дисциплины «Объемно-пространственная композиция» мы имеем дело, во-первых, с определенной профессиональной концепцией пространства, во-вторых, с идеальными знаковыми моделями,обеспечивающими свободу конструктивных преобразование вплоть до разрушения и перестройки формы. Средства архитектурной композиции «обслуживающие» эти преобразования, направлены с одной стороны на достижение целостности и гармонической организацииархитектурной формы, а с другой - на достижение её выразительности (экспрессивности).
В процессах композиционного моделированиязнаковые модели выступают в роли заместителей реальных объектов.Преобразования, которые осуществляются при помощи знаков в идеальной действительностии для которых эти знаковые модели собственно создаются, невозможно осуществлять с реальными объектами.В этом заключается операционная функциязнаковых моделей.
Пространство модели (пространство представления),согласно принятым нормам, рассматривается как параллелепипедили его проекция. Параллелепипед задается системой прямоугольных координат, предложенной в своё время Декартом.
Стороны параллелепипеда (границы модели) принято ориентировать по сторонам света. Если это чертеж, то север обычно наверху или в противоположной от исполнителя стороне. Таким образом, любой объект, разрабатываемый в модели, ориентирован по сторонам параллелепипеда (в системе координат) и по сторонам света.
В архитектурную задачу входит установка на проектирование не одного изолированного объекта, а системы объектов,связанных между собой согласно некоторому композиционному принципу. Поэтому в модели определяются как границы объектов, так и пространственные границы систем.
Изобразительным воплощением (знаком) пространства представления выступает ритмическая решётка.Изображение в виде решётки не означает, что архитектурный объект представляет собой некую систему повторяющихся простейших модулей связанных решёткой, но означает, что пространство модели, в котором осуществляются композиционные преобразования, имеет именно такую структуру (см. также лекцию по теме «Симметрия»). Структурные линии решётки
Л- Zcd
устанавливают всеобщие связи объекта в пространстве, а также указывают ритмическую темуего возможного преобразования. С этими линиями связывают так называемый «прозрачный рисунок» - способ моделирования объекта одновременно изнутри и снаружи. Они проводятся с избытком и запасом, обозначая пространства находящиеся за границами проектируемого объекта.
3. Пространство и масса. Свойства архитектурного пространства.
Согласно концепции принятой в формальной теории композиции, «...элементы пространства присутствуют там, где промежутки между границами масс приобретают характер той или иной геометрической фигуры». В первом приближении можно было бы рассматривать элементы пространства как «негативы» элементов массы. Пространство в этом случае выступает как результат «наполнения» объема, а элементы пространства могут быть выделены, если соблюдаются те же условия что и при выделении элементов массы.
Как отмечает профессор искусствоведения, академик Б.Р.Виппер - «...в способности воспринимать и формировать пространство в виде позитива и негатива проявляется главное своеобразие архитектурной концепции, столь отличной от концепции и скульптора, и живописца, и графика. При этом нужно иметь в виду, что главный стержень архитектурной концепции - ритмическое отношение между позитивом и негативом, между массой и пространством(курсив И.П.) - графически, на бумаге может быть зафиксирован только в виде отвлеченныхгеометрических форм.... Самая сложная ступень ритмического чутья проявляется в организации нескольких пространств, в ансамбле целого ряда зданий, когда в распоряжении архитектора оказывается тройственный контраст элементов - внутреннее пространство, кубическая масса и наружное пространство».
Элементарные, или как их еще называют - «объективные свойства» пространства, при такой геометрической интерпретациибудут следующие: величина, пропорции, очертания, форма, положение, ориентация.

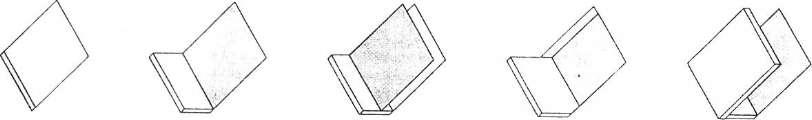

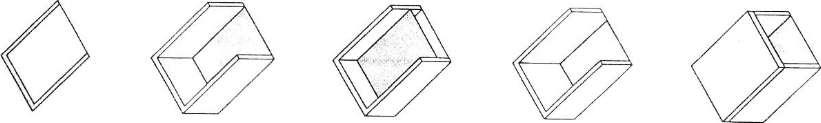

Определение и преобразование пространственных отношений производится на моделях путем соответствующего преобразования геометрических характеристик элементов ограничивающих пространство.Однако простого наличия элементов, фиксирующих границы и форму пространства, недостаточно для того, чтобы оно приобрело качества организованного, архитектурного пространства.Необходимым условием художественной организации пространства являетсявзаимодействиепространства и формирующих его элементов. Это взаимодействие возникает на основе определенных пластическихкачеств самих элементов - их величины и пропорций, масштаба, формы, фактуры и членений, цвета и тона и т.д.
