- •3. Известны следующие данные контейнерного морского судна: водоизмещение d, осадка т, отношение в/т, коэффициенты полноты . Подсчитать площадь вл и площадь погруженной части мидель-шпангоута судна.
- •4. Судно имеет ширину в, осадку т. Определить силы давления морской воды на днище и на борт трюма длиной l тр. Обводы корпуса в районе скулы считать прямоугольными.
- •5. В двух соседних цистернах танкера находятся нефтепродукты с различными плотностями и уровнями. Построить эпюру суммарных давлений на переборку танкера, если известны н1 и н2, и . Рис 1.
- •12. Для теплохода «Новгород» по грузовому плану определены dw т, Мх тм, Приближенно оценить посадку судна при плотности воды . Рис 5.
- •13. При малом дифференте определить среднюю осадку д/э «Пенжина» по грузовой шкале, представленной на рисунке 6, зная, что dw т.
- •15. Воспользоваться масштабом Бонжана судна (рис 7) и определить водоизмещение судна и абсциссу ц.В. При осадке судна носом – Тн, кормой – Тк.
Номер варианта выбирается в зависимости от последней цифры номера зачетной книжки.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Последняя цифра номера зачетной книжки |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Задачи для выполнения контрольной работы по курсу «Общее устройство судов».
Рассматриваемые темы:
1) Форма и главные размерения судна.
2) Коэффициенты полноты судна.
3) Посадка судна.
4) Основы гидромеханики. Определение силы давления на поверхности.
6) Плавучесть.
7) Остойчивость.
8) Определение площадей.
9) Определение водоизмещение и абсциссы ц.в. судна по масштабу Бонжана.
10) Грузовая шкала.
11) Кривые элементов теоретического чертежа.
12) Диаграмма осадок носом и кормой.
1. У кормы судна стоит кран, который не позволяет замерить осадку на корме, поэтому замерены только осадка судна на миделе Тср и осадка носом Тн. Определить осадку кормой и дифферент.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
осадка судна на миделе Тср, м |
7,22 |
7,52 |
7,82 |
7,32 |
7,42 |
7,12 |
7,02 |
7,62 |
7,72 |
7,22 |
осадка носом Тн, м. |
6,34 |
5,71 |
6,68 |
3,85 |
6,05 |
6,44 |
5,89 |
3,97 |
5,74 |
7,65 |
2. Найти площадь ватерлинии, площадь погруженной части мидель-шпангоута и объёмное водоизмещение судна, коэффициенты полноты и главные размерения которого: L, B, T и .
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
L, B, T |
126,2х16,32х8,98 |
131,2х17,42х9,40 |
118,6х13,32х7,98 |
112,8х14,32х7,68 |
112,2х13,92х7,66 |
128,8х17,15х9,05 |
135,1х18,52х9,91 |
131,6х17,52х9,55 |
1371х18,92х9,96 |
113,6х13,92х7,85 |
|
0,872х0,977х0,772 |
0,883х0,956х0,785 |
0,855х0,987х0,770 |
0,856х0,981х0,786 |
0,871х0,979х0,775 |
0,863х0,974х0,782 |
0,881х0,967х0,763 |
0,859х0,968х0,765 |
0,845х0,966х0,760 |
0,842х0,947х0,692 |
3. Известны следующие данные контейнерного морского судна: водоизмещение d, осадка т, отношение в/т, коэффициенты полноты . Подсчитать площадь вл и площадь погруженной части мидель-шпангоута судна.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
D, т |
23400 |
24700 |
25800 |
26900 |
27700 |
29800 |
31500 |
32600 |
22600 |
34300 |
В/Т |
2,78 |
2,84 |
2,46 |
2,67 |
2,86 |
2,74 |
2,56 |
2,68 |
2,76 |
2,63 |
|
0,793х0,985х0,701 |
0,859х0,968х0,765 |
0,883х0,956х0,785 |
0,785х0,975х0,712 |
0,845х0,966х0,760 |
0,863х0,974х0,782 |
0,842х0,947х0,692 |
0,855х0,987х0,770 |
0,871х0,979х0,775 |
0,881х0,967х0,763 |
4. Судно имеет ширину в, осадку т. Определить силы давления морской воды на днище и на борт трюма длиной l тр. Обводы корпуса в районе скулы считать прямоугольными.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
BхT, м |
16,32х8,98 |
17,42х9,40 |
13,32х7,98 |
14,32х7,68 |
13,92х7,66 |
17,15х9,05 |
18,52х9,91 |
17,52х9,55 |
18,92х9,96 |
13,92х7,85 |
lтр, м |
25 |
20 |
18 |
15 |
15 |
20 |
22 |
25 |
22 |
18 |

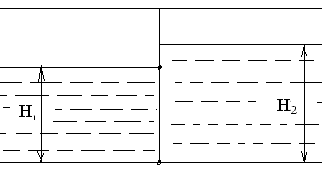

5. В двух соседних цистернах танкера находятся нефтепродукты с различными плотностями и уровнями. Построить эпюру суммарных давлений на переборку танкера, если известны н1 и н2, и . Рис 1.
Рис 1.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Н1, м |
7 |
8 |
9 |
6 |
7 |
8 |
7,5 |
8,5 |
9,5 |
6,5 |
Н2, м |
10 |
11 |
12 |
9 |
11,5 |
12,5 |
9,5 |
10,5 |
12 |
10 |
, кг\м3 |
740 |
780 |
820 |
860 |
900 |
900 |
780 |
820 |
860 |
740 |
, кг\м3 |
880 |
840 |
800 |
760 |
720 |
760 |
880 |
840 |
800 |
760 |
6. Скуловой лист судна имеет длину l м, радиус закругления листа Rм, и центральный угол =900. Определить равнодействующую силы давления F и ее наклон к горизонту , если осадка судна Т, плотность воды 1000кг/м3. (рис. 2)
рис 2.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Т,м |
2,3 |
2,4 |
2,2 |
2,5 |
1,5 |
1,8 |
1,7 |
1,8 |
1,9 |
2,0 |
R, м |
0,80 |
0,90 |
1,0 |
1,1 |
1,2 |
1,3 |
0,80 |
1,5 |
1,4 |
1,6 |
l,м |
5 |
4 |
6 |
5 |
4 |
6 |
5.5 |
4.5 |
6.5 |
7 |

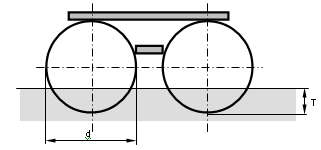

7. Понтон состоит из двух цилиндрических поплавков, диаметром d, жестко соединенных между собою. Длина каждого понтона L. Найти вес понтона, если его средняя осадка порожнем в воде с удельным весом γ = 1,01 т/м3 составляет Т (рис 3).
Рис 3.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
d ,м |
1 |
1.5 |
1.8 |
2 |
2.2 |
1.4 |
1.6 |
1,8 |
1,9 |
2,0 |
L, м |
6 |
6.5 |
7.5 |
8 |
7.5 |
7 |
6.5 |
7 |
7.8 |
8 |
T,м |
0.25 |
0.37 |
0.46 |
0.76 |
0.84 |
0.75 |
0.68 |
0.66 |
0.86 |
0.76 |
-
Грузовое судно вышло из речного порта, имея водоизмещение D (число тонн на 1 см осадки p1см). В пути израсходовано топлива Р1 и приняты в промежуточных портах грузы суммарным весом Р2. Определить, как изменится средняя осадка судна по приходе в конечный морской порт, где вода имеет удельный вес γ = 1,02 т/м3.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
D ,т |
2500 |
2800 |
2700 |
3000 |
3400 |
2400 |
2600 |
2600 |
2900 |
3100 |
P1, т |
15 |
16 |
18 |
20 |
14 |
16 |
17 |
18 |
19 |
15 |
P2, т |
90 |
88 |
95 |
95 |
86 |
80 |
80 |
90 |
92 |
98 |
p1см т/см |
7.0 |
6.5 |
6.8 |
7.0 |
7.2 |
7.5 |
7.8 |
6.8 |
6.6 |
7.4 |
9. Найти поперечную и продольную метацентрические высоты плавучего крана, корпус у которого имеет форму параллелепипеда длиной L, высотой H, шириной B. Возвышение центра масс над основной плоскостью zg, осадка Т.
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
LхBхНхT |
40х20х3,5х1 |
40х20х3,5х1,5 |
40х20х3,5х2 |
40х20х3,5х2,5 |
42х22х3,8х3 |
36х18х3,2х1 |
36х18х3,2х1,5 |
36х18х3,2х2 |
36х18х3,2х2,5 |
38х22х3,6х3 |
zg, |
7 |
7,5 |
8 |
6,5 |
9 |
6,5 |
7,5 |
7 |
8 |
8,5 |
10. Для д\э «Пенжина» определить поперечную и продольную МВ при zg=7,0м, если осадка Т. Определить также коэффициенты полноты ватерлинии, коэффициент полноты мидель-шпангоута, и общей полноты. Рис 4.

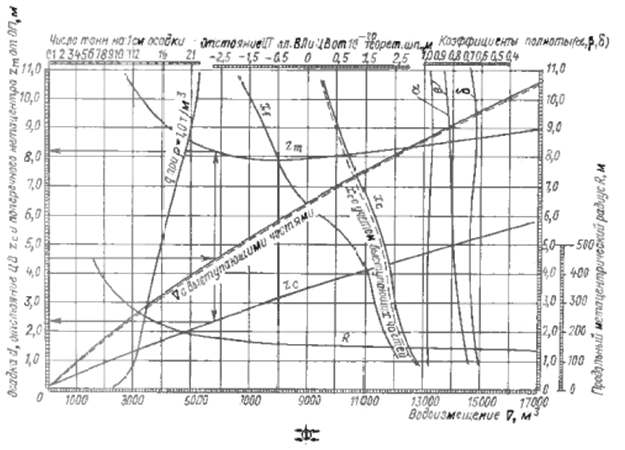

Рис 4. Кривые элементов теоретического чертежа д/э «Пенжина».
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Т,м |
4,5 |
5,5 |
6,5 |
7,5 |
8,5 |
9,5 |
5,2 |
5,8 |
7,2 |
8,2 |
R, м |
0,80 |
0,90 |
1,0 |
1,1 |
1,2 |
1,3 |
0,80 |
1,5 |
1,4 |
1,6 |
l,м |
5 |
4 |
6 |
5 |
4 |
6 |
5.5 |
4.5 |
6.5 |
7 |
11. На судне длиной L и водоизмещением D из кормовой дифферентной цистерны перекачали в носовую m воды. Расстояние между центрами тяжести цистерн l. Какой дифферент получит судно, если продольная метацентрическая высота Н?
Вариант |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
D, т |
9000 |
9500 |
10000 |
11000 |
12000 |
15000 |
18000 |
14000 |
17000 |
19000 |
L, м |
100 |
105 |
105 |
110 |
110 |
112 |
118 |
116 |
118 |
120 |
l, м |
80 |
82 |
82 |
86 |
86 |
88 |
90 |
88 |
90 |
92 |
m, т |
500 |
600 |
600 |
450 |
600 |
650 |
750 |
600 |
700 |
700 |
Н, м |
130 |
132 |
132 |
134 |
138 |
138 |
142 |
137 |
140 |
144 |
