2.4 Технико-экономическое сравнение вариантов

К основным техническим показателям относятся: надёжность электроснабжения и долговечность объекта в целом и отдельных его частей, условия обслуживания, количество обслуживающего персонала, расход цветного металла на провода, величина номинального напряжения сети.

I- вариант

Таблица 8

Участок	Район по гол.	Тип опоры	Тип провода	Цена
А-1	II	ж.б.	АС-185	12,9
1-3	II	ж.б.	АС-240	16,4
1-2	II	ж.б.	АС-240	16,4
А-2	II	ж.б.	АС-240	16,4

(Л-7 таблица § 42.2)

Определяем капитальные вложения в сооружений воздушных линий:

Определяем потери электроэнергии в линии:

=3800 ч (Л-4, рис.4-3)

Стоимость потерь электроэнергии в линии:

Стоимость отчислений на амортизацию и капитальный ремонт:

см. Л-9 таблица 4-2

Капитальные вложения в подстанции:

Таблица 9

№ п/ст	I-вар	II-вар
1	520+290	400+290
2	360	240
3	130	130
Итого:	К1п/ст =1040000	К2 п/ст =848000

(Л-7 таблица 49.3.)

Годовые эксплуатационные издержки:

Эксплуатационные расходы:

II- вариант

Таблица 10

Участок	Район по гол.	Тип опоры	Тип провода	Цена
1-3	II	ж.б.	АС-185	12,9
А-1	II	ж.б.	2хАС-240	27,8
А-2	II	ж.б.	2хАС-240	27,8

(Л-7 таблица § 42.2)

Определяем капитальные вложения в сооружений воздушных линий:

Определяем потери электроэнергии в линии:

=3800 ч (Л-4, рис.4-3)

Стоимость потерь электроэнергии в линии:

Стоимость отчислений на амортизацию и капитальный ремонт:

см. таблица 4-1 Боровикова (Л-7)

Капитальные вложения в подстанции

Эксплуатационные расходы:

20

Участок 1-3

Рис. 17

Производим расчёт мощностей в режиме минимальных нагрузок для участка 1-3

Схема баланса мощности участка 1-3

Рис.18

21

Подстанция №1

Рис.19

Подстанция № 2

Рис.20

22

24

Производим расчёт мощностей в режиме минимальных нагрузок

Участок 2-А

Участок А-1

Рис.21

25

Расчет сети в аварийном режиме

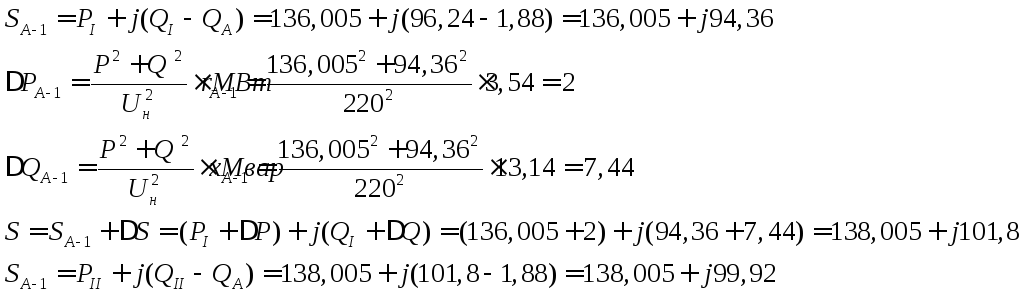

Производим расчёт мощностей в режиме аварийных нагрузок

Участок 2-А

Участок А-1

Рис.22
