- •Физические свойства строительных материалов
- •1. Определение истинной плотности
- •3. Определение насыпной плотности сыпучих материалов
- •4. Определение пористости и пустотности
- •5. Определение водопоглощения
- •6. Определение влажности, материала
- •7. Определение гигроскопичности.
- •8. Определение морозостойкости
- •Контрольные вопросы
- •Механические свойства строительных материалов
- •1. Определение предела прочности при изгибе
- •2.Определение предела прочности при сжатии
- •3. Определение истираемости
- •4. Определение хрупкости
- •Степень хрупкости материалов
- •5. Определение твердости
- •6. Определение водостойкости
- •Контрольные вопросы
- •Определение теплопроводности и огнестойкости строительных материалов
- •1. Определение теплопроводности
- •2. Определение огнестойкости
- •2. Оценка формы, фактуры и рисунка
- •Контрольные вопросы
- •Изучение основ комплексной количественной оценкикачества строительных материалов
- •1. Графическое изображение дерева свойств
- •2. Общие показатели свойств сравниваемых материалов
- •Дерево свойств строительных материалов и изделий
- •Общие показатели свойств сравниваемых материалов
- •4. Определение величины интегрального качества каждого из
- •Контрольные вопросы
- •Изучение эксплуатационно-технических свойств строительных материалов из древесины
- •1. Определение влажности
- •2. Определение плотности при влажности в момент испытания
- •3. Определение линейной и объемной усушки
- •4. Определение предела прочности при сжатии древесины вдоль и поперек волокон
- •5. Оценка микро- и макроструктуры, определение пороков различных пород древесины
- •Показатели свойств породы древесины
- •6. Эстетические свойства древесины
- •Контрольные вопросы
- •Эксплуатационно-технические свойства материала из природного камня
- •2. Эстетические свойства природного камня
- •Изучение эксплуатационно-технических и эстетических свойств керамических материалов и изделий
- •Результаты испытаний керамических материалов
- •Оценка эстетических свойств керамических материалов
- •Контрольные вопросы
- •1. Определение средней плотности
- •2. Определение предела прочности (марки изделия)
- •2.1. Разрушающий метод
- •2.2. Неразрушающий (ультразвуковой) метод
- •3. Эстетические свойства
- •Оценка эстетических характеристик материала
- •Контрольные вопросы
- •Строительные материалы на основе полимеров. Эксплуатационно-технические и эстетические свойства
- •Оценка эстетических характеристик полимерных материалов
- •Контрольные вопросы
- •Библиографический список
ЛАБОРАТОРНАЯ РАБОТА № 1
Физические свойства строительных материалов
Ц е л ь р а б о т ы: ознакомиться с методами определения основных физических свойств строительных материалов и изучить эти свойства.
А п п а р а т у р а и м а т е р и а л ы: весы технические; весы для гидростатического взвешивания; пикнометр емкостью 50-100 мл; ступка фарфоровая с пестиком; сито № 02; сушильный шкаф; песчаная или водяная баня; термометр; эксикатор; металлическая линейка или штангенциркуль; мерный цилиндр емкостью 500 мл; металлическая мерная емкость (объемометр); парафин технический; влагомер; материалы для испытаний.
ХОД ВЫПОЛНЕНИЯ РАБОТЫ
1. Определение истинной плотности
Сущность метода заключается в определении массы, измерении объема в абсолютно плотном состоянии (т.е без пор и пустот) и вычислении плотности материала как отношения массы к объему.
Перед определением истинной плотности (ρист) материал предварительно измельчают и просеивают через сито № 02. Порошок в количестве 20-30 г высушивают до постоянной массы при температуре 105°С и затем охлаждают в эксикаторе.
Высушенный пикнометр взвешивают на технических весах (m1) с точностью до 0,01 г. Берут навеску массой 10 г от приготовленной пробы, помещают ее в пикнометр и вновь взвешивают (m2). В пикнометр с навеской заливают дистиллированную воду до половины его объема и кипятят на водяной (песчаной) бане в течение 15-20 мин для удаления пузырьков воздуха.
После удаления пузырьков воздуха пикнометр охлаждают проточной водой до комнатной температуры, доливают до метки, тщательно вытирают от остатков воды и снова взвешивают (m3). После этого пикнометр освобождают от содержимого, промывают водой, заполняют дистиллированной водой до метки, обтирают и вновь взвешивают (m4).
Истинная плотность или масса единицы объема материала в абсолютно плотном состоянии, кг/м3 :
, (1.1)
где m – масса сухого образца, г; Va – объем образца в абсолютно плотном состоянии, см3 , равный:
, (1.2)
где (m2 –m1 ) – масса сухого порошка, г; m3 – масса пикнометра с пробой и дистиллированной водой, г; m4 – масса пикнометра с дистиллированной водой, г; ρв – плотность воды, равная 1000 кг/м3 (1 г/см3).
Значение ρист вычисляют как среднее арифметическое двух испытаний.
2. Определение средней плотности
Средняя плотность материала вычисляется как отношение его массы к объему в естественном (т.е. с учетом пор и пустот) состоянии, кг/м3 :

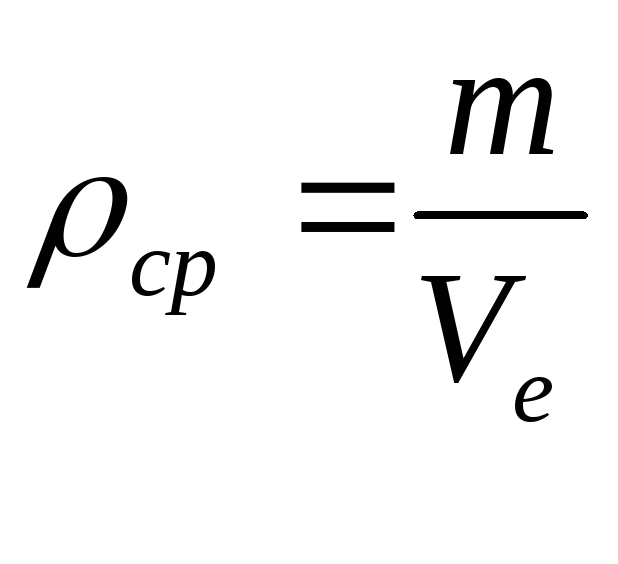

, (1.3)
где m – масса сухого образца, г; Vе - объем образца в естественном состоянии, см3 .
Методы определения средней плотности зависят от геометрической формы образца (правильной или неправильной) и его пористости.
2.1. Определение средней плотности на образцах
правильной геометрической формы
Высушенный до постоянной массы образец измеряют металлической линейкой или штангенциркулем с точностью до 0,1 мм и определяют его объем. Затем образец взвешивают на технических весах с точностью до 0,01 г и определяют среднюю плотность по формуле (1.3). Результат вычисляется как среднее арифметическое двух измерений.
2.2. Определение средней плотности на образцах
неправильной геометрической формы
Куски материала неправильной формы, предварительно очищенные от пыли и высушенные до постоянной массы взвешивают на технических весах с точностью до 0,01 г. Затем образец погружают в расплавленный парафин и иглой удаляют пузырьки воздуха, образующиеся на парафиновой пленке. Покрытие поверхности парафином производят в целях предотвращения проникновения влаги в открытые поры материала.
Образец обвязывают тонкой нитью и взвешивают на весах гидростатического взвешивания на воздухе и в воде. Разница в массе образца на воздухе и в воде, деленная на плотность воды, будет соответствовать объему этого образца (согласно закону Архимеда).
Средняя плотность образца неправильной формы, г/см3:

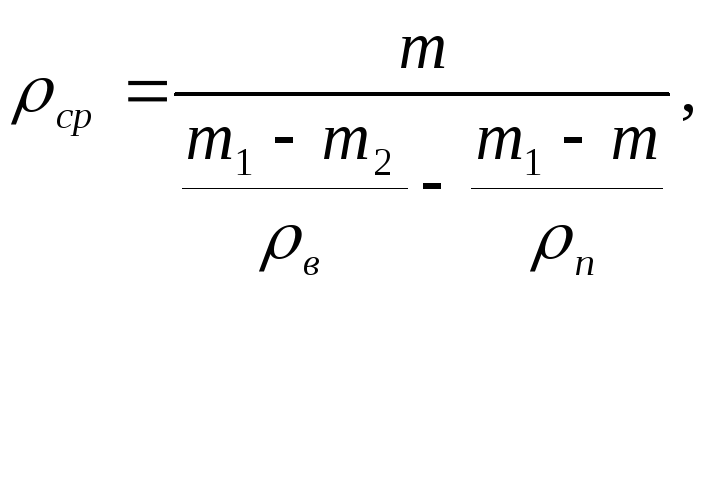

(1.4)
где m – масса сухого образца, г; m1 – масса образца, покрытого парафином и взвешенного на воздухе, г; m2 – масса образца, покрытого парафином и взвешенного в воде, г; ρв – плотность воды, равная 1 г/см3 ; ρпар - плотность парафина, равная 0,93 г/см3 .
