ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ
Московский государственный технический университет «МАМИ»
Кафедра «Колёсные и Гусеничные Машины»
Техническое задание
НА СОЗДАНИЕ КОМПЛЕКСА СРЕДСТВ АВТОМАТИЗАЦИИ
ДЛЯ ТРАКТОРА МТЗ-102.
Студент Снегирёв А. А.
Группа 9-АТ-5
Руководитель д.т.н.,
проф. Шипилевский Г. Б.
Москва – 2011
-
Назначение и область применения.

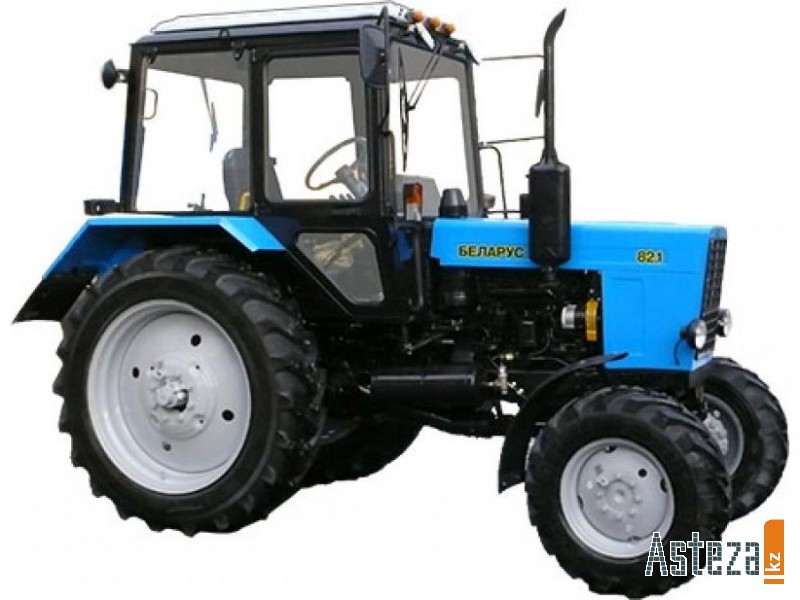

Комплекс предназначен для автоматизации и управления тракторами МТЗ-102 класса 1,4.
Основные характеристики трактора приведены в приложении 1 к настоящему заданию.
Основными операциями, выполняемыми этими универсально-пропашными тракторами, являются выполнение самых разнообразных сельскохозяйственных работ — от подготовки почвы под посев, уход за сельскозяйственными культурами, до уборочных операций; могут использоваться в лесном, коммунальном хозяйстве, строительстве и промышленности, приспособлены для работы в различных климатических зонах с навесными, полунавесными и прицепными машинами орудиями. Тракторы так же они могут быть использованы для выполнения трудоемких работ в агрегате с бульдозерами, экскаваторами, погрузчиками, ямокопателями, а так же на специальных и транспортных работах и для привода различных стационарных сельскохозяйственных машин.
Примерное содержание операторской деятельности водителя при выполнении основных операций описано в приложении 2 к настоящему заданию.
-
Основание для разработки.
Предложение отдела главного конструктора, рассмотренное и одобренное на заседании Технического совета предприятия (протокол № 10026 от 27.05.2005 года).
План опытно-констукторских работ предприятия на 2008 – 2009 год.
-
Источники разработки.
Отчёты по результатам испытаний макетных образцов систем автоматического контроля и управления за 2003 – 2005 годы.
Отчёты по результатам научно-исследовательских работ НАТИ и других организаций в области автоматизации контроля и управления.
Отчёты по результатам маркетинговых исследований, проведённых отделом главного конструктора в 2002 – 2007 годах.
-
Содержание разработки.
Конструкторская документация по средствам автоматического контроля и управления для тракторов МТЗ-102.
Технологическая документация для производства средств автоматического контроля и управления для тракторов.
Эксплуатационная документация для производства средств автоматического контроля и управления для пользователей и для дилерско-сервисной сети.
-
Состав изделия.
Состав комплекса определён в результате анализа операторской деятельности водителя при выполнении основных операций и содержит средства штатного оснащения тракторов (100% выпуска) и средства, устанавливаемые по заказу потребителя (с ориентировочной оценкой доли выпуска).
Штатное оснащение:
- система контроля технического состояния и режимов работы (электронный щиток приборов) и аварийной защиты;
Заказное оснащение:
- система автоматического вождения междурядной обработки (70% выпуска тракторов класса 1,4);
- система автоматического регулирования положения навесного устройства, включая систему управления гидроувеличителем сцепного веса в зависимости от буксования (40% выпуска);
- эксплуатационно-технологический монитор на базе датчика действительной скорости (40% выпуска колёсных тракторов).
