5. Спряження комп’ютера з нестандартними зовнішніми пристроями через паралельний порт План
5.1. Порядок обміну даними через порт принтера (інтерфейсу Centronics)
5.2. Протоколи та типи паралельного порта
5.3. Фізичний і електричний інтерфейс
5.4. Програмне управління портами принтера
5.5. Проектування апаратури для спряження з Centronics
5.6. Програмування паралельного порту під Windows NT/2000/XP
5.7. Використання бібліотеки io.Dll для доступу до портів у Windows 95/98/nt/2000/xp
/ Порт принтера, паралельний порт, LPT - за інтерфейсом Centronics
LPT - Line Printer, порядковий принтер /
5.1. Порядок обміну даними через порт принтера (інтерфейсу Centronics)
Основне призначення Centronics (аналог ИРПР-М) – це під’єднання до комп’ютера принтерів різних типів. Тому розміщення контактів роз’єму, призначення сигналів та програмні засоби орієнтовані на це застосування. В той же час через Centronics можна керувати й нестандартними зовнішніми пристроями. Перевагами Centronics є стандартність, простота та паралельність (рис.1) та низька ймовірність вивести комп’ютер з ладу (порівняно з ISA).
Для зв’язку комп’ютера із зовнішніми пристроями служать порти. Одні порти служать для вводу даних в комп’ютер, а інші - для виводу. Дані в порт записуються і зчитуються по шині даних D0-D7 (8 біт), а для вибору конкретного порту використовується шина адреси A0-A15 (16 біт). Кабель (25/DB-25S/ - 36.

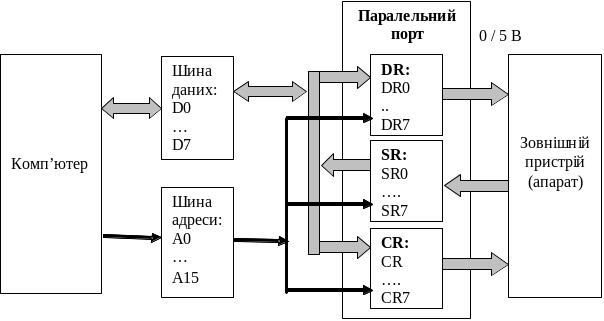

Рис.1. Ввід-вивід даних через паралельний порт
Фактично паралельний порт складається з трьох 8-бітних портів/ регіcтрів:
1) DR – Data Register, 8 – бітний регістр даних (вивід з комп.)
2) SR - Status Register, 5-бітний регістр стану (ввід)
3) CR – Control Register , 4-бітний регістр контролю (вивід, але можливо ввід)
при цьому DR, CR служать для виводу даних з комп’ютера, а SR – для вводу (табл.1). Кожному біту (розряду) порту принтера фізично відповідає один контакт в роз’ємі. Використовується такі адреси портів принтера: LPT1 ($00378), LPT2 ($00278) і LPT3($003BC). Для більшості комп’ютерів адреси портів принтера (LPT1) в шістнадцятковій системі наступні: DR ($00378); SR ($00379), CR ($0037А), тобто адреса наступного регістра на 1 більша від попереднього, проте адреса першого порта може бути різною. Визначити адресу – в BIOS.
Логічній одиниці на розряді паралельного порту відповідає напруга +5В, а логічному нулю – 0 В. Проте, якщо розряд інверсний, то логічній одиниці відповідає 0 В, а логічному нулю – 5В.
SR дозволяє зчитувати дані із зовнішніх пристроїв, наприклад цифрові сигнали з різноманітних датчиків. Для SR не використовуються всі розряди, тому розряди вхідних сигналів DI звичайно зчитуються по 4 біти зі зсувом вліво на 3 біти (табл.1). Відповідно після зчитування потрібно програмно зсунути розряди SR7-SR3 вправо на 3 біти (поділити на 8). (рис. DI4-0 – SR7-3 – D4-0).
Поняття Centronics відноситься до набору сигналів, протоколу обміну і 36-контактному конектору, що встановлюється в принтерах.
Таблиця 1. Розряди паралельного порту (піни). / Сигнали інтерфейсу Centronics
|
Позначення розрядів (для комп’ютера) |
Позначення розрядів (для порту принтера) |
Контакт роз’єму на комп’ютері |
Контакт роз’єму на принтері |
Ввід (1) / вивід (0); і–інверсія |
Розряди вхідних сигналів |
DR |
DR0 |
D0 |
2 |
2 |
0 |
|
DR1 |
D1 |
3 |
3 |
0 |
|
|
DR2 |
D2 |
4 |
4 |
0 |
|
|
DR3 |
D3 |
5 |
5 |
0 |
|
|
DR4 |
D4 |
6 |
6 |
0 |
|
|
DR5 |
D5 |
7 |
7 |
0 |
|
|
DR6 |
D6 |
8 |
8 |
0 |
|
|
DR7 |
D7 |
9 |
9 |
0 |
|
|
SR |
SR3 |
Error |
15 |
32 |
1 |
DI0 |
SR4 |
Slct |
13 |
13 |
1 |
DI1 |
|
SR5 |
Pe |
12 |
12 |
1 |
DI2 |
|
SR6 |
Ask |
10 |
10 |
1 |
DI3 |
|
SR7 |
Busy |
11 |
11 |
1 / і |
DI4 |
|
CR |
CR0 |
Strobe |
1 |
1 |
0 / i |
|
CR1 |
Auto fd |
14 |
14 |
0 / i |
|
|
CR2 |
Init |
16 |
31 |
0 |
|
|
CR3 |
Scltin |
17 |
36 |
0 / i |
|
|
Земля |
Gnd |
Gnd |
18 – 25 |
16,17,19-30,33 |
|
|
Решту розрядів – заземлення. Немає сигналів живлення – як перевага.
Непід’єданані контакти – високий рівень
Призначення розрядів порта принтера:
Регістр DR
D0-D7 : 8 – розрядна шина даних, служить для передачі даних з комп’ютера в принтер.
Регістр SR
Error : Помилка
SLCT : Сигнал готовності принтера
PE : Сигнал закінчення паперу
Ask : Підтвердження принтера про прийом даних
Busy : Сигнал зайнятості принтера
Регістр CR
Strobe : Сигнал стробування даних (дозвіл приймати дані, які вже встановлені на шині та виконувати певні дії; передача даних або підготовка – строб (команда на виконання) – пасивний стан)
Auto fd : Сигнал переходу на новий рядок
Init : Ініціалізація принтера (очищення його буфера)
SLCT In : Сигнал принтеру про початок передачі даних
В порті принтера використовується ТТЛ-логіка (0 – 5В), довжина кабелю – 1,8м.
Протокол обміну даними по інтерфейсу Centronics наступний. Передача починається з перевірки джерелом сигналу Error. Якщо він встановлений, то обмін не виконується. Далі перевіряється стан сигнала Busy. Якщо він "0", то джерело виконує передачу байта даних. Для передачі байта джерело виставляє на лінії D0-D7 байт даних і видає сигнал Strobe#. Приймач за сигналом Strobe# (тут і далі по тексту значок "#" після назви сигнала є ознакою того, що сигнал має низький активний рівень) читає данні з шини даних і виставляє сигнал Busy на час його обробки. По закінченні обробки приймач видає сигнал ACK# й знімає сигнал Busy. Якщо на протязі тривалого часу (6 – 12 сек) джерело не отримує ACK#, то він приймає рішення про помилку "тайм-аут" (time-out) пристрою. Якщо після прийому байта приймач за певною причиною не готовий приймати дані, то він не знімає сигнал Busy. При програмній реалізації обміну по вказаному протоколу бажано обмежити час чекання зняття Busy (звичайно 30 – 45 сек), інакше можливе зависання програми.
