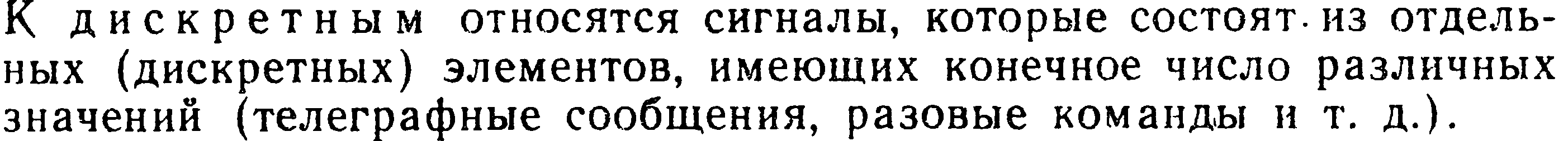

1.Структурная схема цсп. Непрерывные и дискретные сигналы. Шаг квантования.
и сточником информации (микрофон)
Непрерывные сигналы - это такие сигналы, которые могут принимать в некоторых пределах любые значения и являются непрерывными функциями времени(сигналы телефонии, радиовещания и т.д).

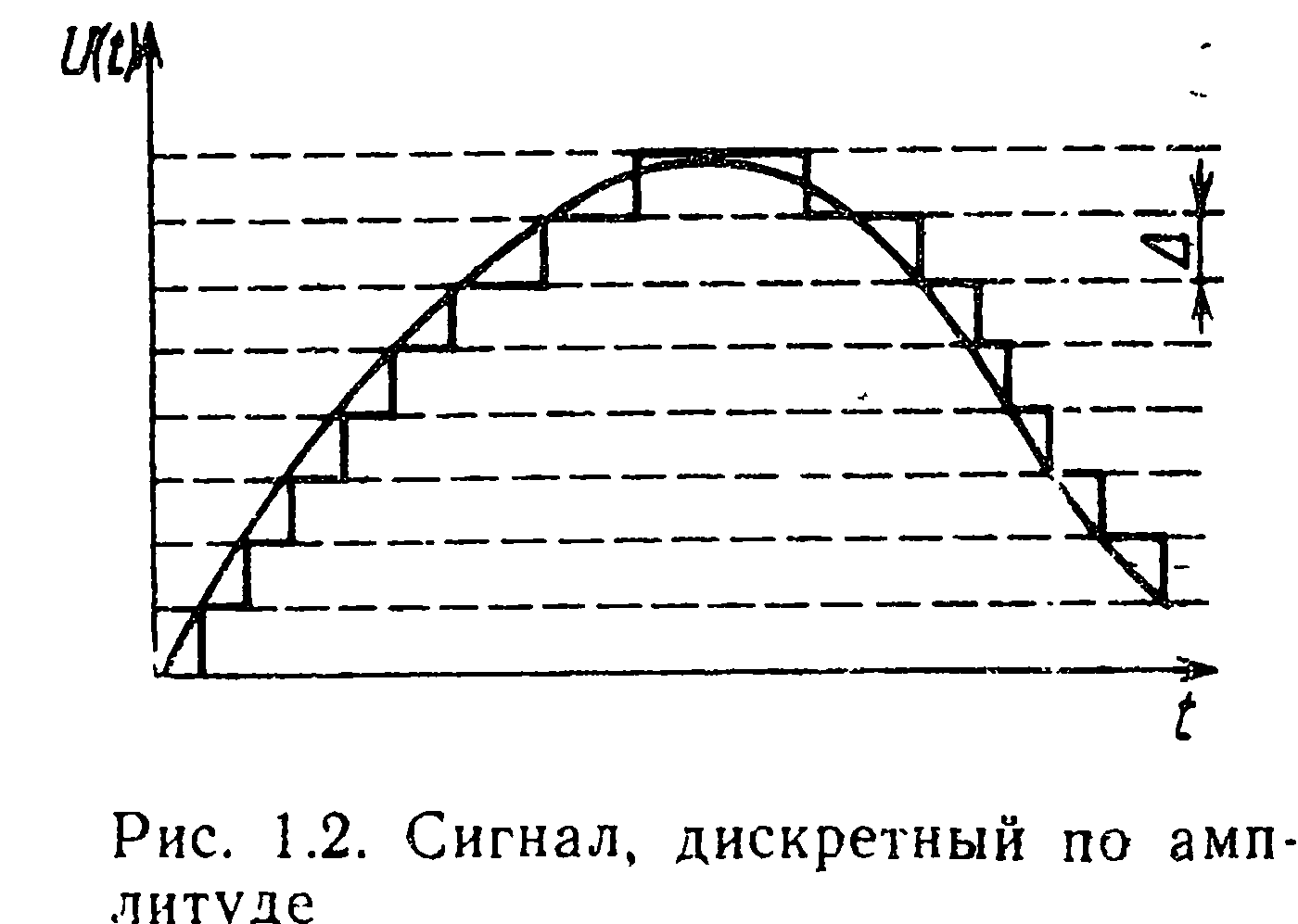

Квантование-процесс округления произвольного значения сигнала до разрешенного уровня, осуществляется с помощью набора эталонных токов.
Шаг квантования -это значения напряжения или уровня, между соседними разрешенными уровнями.

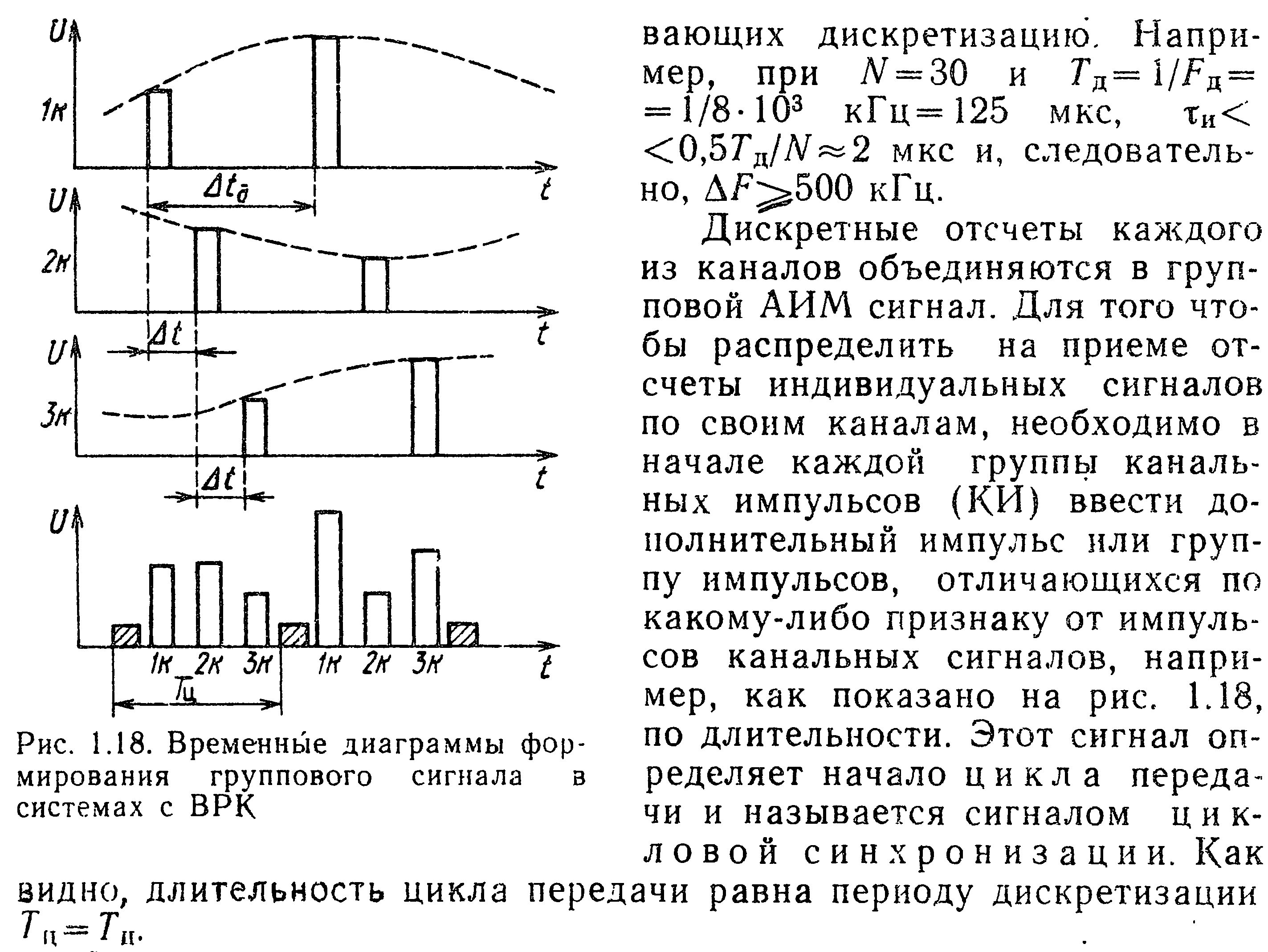

2.Структурная схема системы с врк. Формирование группового сигнала при врк. Временные диаграммы группового сигнала.
Речевые сигналы подаются на ФНЧ,кот.ограничивает спектр верхней частотой fв=3,4кГц
М-амплит.-импул. модулятор(эл.ключ)
ГТИ- формируют высоко стабильные по времени такт.имп.,которые управляют РКИ
ВС-распред.имп-ы груп.сигнала по каналам,работают синхронно с модуляторами.

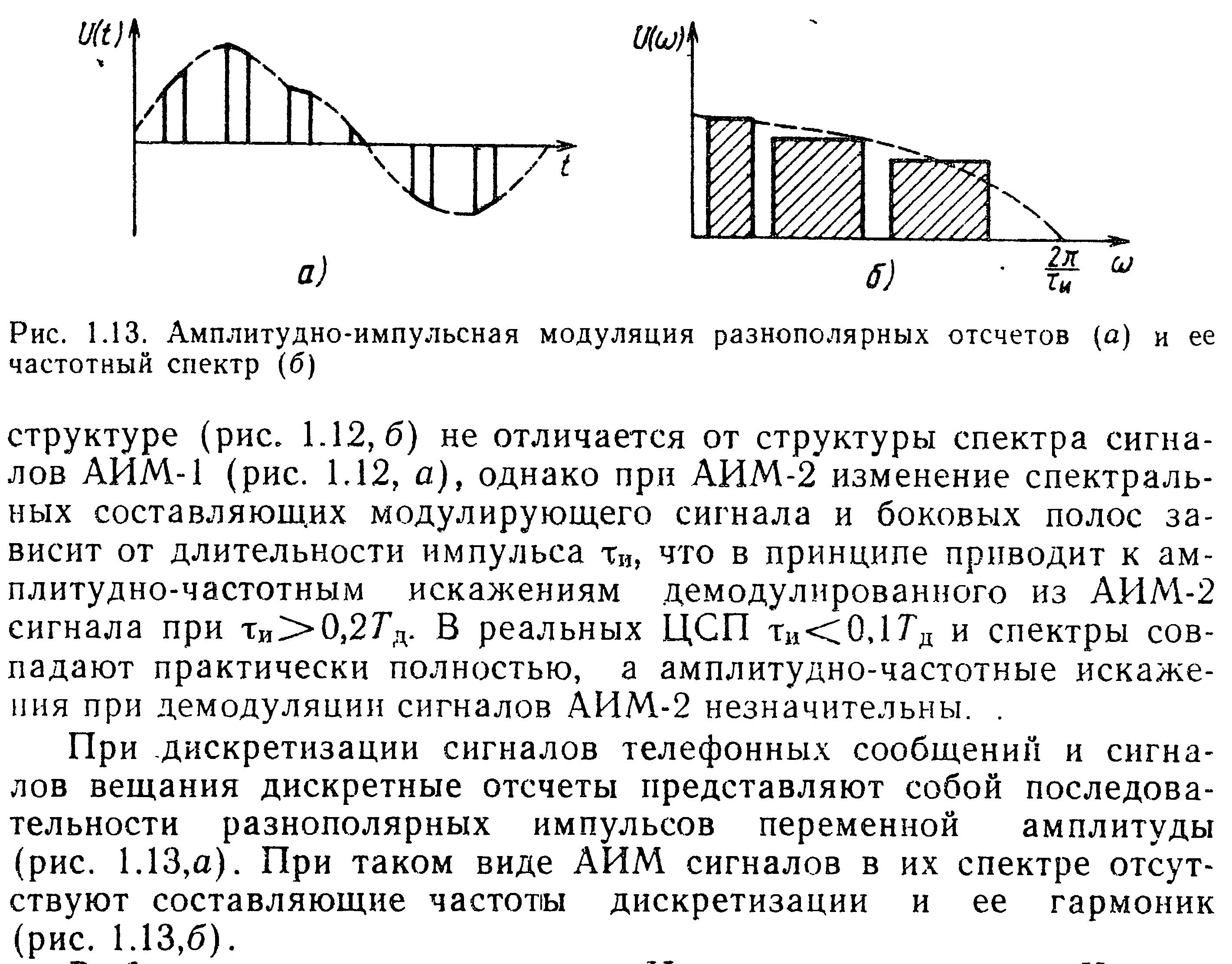

3.Импульсно-кодовая модуляция.Дискретизация сигналов во времени.Амплитудно-импульсная модуляция.Теорема Котельникова.Частота дискретизации канала тч.
ИКМ-это процесс преобразования сигналов в какой-либо код.
Этапы ИКМ.
1.Дискретизация(во времени)-это процесс разделения сигнала по времени,осуществ.электр.ключами.
Цель дискретизации
а)этап получения ИКМ сигнала
б)обеспечить временное уплотнение
2.Квантование по амплитуде(уровню).
3.Кодирование.

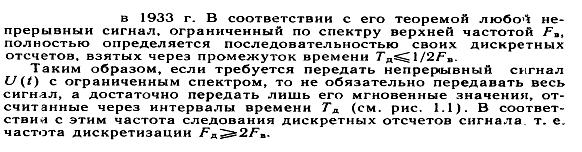

Т.Котельникова
По т.Котельникова для канала ТЧ:
Спектр канала ТЧ 0,3-3,4кГц
Fд=8кГц, Тд=125мкс
4 . Понятие о уровне квантования, шаге квантования, ошибке квантования. Зависимость числа уровней квантования от числа разрядов кодовой группы.
Число уровней квантования определяется числом разрядов кодовой группы,зависимость от Uогр от шага квантования и ф. теоритич.добавляется 1,составл.несколько сотен.
Разность между двумя соседними разрешенными для передачи уровнями называется шагом квантования. Если амплитуда отсчёта сигнала в пределах двух соседних разрешённых значений превышает половину шага квантования, её значение увеличивается в большую сторону, если меньше половины шага квантования – в меньшую сторону. Такое округление сопровождается погрешностью. Разность между истинным значением отсчёта сигнала и его квантованным значением называется ошибкой квантования, или шумом квантования.
Если кодовая группа содержит m разрядов, то с помощью такого m-разрядного кода можно закодировать M=2m уровней. При известном количестве уровней разрядность кодовой группы определяется отношением m=log2M.

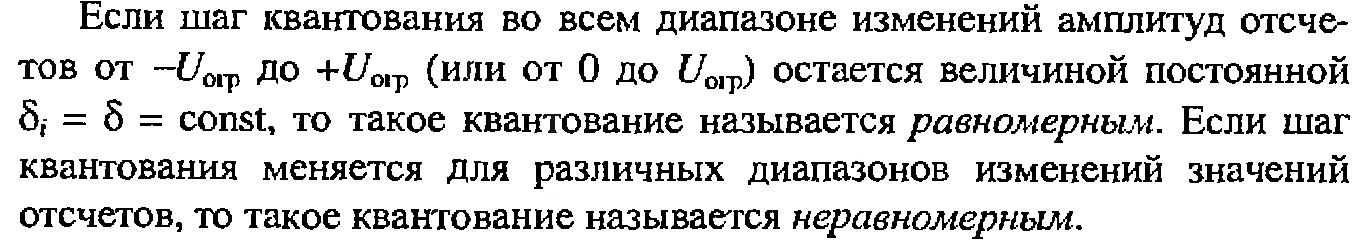

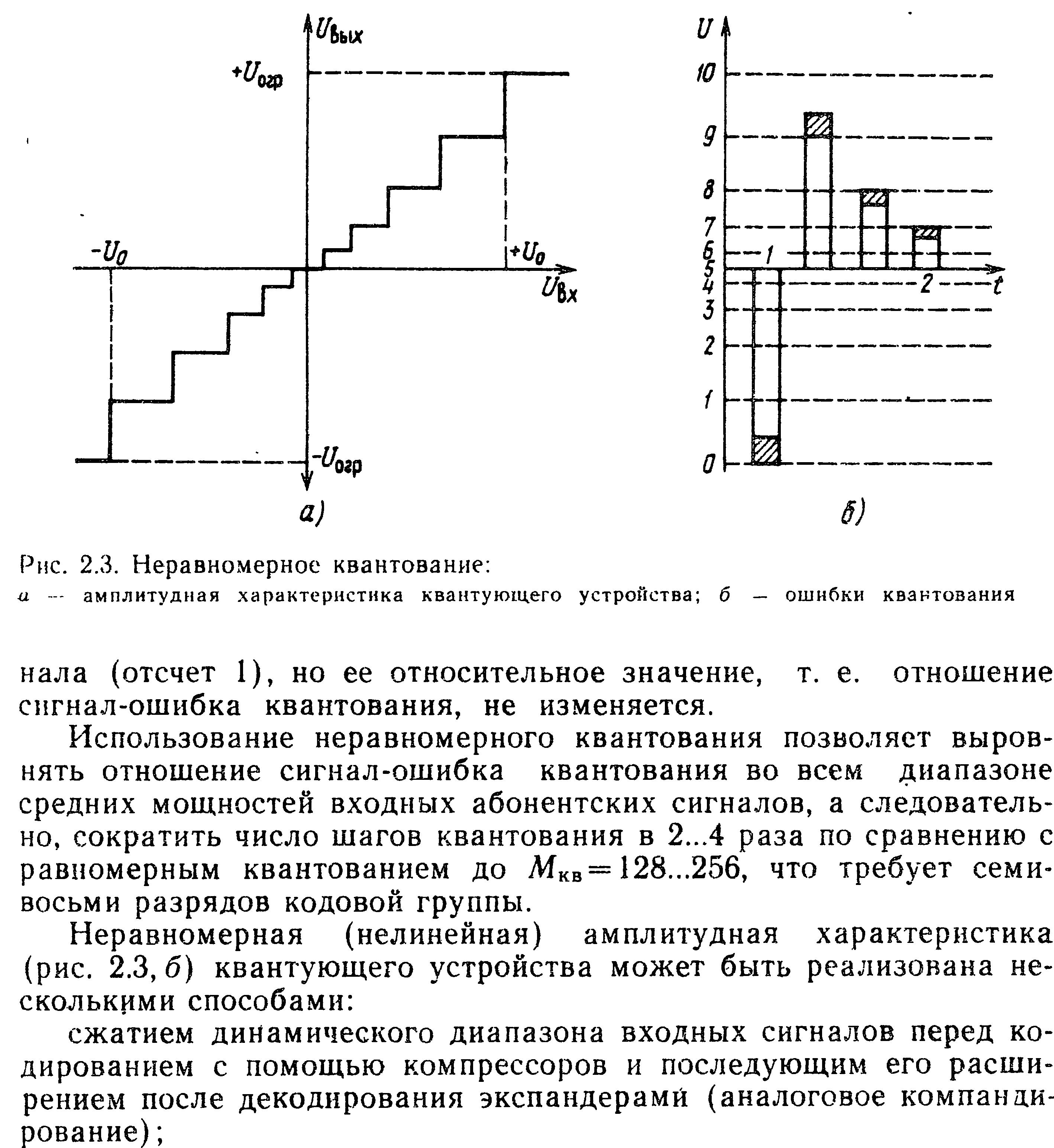

5.Понятие о равномерном и неравномерном квантовании. Амплитудная характеристика. Достоинства, недостатки.
Амплитудная характеристика-это зависимость уровня сигнала на выходе квантирующего устройства от уровня входного сигнала.
Квантование – это процесс округления произвольного значения сигнала до разрешенного уровня, осуществляется с помощью набора эталонных токов.
Если шаг квантования =const,то квантование называется равномерным и осуществляется по линейному закону. При квантование появляются ошибка: абсолютная и относительная.
