Глава 11. Тележечные конвейеры
11.1. Общие сведения
Тележечным называется конвейер, грузонесущим элементом которого являются тележки-платформы, связанные с тяговым элементом и двигающиеся по направляющим. Тележечные конвейеры делятся на вертикально-замкнутые и горизонтально-замкнутые.
Рис. 11.1. Схема вертикально замкнутого конвейера с опрокидывающимися тележками
Выбор типа конвейера зависит от характеристики перемещаемого груза, характера обслуживаемого технологического процесса и планировки производственного помещения.
Вертикально-замкнутые конвейеры применяются обычно на сборочных операциях тяжелых и громоздких изделий (моторов, автомашин, тракторов, их узлов и др.). Горизонтально-замкнутые конвейеры применяются для транспортирования легких малогабаритных изделий, а также в технологических цепях (например, конвейеры испытательных станций, литейные и др.).
Габариты и масса транспортируемого груза определяют основные параметры тележечного конвейера — грузоподъемность и размеры тележки. Грузы, как правило, располагают длинной стороной вдоль продольной оси конвейера. Соотношение длины L и ширины В тележки рекомендуется принимать в пределах 1,25...2.
Вертикально-замкнутые конвейеры могут быть с опрокидывающимися и неопрокидывающимися тележками. В первом случае при колее тележки меньше четырех шагов цепи используется одна тяговая цепь, в остальных случаях — две.
На рис. 11.1 показана схема вертикально-замкнутого конвейера с опрокидывающимися тележками. Конвейеры с неопрокидывающимися тележками всегда должны иметь две тяговые цепи. Их трасса может быть только прямолинейной и горизонтальной. Они имеют малое распространение из-за высокой стоимости и сложности конструкции.
Горизонтально-замкнутые конвейеры могут иметь центральное и боковое (смещенное) расположение тяговой цепи относительно продольной оси тележки (применяются для перемещения легких и малогабаритных грузов).
В зависимости от числа направляющих путей и конструкции тележек различают конвейеры двух- и однорельсовые. Однорельсовые конвейеры имеют более простую конструкцию и меньшую стоимость. Их недостатки — значительная высота и возможность бокового качания тележки. Они применяются в качестве литейных конвейеров для легких форм массой до 300 кг. Более широко распространены двухрельсовые тележечные конвейеры с нижним центральным расположением тяговой цепи. На рис. 11.2 показан горизонтально-замкнутый тележечный конвейер для литейных форм. Он состоит из тяговой цепи 13, к которой жестко

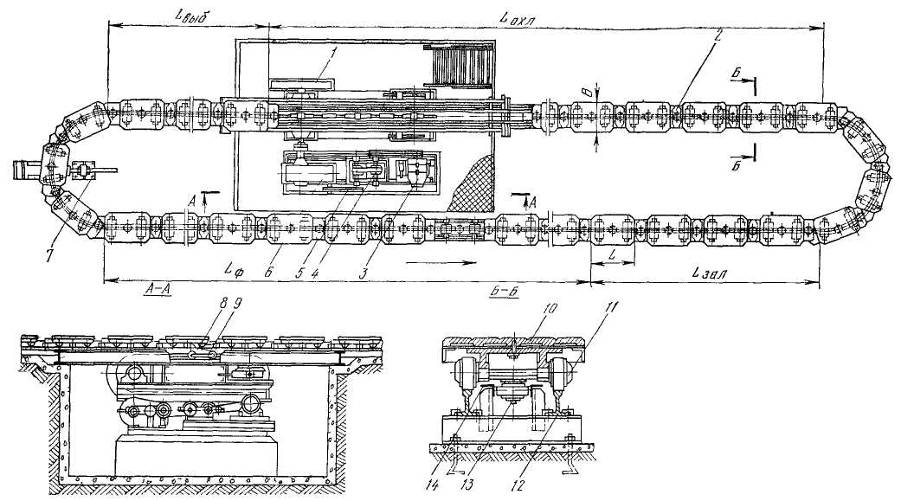

Рис. 11.2. Горизонтально-замкнутый тележечный конвейер для литейных форм
прикреплены двухкатковые тележки 11 с платформами 10, перемещающиеся по рельсам 12. Направляющие 14 предотвращают боковое смещение полотна. Щитки 2 между тележками предохраняют цепь от загрязнения. Гусеничный привод полотна состоит из электродвигателя 3, ременных передач 5, вариатора 4, редуктора 6, открытой зубчатой передачи 1, гусеничной цепи 9 с кулаками 8. Предварительное натяжение цепи осуществляется натяжным устройством 7.
Для литейных конвейеров длина отдельных участков определяется продолжительностью технологических процессов. Обычно участок формовки и сборки имеет длину Lф = 30...50 м, заливки Lзал = 10...15 м, охлаждения Lохл = 40...60 м, выбивки Lвыб = 3...10 м.
