Тема 1.1 Основные показатели и характеристики электронных усилителей
№1 Усилитель осуществляет увеличение энергии входного сигнала за счет:
а) ядерной энергии;
б) энергии окружающего пространства;
в) тепловой энергии;
г) энергии излучения;
д) энергии внешнего вспомогательного источника.
№2 Входной сигнал является…, в соответствии с которым регулируется поступление энергии от источника к потребителю усилительного сигнала.
а) шаблоном;
б) эталоном;
в) антиподом;
г) квизимоделью.
???№3 Эталонами называются усилители электрических сигналов с регулирующими элементами на … приборах.
а) полупроводниковых;
б) магнитных;
в) электрических;
г) электровакуумных;
д) акустических.

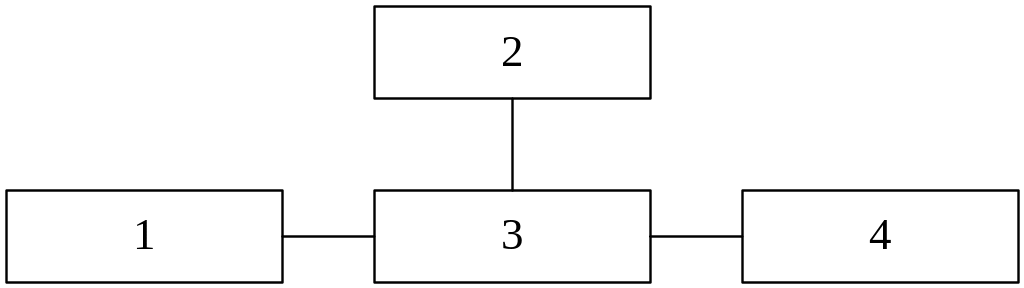

№4 Блок схема усилителя состоит:
Рисунок 1
а) потребитель усилительного сигнала;
б) входной регулирующий сигнал;
в) источник энергии;
г) управляющий элемент.
Установить соответствие.
1 – б; 2 – в; 3 – г; 4 - а

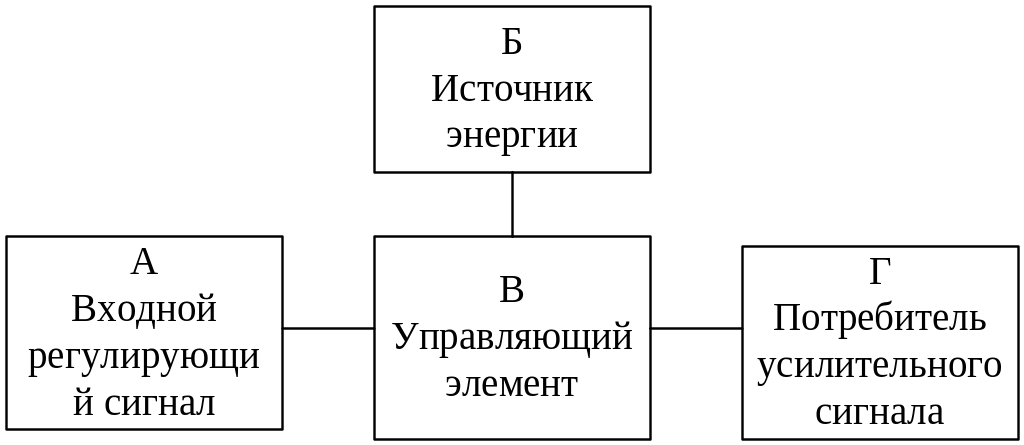

№5 В блок схеме усилителя установить направление движения энергии:
Рисунок 1
1) А→В;
2) А←В;
3) Б→В;
4) Б←В;
5) В→Г;
6) Г←В.

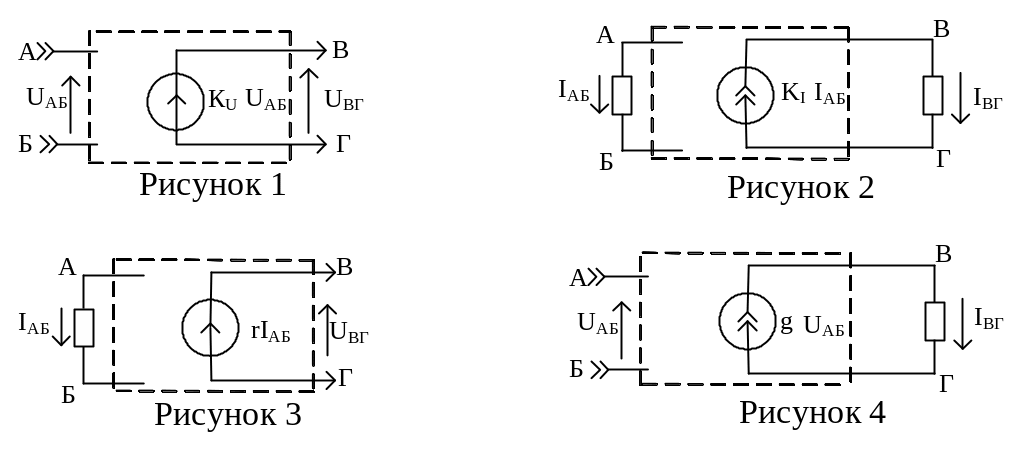

№6 Установить соответствие между эквивалентными схемами усилителей и их типом:
α) источник тока, управляемый током; - рисунок 2
β) источник напряжения, управляемый током; - рисунок 3
γ) источник напряжения, управляемый напряжением; - рисунок 1
δ) источник тока, управляемый напряжением.- рисунок 4
№7 Коэффициент передачи (усиления) – есть отношение…
А) входное значение / выходные значение;
Б) выходное значение / входное значение сигналов.
№8 Коэффициент усилителя по току:
А) ;
Б) ;
В) .
№9 Коэффициент усиления по напряжению:
А) ;
Б) ;
В) .
№10 Коэффициент усиления по мощности:
А) ;
Б) ;
В) .
№11 Коэффициент усиления по мощности в связан с коэффициентом усиления по напряжению зависимостью…
А) ;
Б) ;
В) ;
Г) .
№12 Коэффициент усиления по мощности в связан с коэффициентом усиления по току зависимостью…
А) ;
Б) ;
В) ;
Г) .
№13 Динамической характеристикой усилителя называют зависимость мгновенных значений выходного напряжения от мгновенных значений входного напряжения, при… изменении последнего.
а) линейном;
б) импульсном;
в) гармоническом;
г) экспоненциальном;
д) полиномиальном.
№14 Зависимость амплитудного значения … гармоники выходного напряжения от амплитуды гармонического входного напряжения называется амплитудной характеристикой.
а) второй;
б) первой;
в) средне квадратичной;
г) модуля;
д) номинальной.

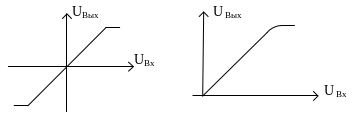

№15 На рисунках 1,2 представлены характеристики усилителя. Установить соответствие между рисунками и амплитудной и динамической характеристиками.
Рисунок 1 Рисунок 2
А) Рисунок 1 – динамическая, Рисунок 2 – амплитудная характеристики;
Б) Рисунок 1 – амплитудная, Рисунок 2 – динамическая характеристики.
№16 Отношение наибольшего допустимого значения входного напряжения к его наименьшему допустимому значению называется…
А) коэффициентом усиления;
Б) коэффициентом полезного действия;
В) динамическим диапазоном;
Г) динамической характеристикой
№17 Минимальное входное значение напряжения при определении динамического диапазона ограничено……………………………….
А) мощностью источника сигнала;
Б) энергией источника сигнала;
В) уровнем собственных шумов усилителя;
Г) шумовой температурой;
Д) действующим значением напряжения шумов усилителя.
№18 Предельная чувствительность усилителя – ... величина сигнала на входе, которая превышает приведенные к входу собственные шумы усилителя.
А) максимальная;
Б) минимальная;
В) средняя;
Г) среднеквадратичная;
Д) средневыпрямленная.
№19 Предельная чувствительность определяется по формуле:
А) ;
Б) ;
В) ;
Г) , где – постоянная Больцмана, – температура,
– сопротивление шумов первого каскада,
– рабочий диапазон частот.
№20 Нелинейные искажения оцениваются коэффициентом гармоник:
А) ;
Б) ;
В)
Г)
Д)
№21 Коэффициент полезного действия определяется:
А) ;
Б) ;
В) ;
Г) .
№22 Входное сопротивление усилителя определяется:
А) ;
Б) ;
В) ;
Г)
№23 Выходное сопротивление усилителя определяется:
А) ;
Б) ;
В) ;
Г) .
№24 Входные и выходные сопротивления вычисляются при…
А) номинальном значении гармонического напряжения и номинальном значении первой гармоники тока;
Б) максимальном значении напряжения и максимальном значении тока;
В) минимальном значении напряжения и минимальном значении тока;
Г) минимальном значении напряжения и максимальном значении тока.
№25 Номинальный режим усилителя – работа при расчетной нагрузке и заданном………..
А) коэффициенте полезного действия;
Б) коэффициенте шума;
В) коэффициенте гармоник;
Г) входном сопротивлении;
Д) коэффициенте нелинейных искажений.
№26 Выходная мощность усилителя определяется…
А) мощностью на выходе усилителя при работе на расчетную нагрузку и заданном коэффициенте полезного действия;
Б) мощностью на выходе усилителя при работе на расчетную нагрузку и заданном коэффициенте гармоник;
В) максимальной мощностью на выходе усилителя и заданном коэффициенте гармоник;
Г) минимальной мощностью на выходе усилителя при максимальном коэффициенте полезного действия.
