Методические указания к решению задач 21–30
Для схемы, представленной на рис. 11, найдем потенциалы всех узлов и токи всех ветвей. Исходные данные: J = 1 А, Е = 1 В, R1 = 1 Ом, R2 = 2 Ом, R3 = 4 Ом, R4 = 5 Ом, R5 = 8 Ом, R6 = 10 Ом.
|
Рис. 11. Схема для проведения статического анализа |
Обозначим узлы схемы номерами от 0 до 3 (узлы, находящиеся справа от узлов 2 и 3, мы никак не обозначили, поскольку они имеют такие же потенциалы). Приравняем потенциал одного из узлов схемы (узла 0) к нулю, а для всех оставшихся узлов составим систему уравнений по методу узловых потенциалов:
(15)
где g1, g2, g3, g4, g5, g6 – проводимости ветвей с сопротивлениями R1, R2, R3, R4, R5, R6 соответственно (g = 1/R).
Решаем данную систему уравнений любым из известных способов. Если число неизвестных больше двух, как в данном случае, систему удобнее решать не методом подстановки, а матричным методом (методом Крамера). В матричном виде система уравнений (15) будет выглядеть
Найдем сначала определитель матрицы проводимостей:
С учетом приведенных значений сопротивлений и параметров источников J и E имеем 0,238 См3.
Для определения потенциалов узлов 1, 2 и 3 необходимо предварительно найти определители матриц, полученных из матрицы проводимостей путем подстановки столбца с источниками токов вместо первого, второго и третьего столбцов матрицы соответственно:
Подставив известные значения проводимостей, E и J, получим 1 0,2 ВСм3, 2 0,46 ВСм3, 3 – 0,32 ВСм3. Теперь можно найти потенциалы узлов схемы:
Зная потенциалы узлов схемы, можно определить также и токи ветвей. Обозначим токи, протекающие через резисторы R1, R2, R3, R4, R5, R6, соответственно IR1, IR2, IR3, IR4, IR5, IR6. Тогда, с учетом показанных на рис. 11 направлений токов, их значения можно определить как
Полученное отрицательное значение тока IR4 означает, что его истинное направление противоположно показанному на рис. 11.
Проверим правильность решения с помощью Первого закона Кирхгофа: для любого узла схемы сумма всех втекающих в него токов должна быть равна сумме вытекающих. Так, например, для узла 2 должно выполняться равенство IR1 + IR3 = IR2. Действительно, 0,16 + 0,27 = 0,43 ≈ ≈ 0,42 А. Небольшая погрешность, связанная с округлениями промежуточных и конечных результатов, вполне допустима.
Аналогично можно удостовериться в выполнимости Первого закона Кирхгофа и для остальных узлов схемы.
Методические указания к решению задач 31–40
Проведем частотный анализ показанной на рис. 12 схемы: получим выражения для амплитудно-частотной (АЧХ) и фазо-частотной (ФЧХ) характеристик его коэффициента передачи по напряжению ku. Исходные данные: R1 = 2 кОм, R2 = 1 кОм, R3 = 10 кОм, С = 1 мкФ. Операционный усилитель будем считать идеальным.
|
Рис. 12. Схема для проведения частотного анализа |
При малосигнальном анализе, в том числе и в диапазоне частот, идеальный операционный усилитель (ОУ) обычно представляют как источник напряжения, управляемый напряжением (рис. 13), с бесконечным входным сопротивлением. При этом часто считают выходное сопротивление rвых равным нулю, а коэффициент передачи дифференциального (разностного) входного напряжения kд – стремящимся к бесконечности. Вследствие этого, если для схемы с идеальным операционным усилителем записать систему уравнений по методу узловых потенциалов, то в уравнении для узла, к которому подключен выход ОУ, потенциал этого узла будет умножаться на сумму подключенных к нему проводимостей, одна из которых бесконечна. Поэтому при составлении уравнений по методу узловых потенциалов уравнения для узлов, к которым в схеме подключены выходы операционных усилителей, не записываются. Так как при этом число уравнений станет меньше числа неизвестных потенциалов узлов на количество ОУ в схеме, система станет неразрешимой. Поэтому ее дополняют уравнениями вида φи = φни, где φи, φни – потенциалы инвертирующего и неинвертирующего входов ОУ (это уравнение также вытекает из предположения об идеальности операционного усилителя).

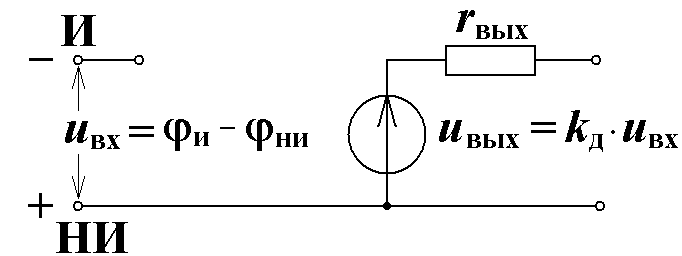

Рис. 13. Схема замещения идеального операционного усилителя |
|
С учетом этих особенностей составим систему уравнений по методу узловых потенциалов для схемы, представленной на рис. 12:
(16)
где pC – изображение емкостной проводимости YC = jωC (по Лапласу).
Нам необходимо получить зависимость от частоты коэффициента передачи схемы по напряжению ku, который определяется как отношение выходного напряжения схемы к входному:
Заменив в системе (16) потенциал φ1 на равный ему φ2, получим
Данную систему удобно решить методом подстановки, выразив из второго уравнения φ2 через eг и подставив затем это выражение вместо φ2 в первое уравнение. Тогда
или
.
Отсюда
Произведя замену p на jω, получим зависимость коэффициента передачи по напряжению от комплексной частоты:
(17)
На практике вместо выражения (17) пользуются зависимостями от частоты отдельно модуля и аргумента коэффициента передачи – АЧХ и ФЧХ. Пусть в общем случае схемная функция (в нашем случае это коэффициент передачи по напряжению) представлена в виде
где Re A, Im A – реальная и мнимая части числителя схемной функции; Re B, Im B – реальная и мнимая части знаменателя схемной функции. Тогда модуль схемной функции (АЧХ) будет определяться как
а ее аргумент (ФЧХ) – как
В нашем случае выражением для АЧХ будет
а выражением для ФЧХ –
С учетом приведенных параметров элементов схемы имеем
(18)
Построим качественно АЧХ и ФЧХ для нашего примера (рис. 14). Подставим в выражения (18) частоту ω = 0. При этом модуль коэффициента передачи будет равен 6. Это означает, что на нулевой частоте (на постоянном токе) схема усиливает входное напряжение eг в 6 раз. Угол фазового сдвига φ на нулевой частоте равен нулю.
Рис. 14. Амплитудно-частотная (а) и фазо-частотная (б) характеристики коэффициента передачи по напряжению схемы на рис. 12
Исследуя выражения (18), можно увидеть, что при ω → ∞ модуль коэффициента передачи стремится к нулю, а фазовый сдвиг – к углу -π/2.
Частота, на которой модуль коэффициента передачи уменьшается в раз от своего максимального значения, т.е. в данном случае равен , называется граничной. Приравняв модуль коэффициента передачи к , получим, что граничная частота в нашем случае ωгр = 103 с-1. Угол фазового сдвига на этой частоте, как видно из выражения (18) для φ, равен -π/4.
