Отчет по лабораторной работе №1 Тема: «Исследование линейных электрических цепей постоянного тока»
Выполнил:
студент группы Эт-91 Кузнецов А.С.
Проверил: Суворова Г.П.
Барнаул 2010
Ход работы:

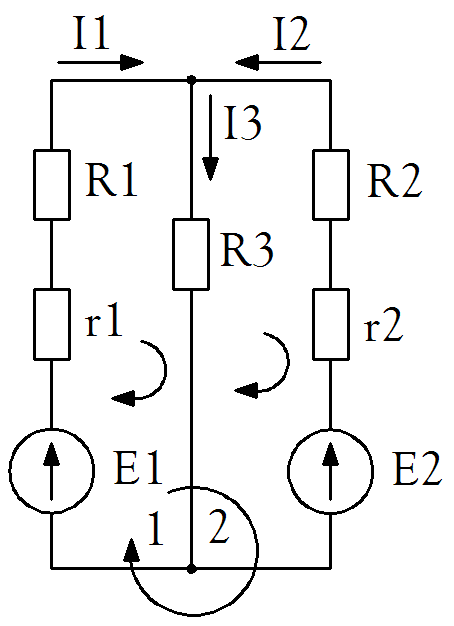

1). Метод Кирхгофа.
3
3
1.Определяем параметры исследуемой электрической цепи.
Проводим расчет внутренних сопротивлений источников (r1, r2).
Ом
Ом
2.Экспериментально исследуем распределение токов и напряжений в разветвленной электрической цепи постоянного тока.
Проводим расчет сопротивлений по закону Ома.
Ом
Ом
Ом
3.С помощью законов Кирхгофа произвести расчет токов, с учетом внутренних сопротивлений источников ЭДС.
1 закон Кирхгофа:
I1+I2-I3=0
2 закон Кирхгофа:
I1(R1+r1)-I2(R2+r2)=E1-E2
-I2(R2+r2)-I3R3=-E2
Найдем неизвестные токи I1, I2, I3.
I1=I3-I2
