33 Тема 6 Друковані плати на ізоляційній основі основні терміни і визначення (дсту 2646-94)
Для друкованого монтажу застосовують друковану плату (ДП) різного конструкційного виконання і ступеню складності.
Основні терміни і визначення:
Друкована плата - матеріал основи, що вирізаний за розміром, містить необхідні отвори і, щонайменше, один рисунок.
Друкований вузол - друкована плата з приєднаними до неї електричними і механічними елементами і (або) іншою друкованою платою і з виконаними всіма процесами обробки: паяння, покриття і т. д,
Рисунок друкованої плати - конфігурація провідникового і (або) діелектричного матеріалу на ДП.
Провідний рисунок (ПР) - рисунок ДП, утворений провідниковим матеріалом.
Матеріал основи ДП - матеріал, на якому виконується рисунок ДП.
Одностороння друкована плата (ОДП) - друкована плата, на одній стороні якої виконаний провідний рисунок.
Двостороння друкована плата (ДДП) - друкована плата, що має одну основу, на обох сторонах якої виконані провідний рисунок і всі необхідні з'єднання.
Багатошарова друкована плата (БДП) - друкована плата, що складається з шарів ізоляційного матеріалу, які чергуються, з провідними малюнками на двох або більш шарах, між якими виконані необхідні з'єднання.
Гнучка друкована плата (ГДП) - друкована плата, що має гнучку основу.
Друкований провідник - одна провідна смужка або площадка в провідному малюнку.
Сторона монтажу друкованої плати (сторона монтажу) - сторона ДП, на якій встановлюються навісні елементи.
Сторона паяння друкованої плати (сторона паяння) - сторона ДП, на якій здійснюється паяння виводів навісних елементів,
Ширина друкованого провідника - поперечний розмір друкованого провідника в будь-якому його перерізі.
Відстань між провідниками друкованої плати (відстань між провідниками) - відстань між краями сусідніх провідників на одному шарі ДП.
Вільне місце друкованої плати (вільне місце) - ділянка ДП, де елементи провідного малюнку і відстані між ними можна виконати номінальної величини.
Вузьке місце друкованої плати (вузьке місце) - ділянка друкованої плати, де елементи провідного малюнку і відстань між ними здійснимі тільки з мінімально допустимими значеннями.
Контактна площадка друкованої плати (контактна площадка) частина провідного малюнку, яка використовується для з'єднання або під'єднання електронних компонентів .
Гарантійний поясок контактної площадки (гарантійний поясок) - мінімально допустима ширина контактної площадки отвору ДП у вузькому місці.
Металізований отвір друкованої плати (металізований отвір) - отвір в ДП стінки якого покриті провідниковим матеріалом.
Монтажний отвір друкованої плати - отвір, що використовується для з'єднання виводів навісних елементів з ДП, а також для будь-якого під'єднання до провідного рисунку.
Кріпильний отвір друкованої плати - отвір, що використовується для механічного кріплення ДП на шасі або для механічного кріплення елементів в ДП.
Товщина друкованої плати (товщина основи) - товщина матеріалу основи ДП, включаючи провідний рисунок.
Координатна сітка креслення друкованої плати (координатна сітка) - сітка, що визначає положення елементів малюнку ДП у прямокутній або полярній системі координат.
Крок координатної сітки - постійна величина, що визначає відстань між сусідніми лініями координатної сітки і кратність відстаней між монтажними отворами.
Вузол координатної сітки - точка перетину ліній координатної сітки.
Фольгований матеріал - матеріал основи ДП, що має з однієї або двох сторін провідну фольгу.
Субтрактивний процес - процес отримання провідних малюнків, що полягає у вибірковому видаленні ділянок провідної фольги.
Адитивний процес - процес отримання провідних малюнків, що полягає у вибірковому осадженні провідного матеріалу на нефольгований матеріал основи.
Провідна фольга - листовий провідниковий матеріал, призначений для утворення провідного малюнку ДП.
Покриття друкованої плати - процес осадження металу, напівпровідника або діелектрика на всю друковану плату або на частину її хімічним, електрохімічним або будь-яким іншим способом.

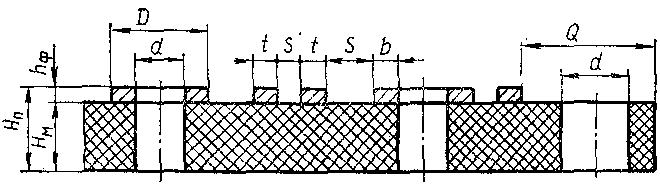

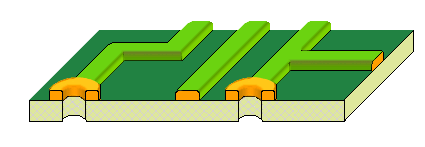

Конструкція ОДП показана на рис. 6.1.
Рис. 6.1. Одностороння друкована плата
HП - товщина друкованої плати; НО - товщина основи друкованої плати (ізоляційного матеріалу); Нф - товщина фольги; b - гарантійний поясок; D- діаметр контактної площадки; d - діаметр отвору; S - відстань між краями сусідніх елементів ДР; t - ширина друкованого провідника; Q - відстань від краю плат, вирізу до елементу ДР.
Переваги ОДП:
забезпечують підвищені вимоги до точності виконання ДР,
дозволяють здійснювати установку навісних елементів на поверхню плати, протилежну стороні паяння, без додаткової ізоляції,
дозволяють застосовувати перемички з провідникового матеріалу,
мають низьку вартість.

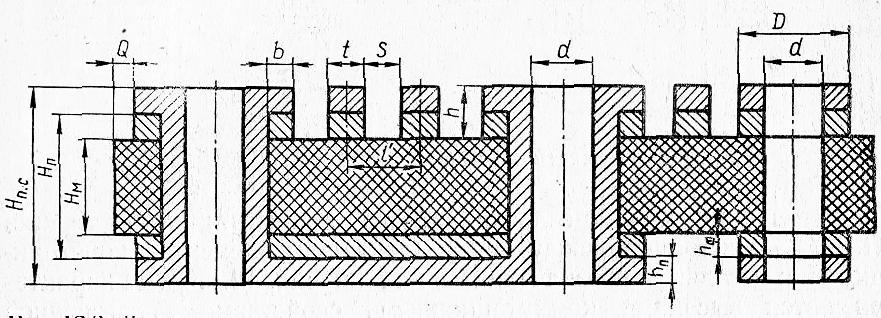

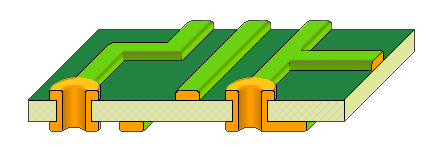

ДДП показана на рис. 6.2. ЇЇ виготовляють комбінованим способом
Рис. 6.2. Двостороння друкована плата.
HП.с - сумарна товщина ДП; hП - товщина хіміко-гальванічного покриття; h - товщина ПР; решта позначень - як на рисунку ОДП.
Переваги ДДП:
високі комутаційні властивості;
підвищена міцність з'єднання виводів навісних елементів з провідним рисунком плати;
Однак мають відносно високу вартість у порівнянні з ОДП.

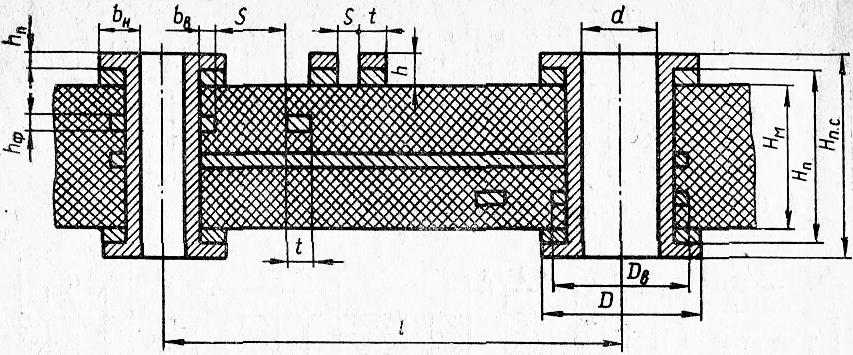

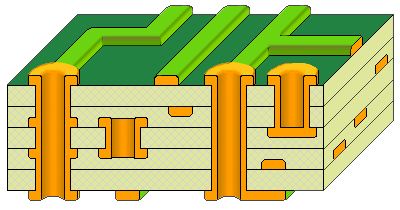

Конструкція БДП. Їх виготовляють методом металізації наскрізних отворів. Конструкція плати показана на рис.6.3, де bЗ - гарантійний поясок зовнішнього шару контактної площадки; bв - те ж внутрішнього шару; решта позначень - як на рисунках ОДП, ДДП.
Рис. 6.3. Багатошарова друкована плата
Характеристика БДП
високі комутаційні властивості;
наявність міжшарових з'єднань, здійснюваних за допомогою наскрізних металізованих отворів, що сполучають тільки внутрішні провідні шари попарно;
обов'язкова наявність монтажних площадок на будь-якому провідному шарі, що має електричне з'єднання з перехідними отворами;
переважне виконання ДР зовнішніх шарів по першому або другому класу точності або наявність на зовнішньому шарі тільки контактних площадок наскрізних металізованих отворів;
переважне застосування двостороннього фольгованого діелектрика для виготовлення екранів і шарів живлення;
переважне застосування елементної бази з штировими виводами;
висока вартість
Число шарів в БДП цього типу може досягати 12 і більш, раціональне число шарів від 4 до 8. Збільшення числа шарів ускладнює технологічний процес виготовлення і собівартість, знижує надійність плати.
Гнучкі друковані кабелі (ГДК.) використовуються для з'єднання друкованих плат електронних комірок, передачі сигналів на рухомі друкуючі головки мозаїчних друкуючих пристроїв і т.д.

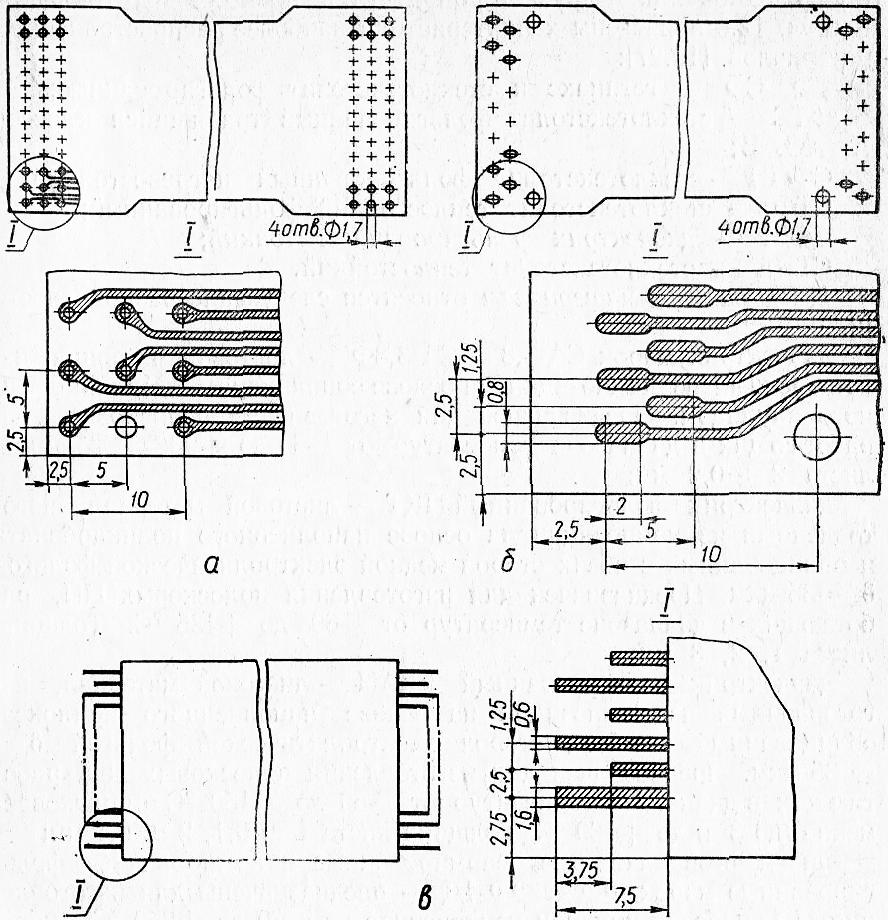

Рис. 6.4. Гнучкі друковані кабелі
За конструкційним оформленням і способами приєднання до друкованої плати ГДК виконуються в декількох варіантах
з металізованими контактними площадками;
з отворами;
без отворів;
ГДК першого типу під'єднуються до контактних штирів, вставлених у ДП, або спеціальній перехідній колодці. ГПК другого і третього типу після суміщення їх контактних площадок або пелюсток з відповідними площадками на ДП припаюються і фіксуються притискною планкою або скобою; можуть встановлюватися з обох боків ДП.
