Міністерство освіти і науки, молоді та спорту україни надвірнянський коледж національного транспортного університету
Затверджую Заступник директора з навчально-методичної роботи
________________________________________________________________________________________________________________________________________________
НАВЧАЛЬНО-МЕТОДИЧНЕ ЗАБЕЗПЕЧЕННЯ
проведення практичних занять
з дисципліни: „Статика споруд”
для студентів спеціальності:
5.06010109 «БУДІВНИЦТВО, ЕКСПЛУАТАЦІЯ І РЕМОНТ АВТОМОБІЛЬНИХ ДОРІГ ТА АЕРОДРОМІВ»
Розглянуто і схвалено на засіданні циклової комісії будівництва доріг і організації перевезень
протокол № ___ від „___”______20__р.
Голова ЦК _____________ Р.В. Андрейчук
Надвірна
2011
Вступ.
Статика споруд, як розділ технічної механіки, посідає особливе місце серед загально-технічних дисциплін, оскільки є базою для вивчення профілюючого предмету "Штучні споруди" і інших предметів спеціального циклу.
Техніку-будівельнику важливо знати, що будь-яка інженерна споруда (міст, тунель, підпірна стіна) повинна бути міцною, жорсткою, стійкою і в той же час економічною і технологічною, тобто побудована із найменшими витратами енергетичних засобів, матеріалів, праці і в стислі строки.
Слід акцентувати увагу студентів на тому, що споруда знаходиться під дією різного роду навантажень як постійних (власна вага споруди), так і тимчасових (автомобільне навантаження, вітрове навантаження) та ін.
Тверді знання статики споруд обов'язкові дня кожного техніка-будівельника, оскільки вони дозволяють йому чітко уявляти роботу окремих елементів і споруди в цілому під впливом різних навантажень. Достатні знання статики споруд важливі не тільки інженеру і техніку-розраховувачу для створення раціональної конструкції споруди, але і майстру, виконробу, щоб вчасно попередити будь-які відхилення від проектної розрахункової схеми, врахувати умови будівельного навантаження, місця його прикладення, що змінилися і, можливо, напрямок дії, щоб своєчасно внести необхідні корективи.
Практичне заняття №1 на тему:
«Розрахунок простих статично визначених балок на двох опорах на нерухоме навантаження. Побудова ліній впливу зусиль в даному перерізі балки.»
Мета заняття: закріплення теоретичних знань та практичних навичок по даній темі, виробити вміння проводити розрахунок простих статично визначених балок на двох опорах на нерухоме навантаження та навчитись будувати лінії впливу зусиль в даному перерізі балки.
Студент повинен знати: що таке проста балка, що таке статична визначеність балок, які є види розрахунку простих балок, що таке лінія впливу та для чого вона будується в простих балках.
Студент повинен вміти: визначати опорні реакції в простих балках, будувати лінії впливу в перерізах балок, визначати з допомогою ліній впливу місце максимального навантаження на балку.
План.

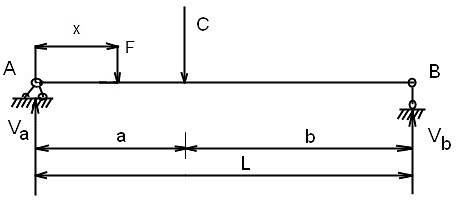

Лінія впливу опорної реакції VА.
Лінія впливу опорної реакції Vв.
Лінія впливу поперечної сили в даному січенні.
Лінія впливу згинаючого момента в січенні С.
