- •1)Получение, свойства и применение фенилона.
- •2) Технология получения соли аг.
- •3) Технологические особенности переработки полиамидов различного химического строения.
- •1) Циклоалифатические и алифатические эпоксидные олигомеры, эпоксидированные новолачные олигомеры.
- •2) Технология получения полиметил- и полидиметилфенилсилоксанов. Их свойства и применение.
- •3) Техника безопасности и охрана окружающей среды при производстве алкидных смол.
- •1.Полиимиды. Сырьё. Способы получения. Свойства. Применение.
- •2. Технология производства полиэтилентерефталата (технологическая схема процесса).
- •3. Особенности св-в полиамидов (па), обусловленные хим. Строением и структурой полимера, определяющие области их практического применения.
- •1). Получение, св-ва, применение элементорганических (ЭлО) полимеров, содержащих алюминий, титан, фосфор.
- •2). Фурфуролацетоновые (ффа) пол-ры. Исходное сырье. Технология получения.
- •3). Техника безопасности при пр-ве сложных полиэфиров (пЭф) и защита окр. Среды .
- •1. Полиэфиракрилаты (пэа). Способы получения. Свойства. Применение.
- •2. Фуриловые полимеры. Сырьё для их получения. Технология получения термореактивного олигомера фа-2 и карбамидо-фуранового олигомера кф-90.
- •3.Свойства и применение полиамидов (па). Техника безопасности при производстве полиамидов и защита окружающей среды.
- •1.Ненасыщенные полиэфиры(нпЭф). Полималеинаты(пм) и полифумараты(пф). Способы получения. Свойства. Применение.
- •3. Полибензимидазолы(пби), полибензоксазолы(пбо), поли-1,3,4-оксадиазолы и другие полимеры. Получение. Свойства.
- •1) Эпоксидные полимеры. Сырьё. Способы получения. Реакции образо-вания эпоксидных олигомеров.
- •2)Технология производства полиэфиров.
- •3) Техника безопасности при производстве полиамидов и защита окружающей среды.
- •1)Алкидные полимеры. Свойства. Применение.
- •2)Получение поли--капролактама гидролитической и анионной полимеризацией -капролактама.
- •3) Переработка полиамидов. Модификация полиамидов.
- •1) Термореактивные сложные полиэфиры (спЭф). Сырьё для их получения.
- •3) Свойства и применение полиорганосилоксанов (пос).
- •1) Ненасыщенные полиэфиры. Полималеинаты и полифумараты. Способы получения. Свойства. Применение.
- •2) Технология получения смешанного полиарилата дифенилолпропана, терефталевой и изофталевой кислот.
- •3) Реакции олигомеризации фурфурилиденацетона.
- •Полиарилаты. Способы получения. Свойства. Применение.
- •2. Технология получения полиамида 6,6 (полигексаметиленадипамида) и полиамида 12 (полидодеканамида).
- •3. Фурановые полимеры. Общие сведения.
- •1. Полиэфиракрилаты. Способы получения. Свойства. Применение.
- •2. Технология получения поликарбоната непрерывным способом.
- •1) Циклоалифатические и алифатические эпоксидные олигомеры, эпоксидированные новолачные олигомеры.
- •1. Эпоксидные полимеры. Сырьё. Способы получения. Реакции образования эпоксидных олигомеров.
- •2. Технология производства поликарбонатов (дифлона)
- •3. Технология получения полиимидов двухстадийным способом.
- •1. Промышленные способы получения поликарбонатов. Свойства и применение поликарбонатов.
- •2. Методы двухстадийного и одностадийного получения алифатических эпоксидных олигомеров. Их свойства и применение.
- •3. Пресс-материалы, пластбетон, полимерные замазки на основе фурфуролацетоновых олигомеров (фа) и мономера (фа).
- •Полимерные замазки (мастики) на основе мономера фа
- •Билет 18
- •3. Тб при пр-ве эпоксидных п-ров и защита ос.
- •1.Термопластичные сложные полиэфиры
- •2. Эпоксидированные новолачные олигомеры
- •3. Отверждение
БИЛЕТ №1.
1)Получение, свойства и применение фенилона.
ПОЛИФЕНИЛЕНИЗОФТАЛАМИД (ФЕНИЛОН)
Фенилон (поли-м-фениленизофталамид)
относится к классу ароматических полиамидов. Он представляет собой продукт поликонденсадии м-фенилендиамина и хлорангидрида изофталевой кислоты.
Свойства и применение:
Для фенилона, как и для других ароматических полиамидов, характерны высокие температуры стеклования и плавления. Фенилон обладает стойкостью к длительному тепловому (при 220—250 °С) и атмосферному старению, повышенной радиационной и химической стойкостью и другими ценными свойствами. Благодаря этому фенилон используется преимущественно для изготовления деталей и узлов, подвергающихся жестким режимам эксплуатации.
Получение:
На практике фенилон получают двумя методами: эмульсионной поликонденсацией и поликонденсацией в растворе.
При эмульсионной поликонденсации на процесс образования полиамида большое влияние оказывают также высаливатели (обычно хорошо растворимые в воде неорганические нейтральные соли, например NaCl), применяемые для увеличения коэффициента распределения диамина и для регулирования состава фаз двухфазной системы. Часто высаливателем и акцептором может служить одно и то же соединение, например Na2CO3.

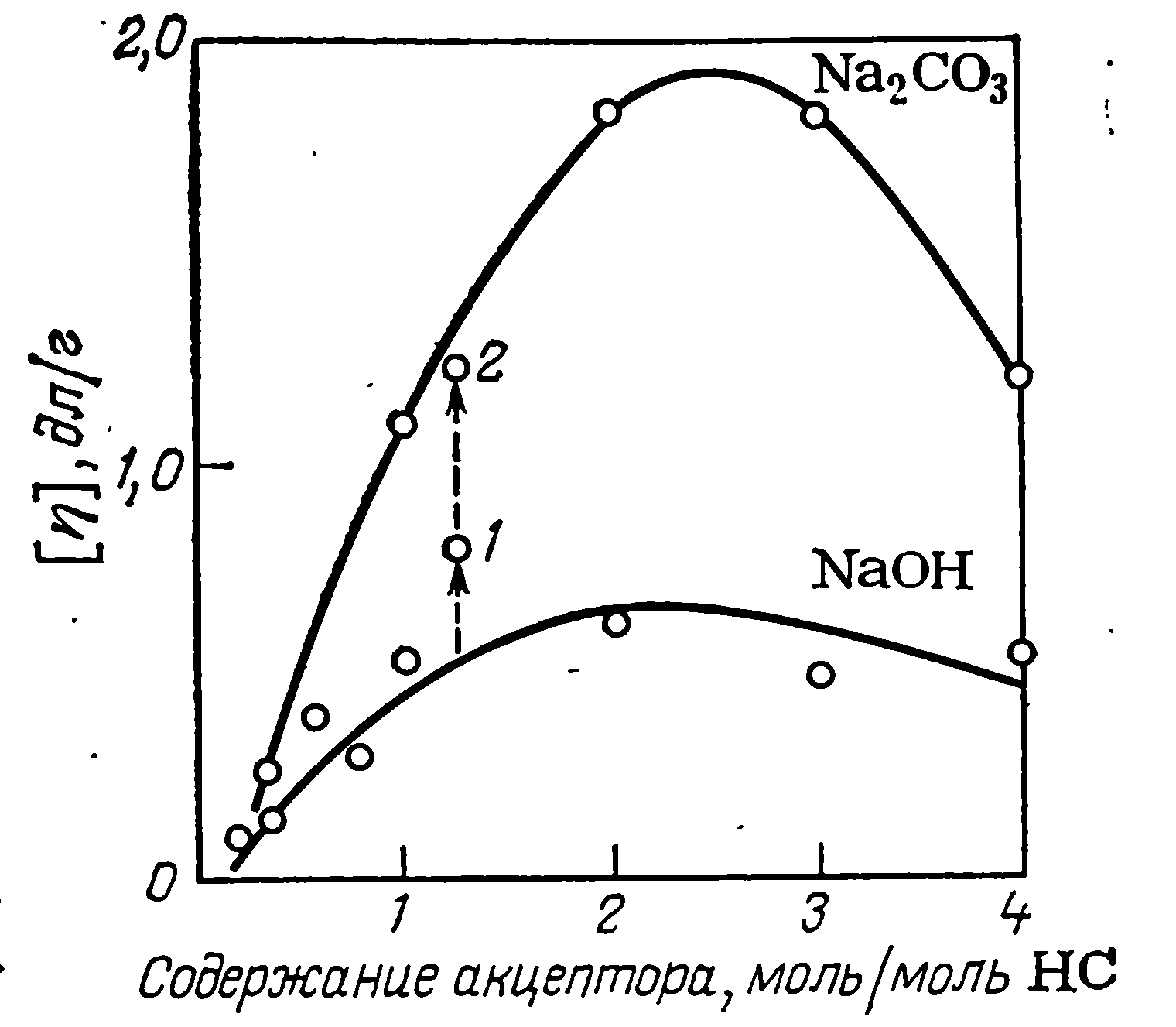

Рис. иллюстрирует зависимость характеристической вязкости полимера от концентрации акцептора HCl при эмульсионной поликонд. м-фенилендиамина и дихлорангидрида изофталевой кислоты.
Общая схема получения фенилона. поликонденсацией в растворе приведена на рис. XVI.10. По этому методу твердый хлорангидрид изофталевой кислоты вводят в охлажденный до температуры от —10 до —15 °С перемешиваемый раствор ж-фени- лендиамина в диметилацетамиде. Выделяющийся при поликонденсации хлористый водород реагирует с диметилацетамидом, образуя гидрохлорид диметилацетамида, который частично выпадает в осадок. Поликонденсация заканчивается через 40— 60 мин. В результате получают вязкий раствор фенилона в диметилацетамиде, содержащий 5—10% хлористого водорода в виде гидрохлорида диметилацетамида. Такой раствор (фенилон-сырец) используют без какой-либо дополнительной обработки для получения пленок, покрытий, лаков, композиционных материалов. Иногда раствор перед использованием подвергают нейтрализации, фильтрации, разбавлению, что часто бывает проще и экономичнее, чем выделение полимера из сиропа и его повторное растворение.

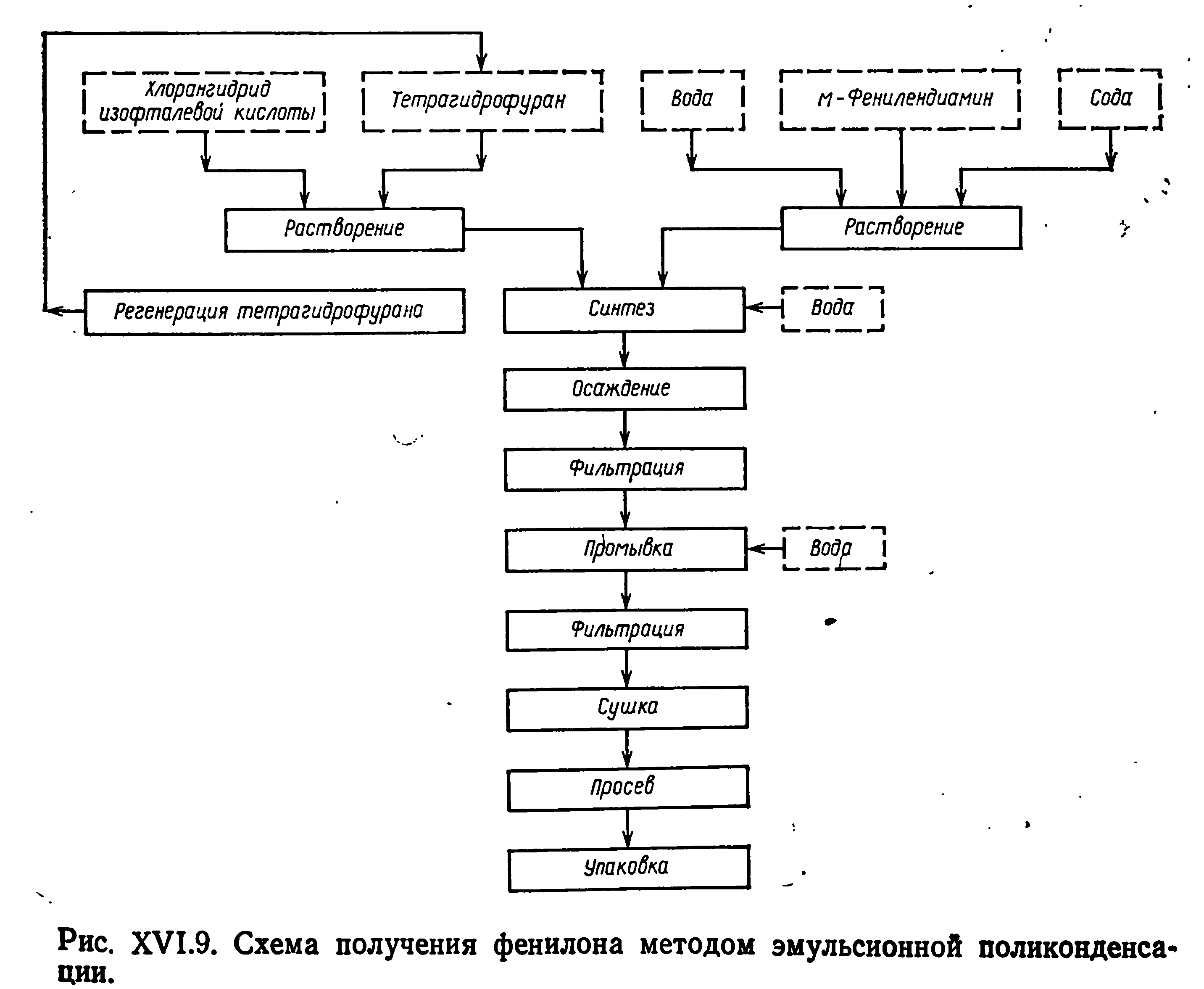

Общая схема получения фенилона методом эмульсионной поликонденсации приведена на рис. XVI.9. Раствор хлорангидрида изофталевой кислоты смешивают с охлажденным до 5— 10 °С водным содовым раствором м-фенилендиамина при энергичном перемешивании. Полимер образуется преимущественно в органической фазе эмульсии, а выделяющийся хлористый водород нейтрализуется в водной фазе. Далее полимер осаждают, отфильтровывают, промывают горячей водой, снова отфильтровывают и сушат при 100—110°С под вакуумом. После просева получают фенилон в виде тонкодисперсного порошка.
2) Технология получения соли аг.
Получение соли АГ может быть выделено в отдельный процесс, совмещено с непрерывным производством мономеров (в этом случае кислоту и диамин используют не раздельно, а сразу готовят- из них соль) или включено в непрерывный процесс производства полиамида 6,6.
Синтез соли АГ как отдельный процесс проводят следующим образом (рис. 43 в атласе).
В обогреваемом аппарате с мешалкой 1 растворяют адипиновую кислоту в метаноле и полученный 20%-ный раствор постепенно вводят в реактор . 2„ в котором находится 50%-ный раствор гексаметилендиамина в метаноле. При этом за счет теплоты нейтрализации происходит разогрев реакционной смеси. Затем реакционную массу передавливают азотом в аппарат 3, в котором раствор охлаждается, и кристаллическая соль АГ, плохо растворимая в холодном метаноле, осаждается (около 95% по массе). После охлаждения до комнатной температуры соль АГ отделяют на центрифуге 4. Маточный раствор направляют в колонну для отгонки метанола.
Из кубового остатка после регенерации метанола можно получить дополнительные количества соли АГ. Для этого его растворяют в воде и, добавляя метанол, выделяют соль. Способ обеспечивает получение соли АГ почти с количественным выходом.
Чистая соль АГ представляет собой белый кристаллический порошок с т. пл. 190—191 °С, легко растворимый в воде (47% при 18 °С). Кристаллическую соль АГ или ее водный раствор можно хранить длительное время при комнатной температуре.
