Вопрос 41
Суммарные отклонения формы и расположения
Стандарт устанавливает семь основных видов суммарных отклонений. Рассмотрим отклонения, наиболее часто используемые при оценке точности форм и их расположения.
Радиальное биение – разность наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси в сечении плоскостью, перпендикулярной к базовой оси (рис. 12.8, а).
Радиальное биение является результатом совместного проявления от-клонения от круглости профиля рассматриваемого сечения и отклонения его центра относительно базовой оси.
Поле допуска радиального биения – область на плоскости, перпенди-кулярной к базовой оси, ограниченная двумя концентричными окружностями с центром, лежащим на базовой оси, и отстоящими друг от друг от друга на расстоянии, равном допуску радиального биения (рис. 12.8, б).

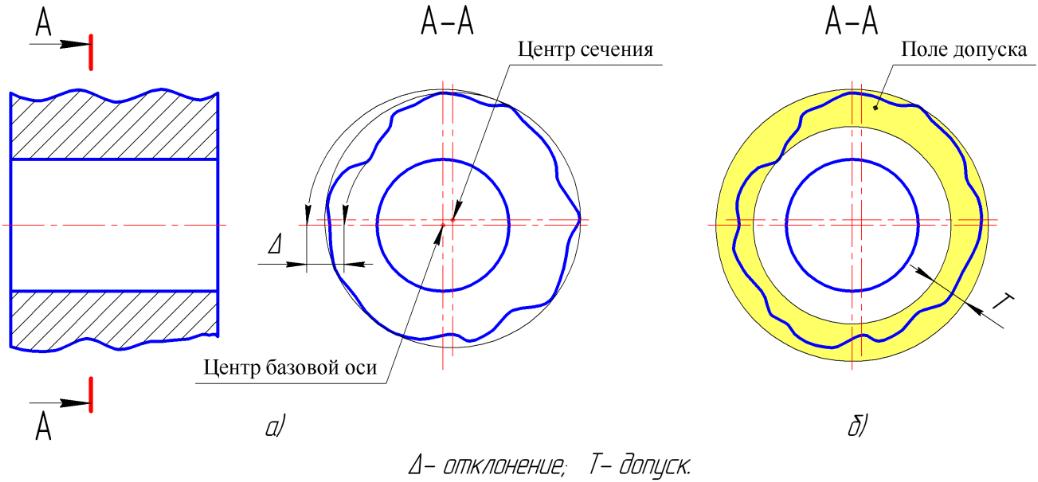

Рис. 12.8, а, б. Радиальное биение
Полное радиальное биение – разность наибольшего и наименьшего расстояний от всех точек реальной поверхности до базовой оси в пределах нормируемого участка (рис. 12.9). Полное радиальное биение является ре-зультатом совместного проявления отклонения от цилиндричности рассмат-риваемой поверхности и отклонения от ее соосности относительно базовой оси.
Рис. 12.9. Полное радиальное биение
Торцовое биение – разность наибольшего и наименьшего расстояний от точек реального профиля торцовой поверхности до плоскости, перпенди-кулярной базовой оси (рис. 12.10, а).
Торцовое биение определяется в сечении торцовой поверхности с ци-линдром заданного диаметра, соосным с базовой осью, а если диаметр не за-дан, то в сечении любого (в том числе и наибольшего) диаметра торцовой по-верхности.
Рис. 12.10, а, б. Торцовые биения
Торцовое биение является результатом совместного проявления откло-нения от общей плоскости точек, лежащих на линии пересечения торцовой поверхности с секущим цилиндром, и отклонения от перпендикулярности торца относительно оси базовой поверхности на длине равной диаметру рас-сматриваемого сечения.
Полное торцовое биение – разность наибольшего и наименьшего рас-стояний от точек всей торцовой поверхности до плоскости, перпендикуляр-ной базовой оси (рис. 12.10, б).
Также рассматривают другие суммарные отклонения:
– биение в заданном направлении;
– отклонение формы заданного профиля;
– отклонение формы заданной поверхности.
Кроме того могут нормироваться и такие суммарные отклонения формы и расположения поверхностей:
– суммарное отклонение параллельности и плоскостности;
– суммарное отклонение наклона и плоскостности и др.
Вопрос 42 - Обозначение на чертежах допусков формы, допусков расположения и суммарных допусков
Допуски формы, допуски расположения и суммарные допуски формы и расположения указывают на чертежах в соответствии с ГОСТ 2.308-79 услов-ными обозначениями на поле чертежа или текстом в технических требовани-ях. Вид допуска обозначают графическими символами (табл.12.2). Форма и размеры знаков регламентированы ГОСТ 2.308-79.
При обозначении на поле чертежа допусков формы, допусков располо-жения и суммарных допусков формы и расположения данные указывают в прямоугольной рамке, разделенной на несколько частей (рис. 12.11).
Таблица 12.2
Таблица допусков
В первой части рамки указывают знак допуска, во второй части – значение допуска в миллиметрах, а в третьей и последующих частях приводят буквенное обозначение баз или поверхностей, с которыми связан допуск.
Рис. 12.11. Допуски формы и расположения
При указании допусков в технических требованиях, текст должен содержать (табл. 12.3):
– вид допуска;
– указание поверхности (другого элемента), для которой задается допуск;
– числовое значение допуска в миллиметрах;
– указание баз, относительно которых задается допуск (для допусков расположения и суммарных допусков);
– указания о зависимых допусках (при необходимости).
