Черкаський обласний інститут післядипломної освіти педагогічних працівників
Творчий проект
«Виготовлення настінної полички для квітів»
7 клас
|
Вчителя технічної праці Лип’янської загальноосвітньої Школи I – III ступенів Шполянського району Творогова Валерія Григоровича |
№ п/п |
Зміст роботи |
К – ть годин |
Дата |
Сторін-ка |
|
1. Організаційно – підготовчий етап |
|||||
1.1. |
Призначення виробу. |
1 |
|
3 |
|
1.2. |
Вимоги до конструкції виробу та матеріалів, з яких він виготовляється. |
|
3 |
||
1.3. |
Пошук моделей – аналогів та їх аналіз. |
1 |
|
3 |
|
2. Конструкційно – технологічний етап |
|||||
2.1. |
Створення специфікації виробу. |
2 |
|
5 |
|
2.2. |
Розробка та побудова креслення деталей виробу. |
|
5 |
||
2.3. |
Вибір інструментів і пристосувань. |
2 |
|
5 |
|
2.4. |
Розробка технологічної карти на виготовлення виробу. |
|
6 |
||
3. Виробничий етап |
|||||
3.1. |
Розмічання та виготовлення деталей виробу. |
6 |
|
8 |
|
3.2. |
Збирання та оздоблення виробу. |
4 |
|
8 |
|
4. Розрахунково – заключний етап |
|||||
4.1. |
Розрахунок собівартості та витрат електроенергії. |
1 |
|
9 |
|
4.2. |
Розрахунок оплати праці. |
|
9 |
||
4.3. |
Визначення величини прибутку. |
1 |
|
10 |
|
4.4. |
Критерії оцінки проекту. |
|
10 |
1. Організаційно – підготовчий етап
1.1. Призначення виробу.
Настінна поличка для квітів призначена для використання в побуті, на робочих місцях та громадських приміщеннях. З її допомогою можна змінити декор приміщення та покращити повітря в приміщенні, оскільки рослини є джерелом кисню.
1.2. Вимоги до конструкції виробу та матеріалів, з яких він виготовляється.
Виходячи з призначення виробу основними вимогами до настінної полички для квітів є практичність та естетичний вигляд. Матеріали з яких виготовлятиметься виріб, повинні бути екологічно чисті та нешкідливі, як для дітей, так і для дорослих.
1.3. Пошук моделей – аналогів та їх аналіз.

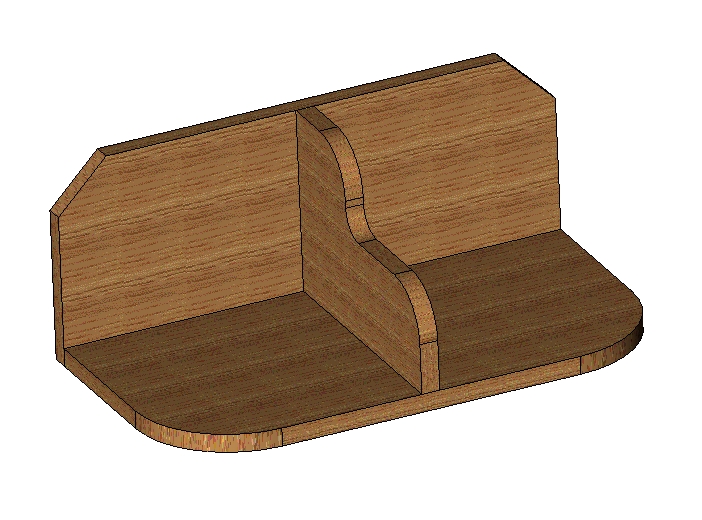

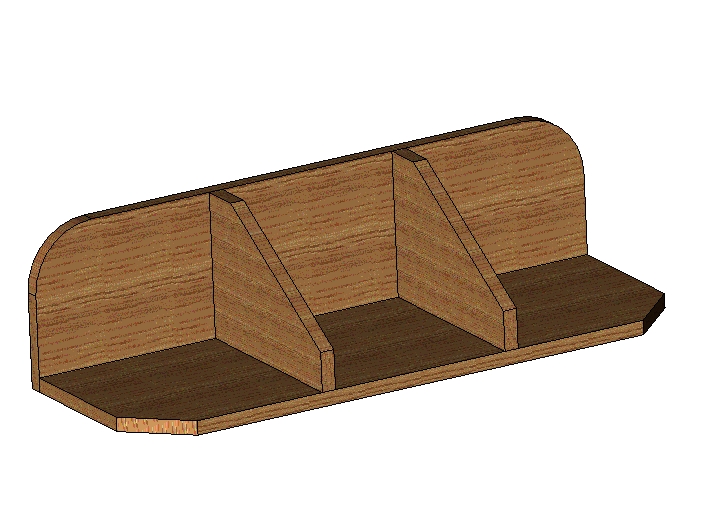

Запропонуємо декілька варіантів настінних поличок для квітів (див. мал. 1), з яких після аналізу виберемо один для подальшого виготовлення.
Варіант №1
Варіант №2
Варіант №3
Варіант №4
Малюнок 1. – Варіанти настінних поличок для квітів.
Аналіз варіантів настінних поличок для квітів зробимо на основі наступних критеріїв оцінювання, наведених в табл. 1.
Таблиця 1. – Критерії оцінювання настінних поличок для квітів.
Критерії оцінювання |
Варіант №1 |
Варіант №2 |
Варіант №3 |
Варіант №4 |
Естетичність |
++ |
++ |
++ |
++ |
Кількість деталей |
6 |
6 |
5 |
6 |
Технологічність (складність) |
+++ |
++ |
++ |
+++ |
Надійність |
+++ |
+++ |
+++ |
+++ |
Економічність |
++ |
++ |
+++ |
++ |
Власні вподобання |
+ |
+++ |
+++ |
++ |
(чим більша кількість +, тим вищий критерій оцінювання)
Проаналізувавши усі варіанти можна зробити висновки:
усі варіанти відповідають своєму призначенню;
усі варіанти порівняно нескладні у виготовленні;
- варіант №3 більш економічний і припав мені до душі, тому для подальшого виготовлення я вибираю саме його.
