Часть III. Задачи для самостоятельного решения.
1. Во дворе на высоте 6 м подвешены две лампы, расстояние между лампами 8м. Вычислить освещенность на земле под каждой из ламп и посередине между ними. Сила света каждой лампы 500 кд.
2. Солнце находится па высоте 300 над горизонтом. Вычислить освещенность поверхности, если известно, что при нахождении Солнца в зените освещенность поверхности равна 100 000 лк.
3. Свет от электрической лампочки в 200 кд падает под углом 450 на рабочее место, его освещенность141 лк. Найти:
1) на каком расстоянии от рабочего места находится лампочка,
2) на какой высоте от рабочего места она висит.
4. Лампа, подвешенная к потолку, дает в горизонтальном направлении силу света в 60 кд. Какой световой поток падает на картину площадью 0,5 м2, висящую вертикально на стене в 2 м от лампы, если на противоположной стене находится большое зеркало на расстоянии 2 м от лампы?
5. 21 марта, в день весеннего равноденствия, на Северной Земле Солнце стоит в полдень под углом 100 к горизонту. Во сколько раз освещенность площадки, поставленной вертикально, будет больше освещенности горизонтальной площадки?
6. В полдень во время весеннего и осеннего равноденствия Солнце стоит на экваторе в зените. Во сколько раз в это время освещенность поверхности Земли на экваторе больше освещенности поверхности земли в Ленинграде? Широта Ленинграда 600.
7. Над центром круглого стола диаметром 2 м висит лампа, сила света которой 100 кд. Считая лампу точечным источником света, вычислить изменение освещенности края стола при постепенном подъеме лампы в интервале 0,5 < h < 0,9 м через каждые 10 см. Построить график E=f(h).
8. В центре круглого стола диаметром 1,2 м, имеется настольная лампа из одной электрической лампочки на высоте 40 см от поверхности стола. Над центром стола на высоте 2 м от его поверхности висит люстра из четырех таких же лампочек. В каком случае получится большая освещенность на краю стола (и во, сколько раз): когда горит настольная лампа или когда горит люстра?
9. Предмет при фотографировании освещается электрической лампой, расположенной от него на расстоянии 2 м. Во сколько раз надо увеличить экспозицию, если эту же лампу отодвинуть на расстояние 3 м от предмета?
10. Найти освещенность на поверхности Земли, вызываемую нормально падающими солнечными лучами. Яркость Солнца равна 1,2. 109 нт.
11. Спираль электрической лампочки с силой света 100 кд заключена в матовую сферическую колбу диаметром: 1) 5 см и 2) 10 см. Найти светимость и яркость лампы в обоих случаях. Потерей света в оболочке колбы пренебречь.
12. Лампа, в которой светящим телом служит накаленный шарик диаметром 3 мм, дает силу света в 85 кд. Найти яркость этой лампы, если сферическая колба лампы сделана: 1) из прозрачного стекла, 2) из матового стекла. Диаметр колбы равен 6 см.
13. Какую освещенность дает лампа предыдущей задачи на расстоянии 5 м при нормальном падении света?
14. На лист белой бумаги размером 20 30 см нормально к поверхности падает световой поток в 120 лм. Найти освещенность, светимость и яркость бумажного листа, если коэффициент рассеяния р=0,75.
15. Какова должна быть освещенность листа бумаги в предыдущей задаче, чтобы его яркость была равна 104 нт?
16. Лист бумаги размером 10 30 см освещается светом от лампы силой в 100 кд, причем на него падает 0,5% всего посылаемого лампой света. Найти освещенность этого листа бумаги.
17. Электрическая лампа в 100 кд посылает во все стороны ежеминутно 122 Дж световой энергии. Найти: 1) механический эквивалент света, 2) к. п. д. световой отдачи, если лампа потребляет мощность 100 вт.
18. На плоскую поверхность падает по нормали к ней монохроматическая световая волна с =510 нм. Интенсивность волны =0,32 Вт/м2. Воспользовавшись изображен на рисунке 4.

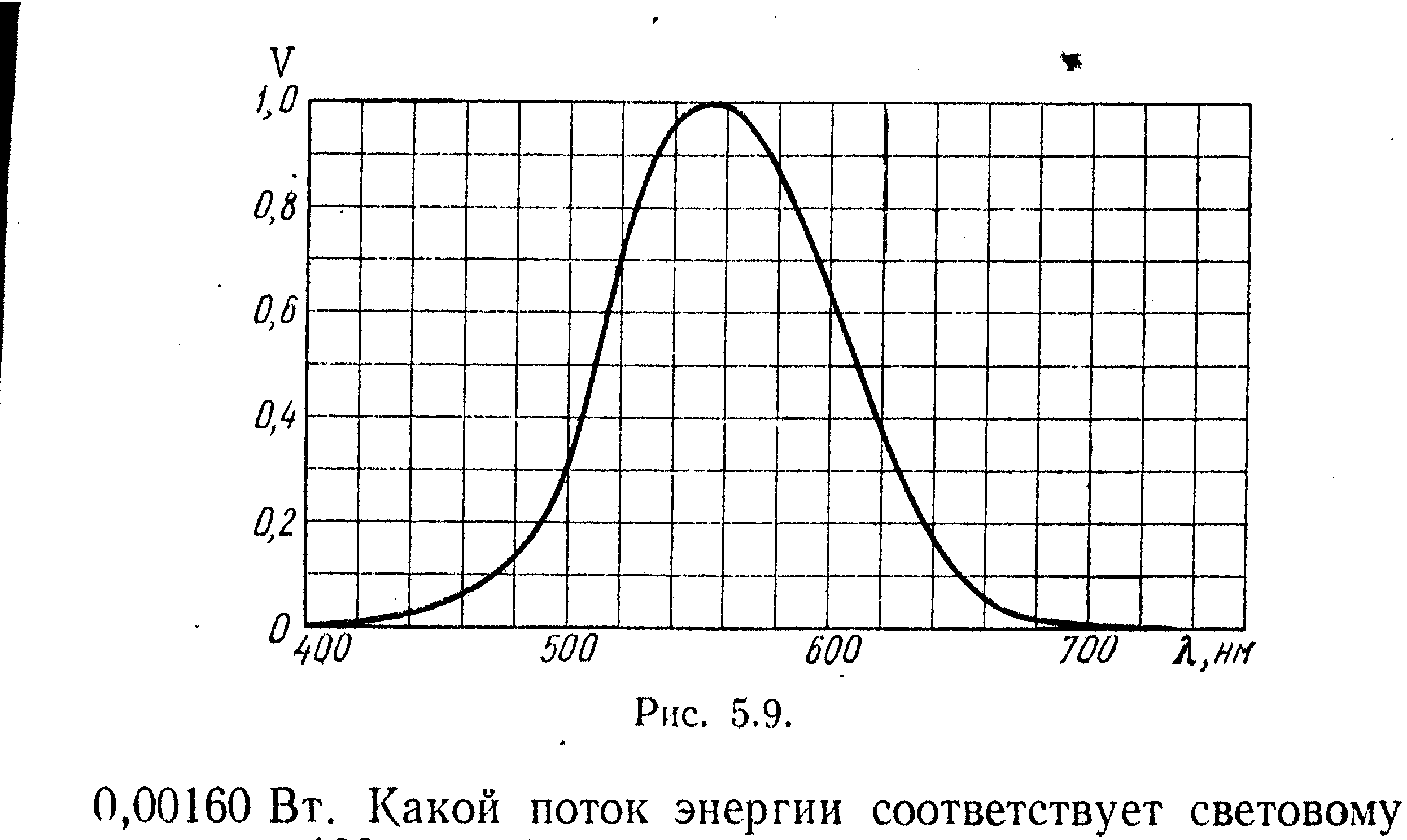

Рис 4.
Графиком относительной спектральной чувствительности глаза, определить освещенность Е поверхности. При =555 нм световому потоку в 1 лм соответствует поток энергии, равный 0,00160 Вт. Величину А= 0,00160 Вт/лм называют иногда механическим эквивалент света.
19. Световому потоку в 1 лм, образованному излучением =555 нм, соответствует поток энергии, равный 0,00160Вт. Какой поток энергии соответствует световому потоку в 100 лм, образованному излучением, для которого относительная спектральная чувствительность глаза V = 0,762?
20. Какой световой поток соответствует потоку энергии в 1,00 Вт, образованному излучением, для которого относительная спектральная чувствительность глаза V= 0,142?
21. Допустим, что связанный со световой волной поток энергии распределен равномерно по длинам волн, т. е. Как выглядела бы в этом случае кривая распределения светового потока по длинам волн?
22. Монохроматическая световая волна с =510нм при нормальном падении на некоторую поверхность создает освещенность Е=100 лк. Определить давление , оказываемое светом на поверхность, если отражается половина падающего света.
23. Интенсивность (средняя плотность светового потока) монохроматической световой волны J=100 лм/м2. Частота волны = 3,69 1015 c-1. Показатель преломления среды в которой распространяется волна, =1,50. Найти значения амплитуд ЕМ и НМ напряженностей электрического и магнитного полей этой волны.
24. Точечный изотропный источник света испускает по всем направлениям поток Ф= 1257 лм. Чему равна сила, света I этого источника?
25. Параллельный пучок лучей, несущий однородный световой поток плотности J=200лм/м2, падает на плоскую поверхность, внешняя нормаль к которой образует с направлением лучей угол = 120°. Какова освещенность этой поверхности?
26. На высоте h=3,00м над полом висит точечный осесимметричный источник, сила света которого описывается функцией в пределах и равна нулю при (I0 - константа, - угол, образуемый световым лучом с вертикалью). Освещенность пола под источником Е= 100 лк. Определить световой поток Ф, излучаемый источником.
27. Точечный изотропный источник света помещаете над центром круглого стола. Сила света источника I =50 кд, радиус стола R=0,5 м, высота источника над столом h= 1 м. Определить:
1. Зависимость освещенности Е стола от расстояния r от центра.
2. Значение освещенности: а) в центре, б) на краю стола.
3. Поток света Ф, падающий на стол.
4. Какая доля полного потока, испускаемого источником, падает на стол?
28. Как должна зависеть от угла между направлением луча и вертикалью сила света I ( ) источника из предыдущей задачи для того, чтобы падающий на стол поток Ф=33 лм распределялся по поверхности стола равномерно? Какова будет при этом освещенность Е стола?
29. Яркость однородно-светящейся плоской поверхности описывается функцией ( - угол с нормалью к поверхности, - азимутальный угол). Написать выражение для светимости L этой поверхности.
30. Имеется круглая, плоская однородно-светящаяся поверхность, яркость которой ( - константа, равная - угол с нормалью к поверхности). Радиус поверхности R=10см. Найти световой поток Ф, испускаемый этой поверхностью.
31. Определить, под каким углом к нормали косинусный излучатель излучает наибольший световой поток.
32. Построить график зависимости величины светового потока, излучаемого косинусным излучателем внутрь конуса, ось которого перпендикулярна к поверхности излучателя, от угла раствора конуса.
33. Над центром круглого стола радиусом R на высоте Н = R висит лампа силой света . Построить график зависимости освещенности поверхности стола от расстояния r от центра стола. Для вычислений положить , где
34. Над точкой А бесконечной плоской поверхности на высоте h находится точечный источник света. Определить радиус кольца с центром в точке А и шириной dR, на которое падает максимальный световой поток.
35. Решить предыдущую задачу для малого косинусного излучателя, плоскость которого параллельна заданной.
36. Лампа висит над точкой А поверхности стола на высоте Н. Построить линию, при перемещении по которой лампа в точке А создает прежнюю освещенность.
37. Сфера освещена параллельным пучком света, создающим в области нормального падения освещенность Ео. Найти среднюю освещенность облучаемой половины поверхности сферы.
38. Вычислить среднюю яркость вольфрамовой спирали длиной 3 см и диаметром 2 мм, если сила света в перпендикулярном направлении к оси спирали равна100 кд.
39. Лампа в 100 кд заключена в матовый плафон сферической формы радиусом 8 см. Вычислить среднюю яркость светильников в случаях: а) отсутствия потерь светового потока в матовом стекле; б) при наличии коэффициента потерь k = 0,1.
40. Раскаленный цилиндр длиной L и радиусом r имеет постоянную температуру по всей поверхности. Сравнить силу света, излучаемого в направлении оси цилиндра в направлении, перпендикулярном к оси в середине цилиндра.
41. Излучающая в обе стороны пластинка площадью S =5 см2 имеет яркость В=106 кд/м2. Определить среднюю силу света, излучаемого этой пластинкой.
42. Однородные шар и куб одинаковой массы из одного и того же материала излучают с постоянной яркостью по всей поверхности. Какое тело имеет большую среднюю силу света?
43. Зависит ли яркость раскаленного шара от расстояния до него?
44. Сравнить яркость солнечного диска и идеально белой матовой поверхности, расположенной перпендикулярно к солнечным лучам на 3eмлe.
45. Определить средний коэффициент отражения поверхности Луны, если средняя яркость полной Луны составляет 2,5 103 кд/м2, создаваемая прямыми солнечными лучами, освещенность равна 1,4 105 лк.
46. Какую освещенность в люксах создает на нормальной к лучам поверхности звезда: а) нулевой величины; б) первой величины?
47. На нормальной к лучам поверхности полная Луна создает освещенность 0,3 лк. Какова ее звездная величина в это время?
Ответы
1. Е1=16,89лк, Е2=16,02лк
2. Е= 5 104лк.
3. 1) R=1м; 2) h=0,71м
4. Ф=8,34лм
5. В 5,7 раза.
6. В 2 раза.
8. Когда горит настольная лампа, освещенность края стола получается больше в 1,2 раза.
9. В 2,25 раза.
10. Е 8 104лк.
11. 1) L1=1,6 105лм/м2, В1=5.1 104нт; 2) L2=4 104лм/м2, В2=1,27 104нт.
12. 1) В1=1,2 107нт; 2) В2=3 104нт.
13. Е1=Е2=3,4лк.
14. Е=2 103лк; L=1,5 103лм/м2; В=480нт.
15. Е=4,2 104лк.
16. Е=210лк.
17. 1) 1,61 10-3вт/лм; 2) приблизительно 2%.
18. Е=102лк.
19. 0,21 Вт.
20. 214лм.
21. Эта кривая имела бы такой же вид, как изображена на рис.3 кривая относительной чувствительности глаза.
22. Р=1,6 нПа.
23. Еm=12,6 в/м, Hm=0,05A/м.
24. I=100кд
25. Е=100лк.
26. Ф=(4π/3)Eh2=38 102лм.
27. 1.
2. а) 50 лк, б) 27 лк.
3. Ф=2πI(1-h/ )=33лм
4. η=0,053.
28. I( )= (42кд)/ ; Е=42лк.
29. L= .
30. Ф= 66 лм.
31. = 450.
34. .
35. .
36. Уравнение такой линии в полярных координатах ;
37. .
38. .
39. . а) В= 4980 кд/м2; б) В= 4480 кд/м2.
40. .
41. Средняя сила света .
42. . Средняя сила света куба в 1,24 раза больше.
43. Нет.
44. .
45. отсюда .
46. Е0 = 2,78 10-6лк; Е1 = 1,107 10-6лк.
m = -12,6.
Таблицы.
Таблица 1.
Освещенность. |
Е, лк |
При киносъемке в павильоне
На рабочем месте для работ тонких
************************ грубых
Для чтения
На экране кинотеатра
В коридоре и на лестничной клетке
На улице и площади
|
10 000
200
30
75 – 100
20 – 80
15
4 |
Таблица №2.
Некоторые астрономические величины
-
Средний радиус Земли …………………………...6,37 106м
Средняя плотность Земли ………………………....5500 кг/м3
Масса Земли ………………………………………..5,96 1024кг
Радиус Солнца ……………………………………..6,95 108м
Масса Солнца ………………………………………1,97 1030кг
Радиус Луны ………………………………………..1,74 106м
Масса Луны ………………………………………...7,3 1022кг
Среднее расстояние от Луны до Земли …………...3,84 108м
Среднее расстояние от Земли до Солнца …………1,495 1011м
Таблица №3.
Чувствительность глаза человека к световым волнам различной длины.
В таблице приводится характеристика спектральной чувствительности глаза человека при дневном освещении. В графе «Чувствительность глаза» числа показывают, какую часть от наибольшей чувствительности (равной 1) составляет чувствительность глаза при данной длине волны. Наибольшую чувствительность глаз имеет к желто – зеленому цвету – к волнам длиной 555 нм (эта чувствительность условно и принята за 1).
Длина волны, нм |
Чувствительность глаза |
|
Длина волны, нм |
Чувствительность глаза |
400 430 460 490 520 550 555 |
0,0004 0,0116 0,06 0,208 0,710 0,995 1 |
|
560 590 620 650 680 710 760 |
0,995 0,757 0,381 0,107 0,017 0,0021 0,00006 |
Таблица №4.
Сила света электрических ламп накаливания
Мощность лампы, Вт |
15 |
25 |
40 |
60 |
100 |
150 |
300 |
500 |
1000 |
Сила света, кд |
10 |
18 |
30 |
51 |
103 |
173 |
388 |
695 |
1530 |
Таблица №5.
Зеркальное отражение света различными поверхностями.
Серебро ……………………..93 Алюминий…………………..89 Зеркало (отражающий слой – пленка серебра)…….88 Ртуть………………………...73 Зеркало (отражающий слой – амальгама ртути)…..71 |
Сталь………………..57 Алмаз……………….17 Стекло (показатель преломления 1,7)…..7 Стекло (показатель преломления 1,5)…..4 Вода…………………2 |
Числа показывают, какая часть света (в%) отражается различными полированными поверхностями при нормальном падении света. |
Таблица №6.
Сила света некоторых источников (средние значения)
Источник света. |
Сила света, кд |
Солнце ………………………………... Военный прожектор …………………. Морской маяк ………………………... Осветительная бомба ………………... Электрическая дуга ………………….. Фара автомобиля «Волга» дальний свет……………….. ближний свет……………….. Фара велосипедиста …………………. Керосиновая лампа ………………….. Лампочка карманного фонаря ………. Свеча (стеариновая), пламя спички … Светлячок …………………………… |
3 1027 8 108 – 1,2 109 105 - 107 5 105 - 106 103 - 105
12 000 5000 60 1 – 10 0,5 – 3 0,5 – 2 0,01 – 0,001 |
Таблица №7.
