- •Серия 1.412.1 Монолитные ж/б фундаменты стаканного типа
- •Серия 1.415.1 Фундаментные балки для шага колонн 6 м
- •Серия 1.424.1 Колонны ж/б прямоугольного сечения для одноэтажных промышленных зданий высотой 8,4 – 14,4 м, оборудованных мостовыми кранами
- •Серия 1.426.1 Балки подкрановые ж/б пролетами 6 и 12 м под мостовые краны
- •Серия 1.462.1-3 ж/б стропильные решетчатые балки для покрытий одноэтажных промышленных зданий
- •Серия 1.462.1-16 ж/б стропильные двутавровые балки пролетом
- •Серия 1.465.1 Комплексные ж/б плиты покрытий одноэтажных промышленных зданий
ДВНЗ Харківський коледж будівництва, архітектури та дизайну
спеціальність 5.06010101
«Будівництво та експлуатація
будівель і споруд»
КАТАЛОГ
по підбору збірних з/б конструкцій для виконання
курсового та дипломного проектів
по предмету: «Будівельні конструкції»
розділ «Промислові будинки»
Харків 2012 р.
ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»
Місто |
Температура повітря ˚С |
|||
Абсолютно мінімальна |
Абсолютно максимальна |
Найбільш холодної доби |
Найбільш холодної п’ятиденки |
|
Вінниця |
-36 |
38 |
-26 |
-21 |
Луцьк |
-34 |
38 |
-24 |
-20 |
Житомир |
-35 |
38 |
-25 |
-22 |
Луганськ |
-42 |
41 |
-29 |
-25 |
Дніпропетровськ |
-34 |
40 |
-26 |
-23 |
Донецьк |
-37 |
40 |
-27 |
-23 |
Ужгород |
-28 |
40 |
-22 |
-18 |
Запоріжжя |
-34 |
41 |
-25 |
-22 |
Івано-Франківськ |
-34 |
37 |
-24 |
-20 |
Київ |
-32 |
39 |
-26 |
-22 |
Кіровоград |
-35 |
40 |
-26 |
-22 |
Львів |
-33 |
37 |
-23 |
-19 |
Миколаїв |
-30 |
40 |
-23 |
-20 |
Полтава |
-37 |
38 |
-27 |
-23 |
Рівне |
-36 |
38 |
-25 |
-21 |
Суми |
-36 |
38 |
-28 |
-24 |
Тернопіль |
-34 |
37 |
-24 |
-21 |
Харків |
-36 |
39 |
-28 |
23 |
Хмельницький |
-32 |
36 |
-25 |
-21 |
Чернігів |
-34 |
39 |
-27 |
-23 |
Чернівці |
-32 |
38 |
-24 |
-20 |
Херсон |
-32 |
39 |
-23 |
-19 |
Одеса |
-28 |
37 |
-21 |
-18 |
Сімферополь |
-29 |
40 |
-20 |
-16 |
Таблиця 1.
СНиП 2.01.01-82 «Строительная климатология и геофизика»
Схематическая карта глубины промерзання глинистих и суглинистих грунтов
ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»
Таблиця 2.
Місто |
Напрямки вітру, що повторюються, м/с |
|||||||||||||||
січень |
липень |
|||||||||||||||
Пн |
Пн Сх |
Сх |
Пд Сх |
Пд |
Пд Зх |
Зх |
Пн Зх |
Пн |
Пн Сх |
Сх |
Пд Сх |
Пд |
Пд Зх |
Зх |
Пн Зх |
|
Вінниця |
12 |
13 |
7 |
11 |
15 |
14 |
14 |
14 |
23 |
11 |
5 |
6 |
8 |
8 |
14 |
25 |
Луцьк |
4 |
4 |
8 |
13 |
18 |
14 |
23 |
16 |
7 |
6 |
7 |
8 |
10 |
12 |
26 |
24 |
Житомир |
8 |
12 |
6 |
13 |
14 |
15 |
18 |
14 |
13 |
9 |
5 |
6 |
7 |
11 |
24 |
25 |
Луганськ |
5 |
10 |
27 |
15 |
5 |
12 |
17 |
9 |
10 |
13 |
13 |
7 |
4 |
11 |
23 |
19 |
Дніпропетровськ |
9 |
13 |
10 |
15 |
15 |
13 |
9 |
16 |
17 |
9 |
6 |
5 |
9 |
8 |
15 |
31 |
Кривий ріг |
15 |
16 |
15 |
11 |
9 |
11 |
12 |
11 |
22 |
15 |
7 |
5 |
4 |
9 |
15 |
23 |
Нікополь |
9 |
20 |
18 |
13 |
8 |
11 |
11 |
10 |
19 |
16 |
11 |
6 |
5 |
13 |
13 |
17 |
Донецьк |
7 |
13 |
16 |
26 |
5 |
13 |
12 |
8 |
14 |
15 |
13 |
10 |
5 |
12 |
15 |
16 |
Ужгород |
10 |
10 |
14 |
40 |
8 |
2 |
4 |
12 |
14 |
18 |
11 |
15 |
9 |
6 |
7 |
20 |
Запоріжжя |
13 |
17 |
14 |
12 |
13 |
13 |
10 |
8 |
22 |
19 |
8 |
5 |
9 |
10 |
10 |
17 |
Івано-Франківськ |
5 |
1 |
8 |
27 |
4 |
7 |
25 |
23 |
9 |
2 |
5 |
13 |
13 |
7 |
18 |
43 |
Київ |
11 |
10 |
11 |
12 |
9 |
11 |
20 |
16 |
18 |
12 |
8 |
7 |
5 |
8 |
18 |
24 |
Кіровоград |
14 |
10 |
8 |
16 |
12 |
12 |
14 |
14 |
24 |
13 |
7 |
5 |
6 |
7 |
15 |
23 |
Львів |
4 |
6 |
9 |
16 |
12 |
18 |
23 |
12 |
7 |
7 |
5 |
7 |
9 |
14 |
31 |
20 |
Миколаїв |
15 |
21 |
12 |
11 |
10 |
10 |
8 |
13 |
23 |
18 |
4 |
3 |
6 |
14 |
9 |
23 |
Полтава |
8 |
13 |
14 |
14 |
11 |
16 |
14 |
10 |
15 |
15 |
11 |
7 |
6 |
9 |
17 |
20 |
Рівне |
7 |
5 |
8 |
13 |
14 |
14 |
27 |
12 |
10 |
7 |
5 |
8 |
7 |
11 |
29 |
23 |
Суми |
7 |
9 |
10 |
19 |
13 |
16 |
14 |
12 |
13 |
13 |
6 |
8 |
9 |
9 |
17 |
25 |
Тернопіль |
7 |
5 |
10 |
19 |
14 |
8 |
18 |
19 |
11 |
6 |
7 |
9 |
6 |
8 |
22 |
31 |
Харків |
9 |
12 |
16 |
17 |
10 |
12 |
13 |
11 |
17 |
14 |
12 |
9 |
4 |
9 |
14 |
21 |
Каменець-Подільск |
9 |
5 |
10 |
35 |
6 |
2 |
7 |
26 |
18 |
5 |
4 |
12 |
6 |
5 |
11 |
39 |
Хмельницький |
5 |
5 |
7 |
21 |
14 |
10 |
18 |
20 |
8 |
6 |
6 |
10 |
6 |
9 |
23 |
32 |
Умань |
11 |
10 |
8 |
16 |
11 |
12 |
12 |
20 |
18 |
10 |
6 |
5 |
6 |
7 |
13 |
35 |
Чернігів |
10 |
10 |
11 |
12 |
14 |
14 |
16 |
13 |
18 |
9 |
10 |
7 |
7 |
8 |
17 |
24 |
Чернівці |
3 |
2 |
19 |
20 |
4 |
6 |
10 |
36 |
6 |
3 |
8 |
11 |
4 |
7 |
18 |
23 |
Херсон |
16 |
23 |
17 |
12 |
7 |
7 |
8 |
10 |
22 |
14 |
9 |
5 |
7 |
18 |
10 |
15 |
Одеса |
19 |
15 |
11 |
5 |
8 |
11 |
14 |
17 |
22 |
8 |
3 |
6 |
15 |
12 |
12 |
22 |
Сімферополь |
5 |
23 |
11 |
17 |
12 |
19 |
7 |
6 |
6 |
12 |
17 |
20 |
6 |
14 |
17 |
8 |
ДБН В.1.2-2:2006 «Навантаження та впливи»
Карта районування території України за характеристичними значеннями ваги снігового покриву
ДБН В.1.2-2:2006 «Навантаження та впливи»
Карта районування території України за характеристичними значеннями вітрового тиску
ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»
серия 1.435.9 Ворота распашные
Наименование |
Марка ворот |
Размеры проема ворот (ширина х высота), м |
Масса, кг |
Ворота из трубчатого профиля |
ВР 48 х 54-Т |
4,8 х 5,4 |
983 |
ВР 42 х 42-Т |
4,2 х 4,2 |
753 |
|
ВР 36 х 36-Т |
3,6 х 3,6 |
635 |
|
ВР 30 х 30-Т |
3,0 х 3,0 |
517 |
ВР 36 х 36-Т
ВР – ворота распашные,
36 х 36 – ширина х высота,
Т – трубчатого сечения.
серия 1.436.2 Окна с переплетами из спаренных прямоугольных труб
Окна с фрамугами |
Переплеты |
|||
ОСР 48.12 |
147,77 |
|
П 48.12 |
45,0 |
ОДР 48.12 |
191,03 |
|||
ОСР 48. 18 |
199,56 |
|
П 48.18 |
54,0 |
ОДР 48.18 |
285,87 |
|||
ОДР 18.18 |
117,00 |
ОДР 48.12
О – обозначение окна,
Д – двойное остекление,
Р – ручной механизм открывания,
48 – ширина окна,
12 – высота окна.

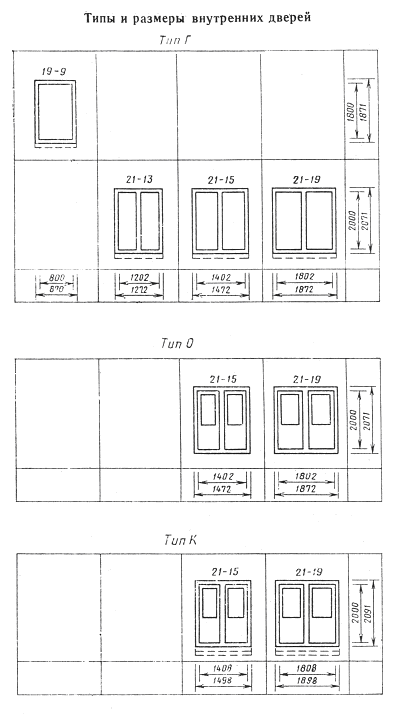

ГОСТ 14624-84 Внутренние двери промышленных зданий
серия 1.030.1 Стены наружные из однослойных панелей для каркасных общественных, вспомогательных и производственных зданий
Эскиз |
Марка изделия |
Размеры, мм |
Расход материалов |
Масса, кг |
|||
L |
H |
B |
Бетон, м3 |
Сталь, кг |
|||
I |
ПС 30.6.2,5-6.Л |
2980 |
585 |
250 |
0,37 |
10,76 |
0,67 |
ПС 30.9.2,5-6.Л |
885 |
0,57 |
13,66 |
1,01 |
|||
ПС 30.12.2,5-6.Л |
1185 |
0,76 |
16,83 |
1,34 |
|||
ПС 30.13.2,5-6.Л |
1285 |
0,82 |
17,44 |
1,46 |
|||
ПС 30.15.2,5-6.Л |
1485 |
0,95 |
18,48 |
1,69 |
|||
ПС 30.18.2,5-6.Л |
1785 |
1,14 |
22,43 |
2,03 |
|||
ПС 30.21.2,5-6.Л |
2085 |
1,34 |
25,20 |
2,36 |
|||
ПС 60.6.2,5-6.Л |
5980 |
585 |
250 |
0,75 |
40,13 |
1,34 |
|
ПС 60.9.2,5-6.Л |
885 |
1,14 |
53,43 |
2,04 |
|||
ПС 60.12.2,5-6.Л |
1185 |
1,52 |
65,32 |
2,73 |
|||
ПС 60.13.2,5-6.Л |
1285 |
1,65 |
65,81 |
2,95 |
|||
ПС 60.15.2,5-6.Л |
1485 |
1,91 |
78,56 |
3,41 |
|||
ПС 60.18.2,5-6.Л |
1785 |
2,29 |
92,96 |
4,10 |
|||
ПС 60.21.2,5-6.Л |
2085 |
2,68 |
105,27 |
4,78 |
|||
ПС 62,5.9.2,5-6.Л-1 |
6230 |
885 |
250 |
0,91 |
73,49 |
1,74 |
|
ПС 62,5.12.2,5-6.Л-1 |
1185 |
1,22 |
91,74 |
2,33 |
|||
ПС 62,5.18.2,5-6.Л-1 |
1785 |
1,83 |
167,69 |
3,52 |
|||
ПС 65.9.2,5-6.Л-1 |
6480 |
885 |
250 |
0,95 |
76,16 |
1,81 |
|
ПС 65.12.2,5-6.Л-1 |
1185 |
1,27 |
95,08 |
2,41 |
|||
ПС 65.18.2,5-6.Л-1 |
1785 |
1,91 |
173,90 |
3,66 |
|||
II |
2ПС 3.12.2,5 -Л |
280 |
1185 |
250 |
0,07 |
1,89 |
0,13 |
2ПС 3.15.2,5-Л |
1485 |
0,09 |
2,26 |
0,15 |
|||
2ПС 3.18.2,5-Л |
1785 |
0,11 |
2,63 |
0,19 |
|||
2ПС 3.21.2,5-Л |
2085 |
0,13 |
3,00 |
0,23 |
|||
2ПС 6.12.2,5-Л |
580 |
1185 |
250 |
0,15 |
2,79 |
0,26 |
|
2ПС 6.15.2,5-Л |
1485 |
0,18 |
3,40 |
0,32 |
|||
2ПС 6.18.2,5-Л |
1785 |
0,22 |
4,00 |
0,39 |
|||
2ПС 6.21.2,5-Л |
2085 |
0,26 |
4,90 |
0,46 |
|||
2ПС 6.24.2,5-Л |
2385 |
0,30 |
5,50 |
0,52 |
|||
II |
2ПС 12.12.2,5-Л |
1180 |
1185 |
250 |
0,30 |
4,31 |
0,53 |
2ПС 12.15.2,5-Л |
1485 |
0,38 |
5,23 |
0,66 |
|||
2ПС 12.18.2,5-Л |
1785 |
0,45 |
6,14 |
0,79 |
|||
2ПС 12.21.2,5-Л |
2085 |
0,56 |
7,19 |
0,94 |
|||
2ПС 12.24.2,5-Л |
2385 |
0,60 |
8,10 |
1,07 |
|||
2ПС 15.12.2,5-Л |
1480 |
1185 |
250 |
0,38 |
5,22 |
0,66 |
|
2ПС 15.18.2,5-Л |
1785 |
0,57 |
7,65 |
1,01 |
|||
2ПС 15.24.2,5-Л |
2385 |
0,76 |
10,44 |
1,34 |
|||
2ПС 8.12.2,5-Л |
830 |
1185 |
250 |
0,16 |
2,98 |
0,31 |
|
2ПС 8.18.2,5-Л |
1785 |
0,24 |
4,58 |
0,46 |
|||
2ПС 8.24.2,5-Л |
2385 |
0,33 |
5,88 |
0,61 |
|||
2ПС 9.12.2,5-Л |
880 |
1185 |
250 |
0,22 |
3,11 |
0,40 |
|
2ПС 9.18.2,5-Л |
1785 |
0,34 |
4,77 |
0,59 |
|||
2ПС 9.24.2,5-Л |
2385 |
0,45 |
6,14 |
0,79 |
|||
2ПС 11.12.2,5-Л |
1080 |
1185 |
250 |
0,21 |
3,81 |
0,39 |
|
2ПС 11.18.2,5-Л |
1785 |
0,32 |
5,83 |
0,59 |
|||
2ПС 11.24.2,5-Л |
2385 |
0,42 |
7,55 |
0,79 |
|||
2ПС 11,3.12.2,5-Л |
1130 |
1185 |
250 |
0,29 |
4,26 |
0,51 |
|
2ПС 11,3.18.2,5-Л |
1785 |
0,43 |
6,06 |
0,77 |
|||
2ПС 11,3.24.2,5-Л |
2385 |
0,58 |
7,87 |
1,02 |
|||
2ПС 17.12.2,5-Л |
1680 |
1185 |
250 |
0,34 |
6,08 |
0,64 |
|
2ПС 17.18.2,5-Л |
1785 |
0,51 |
8,44 |
0,96 |
|||
2ПС 17.24.2,5-Л |
2385 |
0,68 |
10,80 |
1,27 |
|||
2ПС 18.12.2,5-Л |
1780 |
1185 |
250 |
0,45 |
6,86 |
0,81 |
|
2ПС 18.18.2,5-Л |
1785 |
0,68 |
9,61 |
1,21 |
|||
2ПС 18.24.2,5-Л |
2385 |
0,91 |
12,64 |
1,61 |
|||
2ПС 20.12.2,5-Л |
1980 |
1185 |
250 |
0,39 |
6,91 |
0,73 |
|
2ПС 20.18.2,5-Л |
1785 |
0,58 |
9,69 |
1,10 |
|||
2ПС 20.24.2,5-Л |
2385 |
0,78 |
12,74 |
1,46 |
|||
2ПС 20,3.12.2,5-Л |
2030 |
1185 |
250 |
0,52 |
7,71 |
0,91 |
|
2ПС 20,3.18.2,5-Л |
1785 |
0,78 |
11,18 |
1,37 |
|||
2ПС 20,3.24.2,5-Л |
2385 |
1,04 |
15,37 |
1,84 |
ПС 65.18.2,5-6.Л-1
ПС – панель стеновая,
2ПС – панель простеночная,
65 – длина панели,
18 – высота панели,
2,5 – толщина панели,
Л – легкий бетон,
1 – обозначение несущей способности.
Серия 1.412.1 Монолитные ж/б фундаменты стаканного типа
Типы и унифицированные размеры подколонников для фундаментов под колонны прямоугольного сечения
Сечение колонны a х b |
Подколонник рядового фундамента |
Размеры стакана |
Объем стакана, м3 |
|||
тип |
размеры сечения, мм |
глубина |
в плане a х b |
|||
понизу |
поверху |
|||||
300 х 300 400 х 300 400 х 400 |
А |
900 х 900 |
700 700 800, 900 |
400 х 400 500 х 400 500 х 500 |
450 х 450 550 х 450 550 х 550 |
0,13 0,16 0,22; 0,25 |
500 х 400 500 х 500 600 х 400 600 х 500 |
Б |
1200 х 1200 |
800 800, 900 800, 900 800 |
600 х 500 600 х 600 700 х 500 700 х 600 |
650 х 550 650 х 650 750 х 550 750 х 650 |
0,26 0,31; 0,35 0,30; 0,34 0,35 |
700 х 400 800 х 400 800 х 500 |
В |
1500 х 1200 |
950 900, 950 900 |
800 х 500 900 х 500 900 х 600 |
850 х 550 950 х 550 950 х 650 |
0,41 0,44; 0,46 0,52 |
Эскиз фундамента |
Марка фундамента |
Расход бетона |
Размеры фундамента |
||||
h |
a |
b |
a1(a2) |
b1(b2) |
|||
Фундаменты типа А |
|||||||
|
ФА1-1 |
1,6 |
1500 |
1500 |
1500 |
- |
- |
ФА1-2 |
1,9 |
1800 |
|||||
ФА1-3 |
2,4 |
2400 |
|||||
ФА1-4 |
2,9 |
3000 |
|||||
ФА1-5 |
3,4 |
3600 |
|||||
ФА1-6 |
3,8 |
4200 |
|||||
|
ФА4-1 |
2,3 |
1500 |
2100 |
1800 |
1500 |
900 |
ФА4-2 |
2,5 |
1800 |
|||||
ФА4-3 |
3 |
2400 |
|||||
ФА4-4 |
3,5 |
3000 |
|||||
ФА4-5 |
4 |
3600 |
|||||
ФА4-6 |
4,5 |
4200 |
|||||
|
ФА10-1 |
4,9 |
1500 |
3300 |
2700 |
2400 (1500) |
1800 (900) |
ФА10-2 |
5,1 |
1800 |
|||||
ФА10-3 |
5,6 |
2400 |
|||||
ФА10-4 |
6,1 |
3000 |
|||||
ФА10-5 |
6,6 |
3600 |
|||||
ФА10-6 |
7,1 |
4200 |
|||||
Фундаменты типа Б |
|||||||
|
ФБ2-1 |
2,7 |
1500 |
1800 |
1800 |
- |
- |
ФБ2-2 |
3,1 |
1800 |
|||||
ФБ2-3 |
4 |
2400 |
|||||
ФБ2-4 |
4,9 |
3000 |
|||||
ФБ2-5 |
5,7 |
3600 |
|||||
ФБ2-6 |
6,6 |
4200 |
|||||
|
ФБ4-1 |
3 |
1500 |
2100 |
1800 |
1500 |
1200 |
ФБ4-2 |
3,4 |
1800 |
|||||
ФБ4-3 |
4,3 |
2400 |
|||||
ФБ4-4 |
5,1 |
3000 |
|||||
ФБ4-5 |
6 |
3600 |
|||||
ФБ4-6 |
6,9 |
4200 |
|||||
|
ФБ10-1 |
5,5 |
1500 |
3300 |
2700 |
2400 (1800) |
2100 (1200) |
ФБ10-2 |
5,9 |
1800 |
|||||
ФБ10-3 |
6,8 |
2400 |
|||||
ФБ10-4 |
7,6 |
3000 |
|||||
ФБ10-5 |
8,5 |
3600 |
|||||
ФБ10-6 |
9,4 |
4200 |
|||||
Фундаменты типа В |
|||||||
|
ФВ4-1 |
3,3 |
1500 |
2100 |
1800 |
- |
- |
ФВ4-2 |
3,8 |
1800 |
|||||
ФВ4-3 |
4,9 |
2400 |
|||||
ФВ4-4 |
6 |
3000 |
|||||
ФВ4-5 |
7,1 |
3600 |
|||||
ФВ4-6 |
8,2 |
4200 |
|||||
|
ФВ5-1 |
3,6 |
1500 |
2400 |
1800 |
1800 |
1200 |
ФВ5-2 |
4,1 |
1800 |
|||||
ФВ5-3 |
5,2 |
2400 |
|||||
ФВ5-4 |
6,3 |
3000 |
|||||
ФВ5-5 |
7,4 |
3600 |
|||||
ФВ5-6 |
8,4 |
4200 |
|||||
|
ФВ10-1 |
6 |
1500 |
3300 |
2700 |
2700 (2100) |
2100 (1200) |
ФВ10-2 |
6,5 |
1800 |
|||||
ФВ10-3 |
7,6 |
2400 |
|||||
ФВ10-4 |
8,7 |
3000 |
|||||
ФВ10-5 |
9,7 |
3600 |
|||||
ФВ10-6 |
10,8 |
4200 |
ФБ4-1
ФБ – фундамент типу Б,
4 – обозначение несущей способности,
1 – порядковый номер.
