- •Перекрытия и полы
- •План лекции
- •1. Классификация перекрытий.
- •Перекрытия одновременно
- •Основные
- •Перекрытия современных гражданских зданий классифицируются :
- •2. По конструктивным признакам
- •Междуэтажные перекрытия по
- •Акустически однородными считают
- •3. В зависимости от материала несущей части:
- •4. По технологии возведения:
- •Требования, предъявляемые
- •Физико-технические требования:
- •2. Перекрытия по деревянным
- •Опирание балок перекрытия:
- •Деревянные перекрытия:
- •а – на наружные стены; б на внутренние стены; в – на кирпичные
- •Опирание стальных балок и прогонов: а – на наружные стены; б на внутренние
- •Перекрытия по стальным балкам:
- •4. Железобетонные перекрытия.
- •Монолитные железобетонные перекрытия:
- •Сборные железобетонные
- •Монолитные железобетонные перекрытия:
- •Междуэтажные перекрытия по сборным железобетонным балкам:
- •Перекрытие по железобетонным балкам (анкеровка):
- •Схема перекрытий из крупных панелей:
- •Сборные перекрытия из плит (настилов):
- •Сборные перекрытия по поперечным прогонам:
- •Перекрытия из панелей размером на комнату:
- •Сборно-монолитные перекрытия
- •5. Полы
- •1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой
- •1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой
- •Различают четыре основных типа
- •Перекрытия со слоистым полом и с
- •Конструкция слоистого пола представляет
- •Детали конструкций полов:
- •Полы на грунте:
- •Полы по перекрытиям:
- •Схемы утепления перекрытий:
- •По однотипности применения покрытий полов
- •Основные типы покрытий полов помещений.
- •чатыми фундаментами до 4 м иногда устраивают кирпичные армированные перемычки. Во избежание дефор
3. В зависимости от материала несущей части:
-деревянные;
-металлические;
-железобетонные;
-керамические
4. По технологии возведения: |
- сборные; |
- монолитные; |
- сборно-монолитные. |
Требования, предъявляемые |
|
к перекрытиям: |
|
- |
прочность и жёсткость; |
- |
физико-технические |
|
требования |
Физико-технические требования:
-звукоизоляционные требования определяются местоположением перекрытий (чердачное, междуэтажное, надподвальное) и функциями разделяемых ими помещений;
-теплотехнические требования предъявляются при разделении перекрытиями по высоте здания на помещения с различными температурными режимами (жилые помещения над торговыми залами или проездами и т. д.);
-по теплотехническому режиму выделяют перекрытия надподвальные и чердачные;
-противопожарные требования диктуются степенью огнестойкости конструкции перекрытия и устанавливаются нормами проектирования.
2. Перекрытия по деревянным |
балкам. |
Высота сечения деревянной |
балки составляет 1/20—1/25 |
части перекрываемого пролета, |
но всегда определяется |
расчетом. Шаг дощатых балок: от |
600 до 800 мм; |
брусчатых — от 600 до 1000 мм. |
Опирание балок перекрытия:
а – на наружные стены; б – на внутренние стены; в – на прогоны; 1 – деревянная балка; 2 – анкер; 3 – толь; 4 – раствор; 5 – деревянный составной прогон; 6 – железобетонный прогон; 7 – пластинчатый нагель.

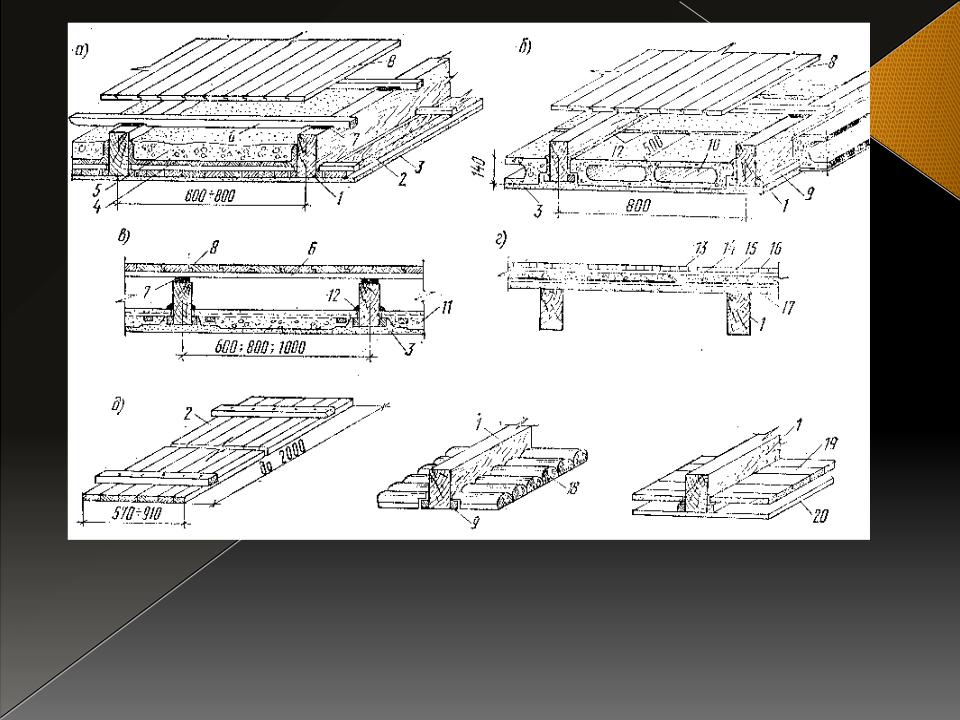

Деревянные перекрытия:
а- с дощатым щитовым накатом; б – с накатом из пустотелых блоков; в – с накатом из легкобетонных блоков (плит); г – перекрытия в санузлах; д – виды накатов; 1 – балки; 2 – накат (щитовой); 3 – штукатурка; 4 – глиняная смазка; 5- засыпка; 6 – лага; 7 – звукоизоляционная прокладка; 8 – дощатый пол; 9 – черепной брусок; 10 – пустотелый легкобетонный блок; 11 – гипсовая плита; 12 – раствор; 13 – пол из керамической плитки; 14 – цементная стяжка 20 мм; 15 – бетонная подготовка; 16 – два слоя рубероида на битумной мастике; 17 – дощатый настил; 18 – пластины; 19 – доски; 20 – подшивной потолок.

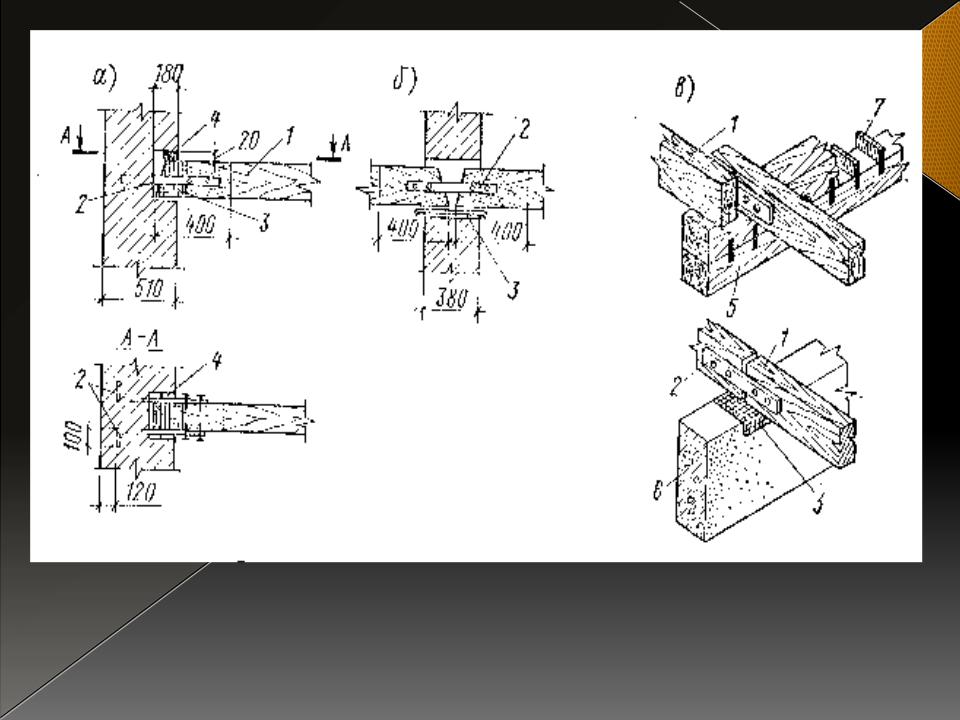

а – на наружные стены; б на внутренние стены; в – на кирпичные столбы; 1 – |
анкер 50х6; 2 – болт;3 – раствор: 4 – бетонная подкладка; 5 – балка; 6 – прогон. |
3.Перекрытия по |
металлическим балкам. |
Опирание стальных балок и прогонов: а – на наружные стены; б на внутренние стены; в – на кирпичные столбы; 1 – анкер 50х6; 2
– болт;3 – раствор: 4 – бетонная подкладка; 5 – балка; 6 – прогон.

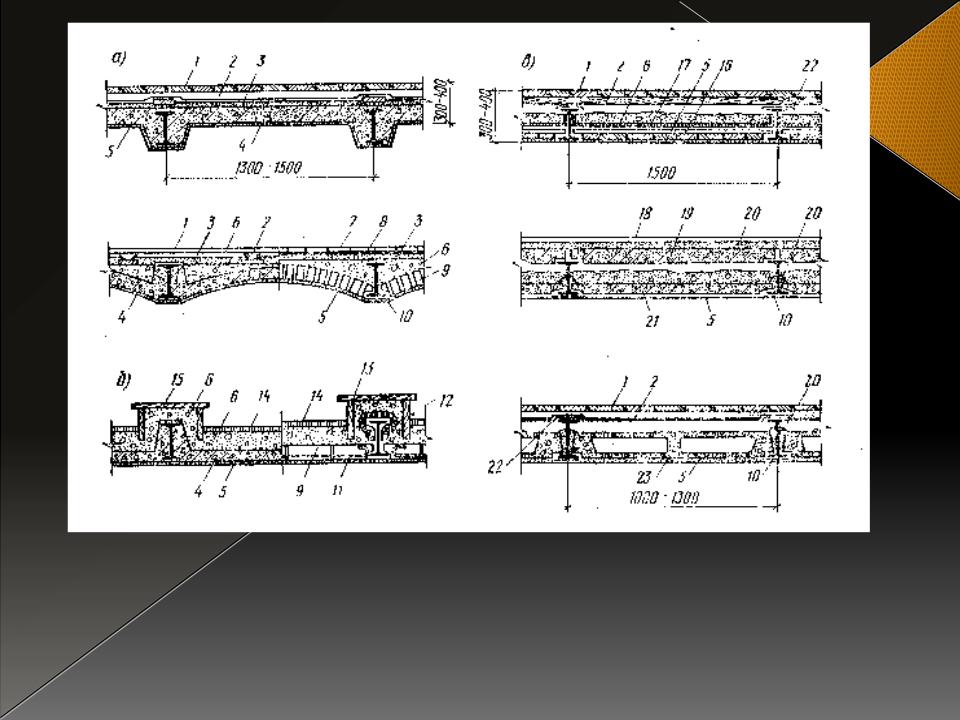

Перекрытия по стальным балкам:
а – междуэтажное с монолитным заполнением; б – чердачное; в – междуэтажное с дощатым накатом и со сборным заполнением из плит и блоков; 1 – доски пола 40 мм; 2 – лаги; 3 – песок; 4 – монолитный железобетон; 5 – штукатурка; 6 шлак; 7 – паркет; 8 – асфальт;9 – кирпич; 10 – сетка 20 мм; 11 – арматура; 12 – битумизированный войлок; 13 – короб; 14 – корка 20 мм; 15 – схватки из брусков через 1 м; 16 – накат; 17 – глиняная смазка 20-25 мм; 18 – плиточный пол; 19 – сборные железобетонные плиты; 20 – раствор; 21 – гипсовые плиты; 22 – толь; 23 – гипсошлаковый блок.
