Сборно-монолитные перекрытия |
(переходный вид перекрытий от |
монолитных к сборным) |
устраивают из керамических, |
бетонных камней, двухпустотных |
бетонных блоков, |
замоноличиваемых в бетон |
5. Полы
Стоимость конструкции полов близка к стоимости несущей части перекрытия, а затраты труда на их устройство в 2-4 раза выше. Конструкция пола зависит от назначения и характера помещений, где он устраивается
1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой подоснове.
Акустически однородное перекрытие:
1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой подоснове.
1 – потолок; 2 – несущая плита; 3 – рулонный пол на упругой подоснове.
Акустически неоднородные перекрытия:
а, б – тип "плавающего " пола на упругой прокладке; в — при подвесном потолке;1 -потолок; 2 — несущая плита; 3— упругая прокладка; 4 — плита пола; 5 — рулонный пол; 6 — стяжка; 7 — пол на упругой подоснове; 8 — подвесной потолок; 9 - подвеска потолка
Различают четыре основных типа |
акустически неоднородных конструкций |
междуэтажных перекрытий: |
-со слоистым полом;
-с раздельным полом;
-с раздельным потолком;
-с раздельным полом и потолком.
Перекрытия со слоистым полом и с |
раздельным полом применяют в жилых |
зданиях. |
Перекрытия с раздельным потолком |
применяют в гражданских зданиях при |
необходимости проводки инженерных |
коммуникаций в пространстве между |
перекрытием и потолком. |
Перекрытия с раздельным полом и |
потолком устраивают в зданиях с высокими |
требованиями к звукоизоляции (студии |
звукозаписи и телевидения) |
Конструкция слоистого пола представляет |
|
собой последовательный ряд слоев, |
|
уложенных на несущую конструкцию |
|
перекрытия: |
|
- |
одежда пола; |
- |
выравнивающий слой; |
- |
звукоизоляционный слой. |
При конструкции раздельного пола его покрытие устраивается на основе (сборной или монолитной), уложенной на сплошных или ленточных звукоизоляционных про кладках, обеспечивающих погашение ударного и воздушного шумов.
Детали конструкций полов:

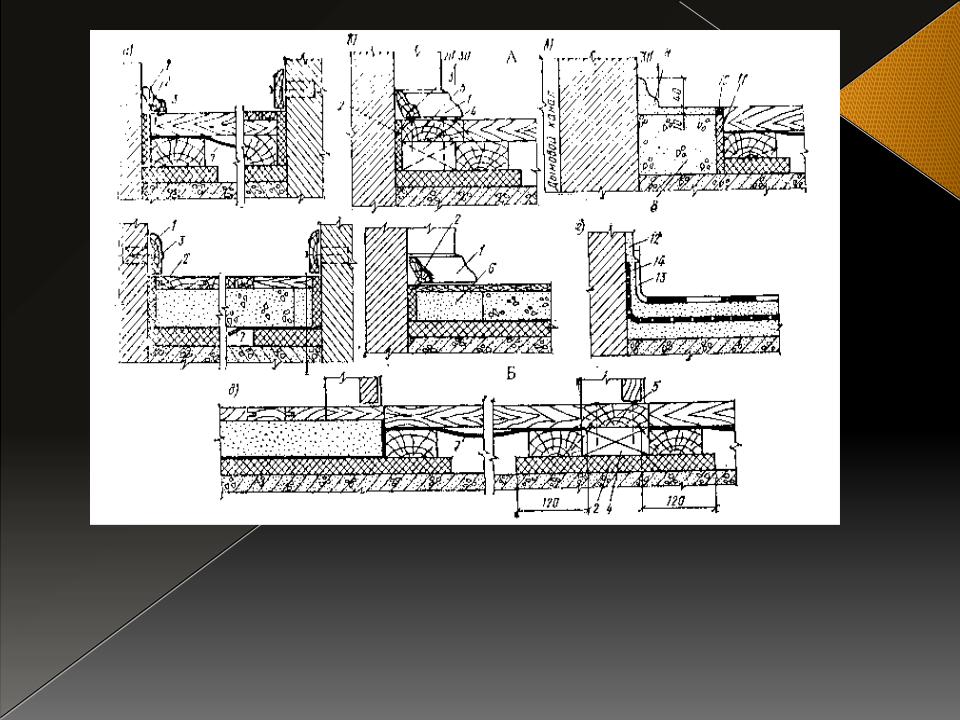

Л - примыкание к стенам и перегородкам; К - сопряжения в дверных проемах; 1- плинтус деревянный; 2 - звукоизоляционная прокладка; 3 - гвоздь; 4 - деревянная прокладка; доска; 6 – цементно-песчаный раствор; 7 - прокладочный рубероид; В - бетонная разделка; 9 - плинтус из цементно- песчаного раствора; 10- шпаклевка; И - асбестовый картон; 12 - штукатурка или облицовка керамической плиткой; 13 –плинтус из фасонной
керамической плитки; 14 - гидроизоляция.
Полы на грунте:
а– дощатые по лагам; б – из паркетной доски; в, г – паркетные по стяжке; д,е – из полимерных материалов и линолеума по плите основания; н – из теплоизоляционного линолеума;1 – паркетные доски; 2- шпунтованные доски; 3- лаги; 4 – прокладки из доски по слою толя; 5 – бетонный (кирпичный столбик); 6 подстилающий слой бетона; 7 – уплотненный грунт; 8 – паркет на мастике; 9 – цементная стяжка: 10 – гидроизоляция; 11 – линолеум; 12 – панель основания пола; 13 – керамическая плитка; 14 – цементный раствор; 15 – слой бетона: 16 – оклеечная гидроизоляция; 17 – теплоизоляционный линолеум.
Полы по перекрытиям:
а– из шпунтованных досок по лагам; б – из дощатых щитов; е-ж – из линолеума; з,и – из керамических плиток; к – из паркета; 1 – шпунтованные доски; 2- прокладочный рубероид; 3- лаги; 4 – монтажные звукоизоляционные прокладки; 5 панель перекрытия; 6 – дощатый щит;7- паркет на мастике; 8 – стяжка из цементного раствора: 9 – сплошная звукоизоляционная прокладка; 10 – литой асфальт; 11 – легкий бетон; 12 – панель основания пола; 13 – линолеум на мастике; 14 – теплоизоляционный линолеум; 15 – керамическая плитка на цементном растворе; 16 – оклеечная гидроизоляция; 17 – панель основания ; 18 – теплоизоляция.
