2.2 Нанесение на план ситуации

Убедившись, что план построен правильно, приступают к нанесению ситуации согласно абрису (рис. 3). Наносят на план точки, расположенные на границе луга и пашни. Точку, снятую от линии II–III способом перпендикуляров наносят следующим образом. От точки II по стороне II–III откладывают расстояние 80,0 м, в полученной точке строят перпендикуляр к линии II–III и, отложив по полученному направлению расстояние 32,0 м, получают точку, принадлежащую контуру луга.

Точки «а» и «б» были сняты на местности полярным способом. Информация об этих измерениях приведена на рис. 2. Контур луга пересекает линии теодолитного хода I–II и III–IV. Расстояние от начала линий до точек пересечения их с границей луга указаны на абрисе (рис. 2). Отложив от станции I 302,0 м в масштабе плана, а от станции III 51,8 м, получают еще две точки контура луга. Соединив полученные на плане точки плавной линией, обозначают контур луга линией точек диаметром 0,1 мм (см. примеры условных знаков). По абрису на рис. 2 наносят на план здание и деревянный забор, ограничивающий спортивную площадку, учитывая, что расстояния, записанные по линиям хода, даны от начала соответствующих линий.

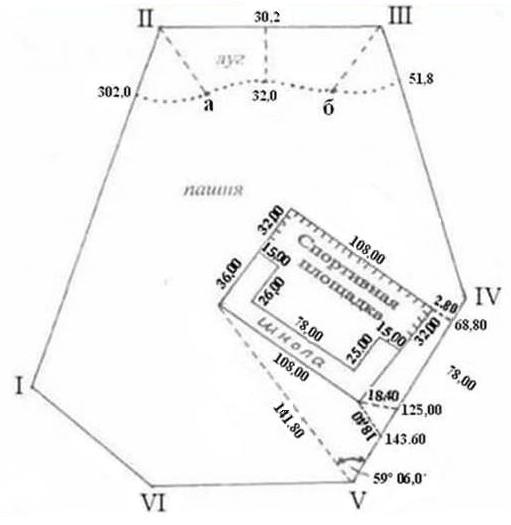

Абрис

Ст. II Ст. III

II-III 0⁰00' III–IV 0⁰00'

а 52⁰00' б 64⁰00'

57,2 м 53,2 м

Рис.3 Абрис теодолитной съемки

2.3 Оформление теодолитной съемки

Составленный план вычерчивают в карандаше в соответствии с «Условными знаками для топографических планов масштабов 1 : 5000, 1 : 2000, 1 : 1000, и 1 : 500» (Москва, 1973 г.) При этом необходимо тщательно выдерживать очертания и размеры, а также порядок размещений знаков, приведенных в «Условных знаках». Точки и стороны замкнутого хода и ситуация вычерчиваются на плане карандашом. Пересечения линий координатной сетки вычерчивают зеленной тушью (пастой) 6×6 мм. Выходы линий координатной сетки подписывают в километрах.

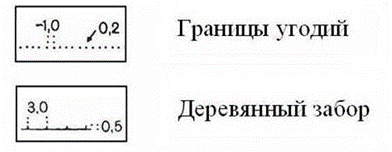

Рис.4 Образцы некоторых условных знаков масштаба 1:2000

Рис.5 План теодолитной съемки участка на ватмане формата А3
