3. Метод подращивания рулонами

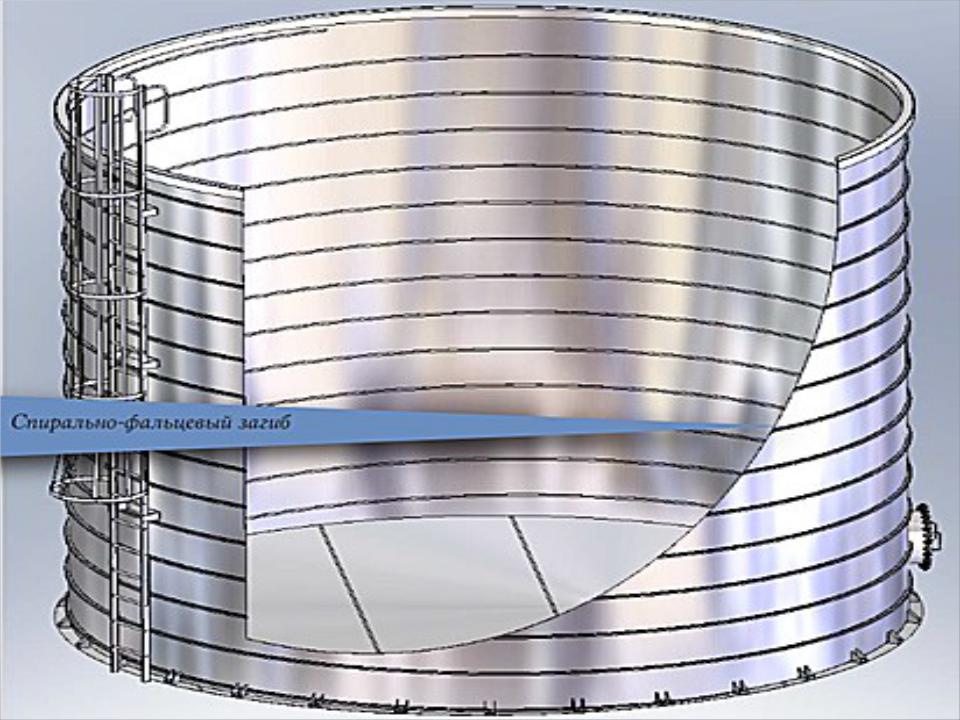

Стальные спирально-фальцевые силосы
Материалы для цилиндрической части силоса
Рулоны
Оцинкованная сталь - 2-4 мм
Хромоникелевая сталь - 2-3 мм
Нержавеющая сталь - 1,5-2,5 мм
Материалы для покрытия силоса
Стальные сортаментные балки Листовая оцинкованная сталь
Метод применяют для плоскодонных спирально-фальцевых силосов диаметром до 31м, высотой до 25м
На заводе изготавливают стальные рулоны для цилиндрической части силоса и листы для покрытия.
На строительной площадке подращивают стенки рулонами на высоту 3-х ярусов, начиная с верхнего.
Монтируют радиальные стальные балки конструкции покрытия.
Монтируют трапециевидные листы покрытия, соединения с балками болтами с полимерными прокладками.
Подращивают остальные ярусы стенки.
Горизонтальные кромки рулонов соединяют двойными фальцами. Вертикальные – внахлёст болтами с прокладками.

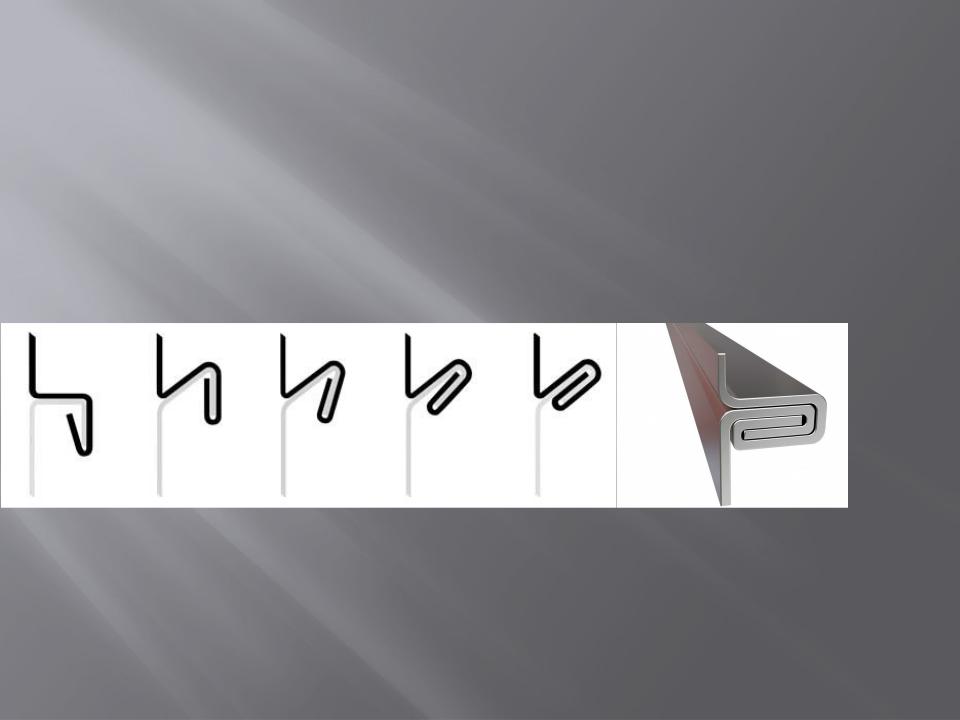

Устройство двойного фальцевого соединения горизонтальных кромок рулонов спирального силоса
Схемапроцессадвойнойзавальцовкиспиральногосилоса
Комплект оборудования для монтажа рулонов спирального силоса:
Размотчик рулонов
Станок формования
Станок фальцового соединения
Приспособления для подъема смонтированной спирали корпуса силоса
Несущие рамы для крепления
Станок формования кромок - создание кромок стальной ленты для фальцевого соединения, изгибание стальной ленты по диаметру силоса.
Станок фальцового соединения –
создание двойного фальцового соединения с внешней стороны силоса (ребро жесткости).
Приспособления для подъема смонтированной спирали корпуса силоса: Несущие рамы с ручными лебедками Домкратные стойки, гидроцилидры с ручным или механизированным
1 - Станок формования; 2 - Станок фальцового соединения; 3 - Домкратные стойки; 4 - Размотчик рулонов; 5 - Несущие рамы
