- •РАЗДЕЛ 8. ВОЗВЕДЕНИЕ СИЛОСОВ И ЭЛЕВАТОРОВ
- •Конструкции силосов
- •Силосы плоскодонные
- •Силосы конусные
- •Силосы
- •Методы монтажа силосов
- •1. Вертикальный монтаж силоса полностью собранного
- •2. Наращивание с предварительной укрупнительной сборкой на строительной
- •1. Монтаж стальных опорных стоек силосов
- •2. Укрупнительная сборка конуса воронки, цилиндрической части силоса и покрытия на строительной площадке.
- •Листы (с защитным покрытием) стенки силоса и конуса воронки на заводе (болтовое соединение)
- •Листы стенки силоса и конуса воронки и покрытия на строительной площадке (болтовое соединение)
- •Листы соединяют: Болтами, с герметизацией соединений полимерным самоклеющимся уплотнителем и защитными конусными шайбами.
- •Болтовое соединения конуса воронки силоса
- •Болтовое соединения цилиндрической части силоса
- •Болтовое соединения покрытия силоса
- •Листы цилиндрической части силоса на строительной площадке (сварочное
- •Укрупнительная сборка конуса воронки (сварочное соединение)
- •Укрупнительная сборка цилиндрической части силоса
- •Укрупнительная сборка цилиндрической части силоса с установкой колец жесткости и
- •3.Монтаж воронки силоса на опорные стойки
- •3. Метод подращивания рулонами
- •Стальные спирально-фальцевые силосы
- •Материалы для цилиндрической части силоса
- •Метод применяют для плоскодонных спирально-фальцевых силосов диаметром до 31м, высотой до 25м
- •Монтируют радиальные стальные балки конструкции покрытия.
- •Устройство двойного фальцевого соединения горизонтальных кромок рулонов спирального силоса
- •Комплект оборудования для монтажа рулонов спирального силоса:
- •Станок формования кромок - создание кромок стальной ленты для фальцевого соединения, изгибание стальной
- •1 - Станок формования; 2 - Станок фальцового соединения; 3 - Домкратные стойки;
- •Станок
- •Достоинства метода монтажа:
- •4. Метод подращивания листами
- •Материалы для цилиндрической части силоса
- •Поточный метод возведения
- •На заводе изготавливают гофрированные металлические листы для цилиндрической части силоса и гладкие листы
- •Вертикальные и горизонтальные швы листов соединяют внахлест болтами с уплотнением прорезиненными шайбами и
- •Монтиру
- •Монтируют
- •Устанавливают монтажные рамы с ручной или электрической лебедкой. Производят подъем смонтированного яруса и
- •Подращивают остальные ярусы стенки.
- •4. Комбинированный метод Укрупнительная сборка блока из 3-х верхних ярусов силоса и конструкции
- •Недостатки методов с использование болтового соединения листов:
Станок

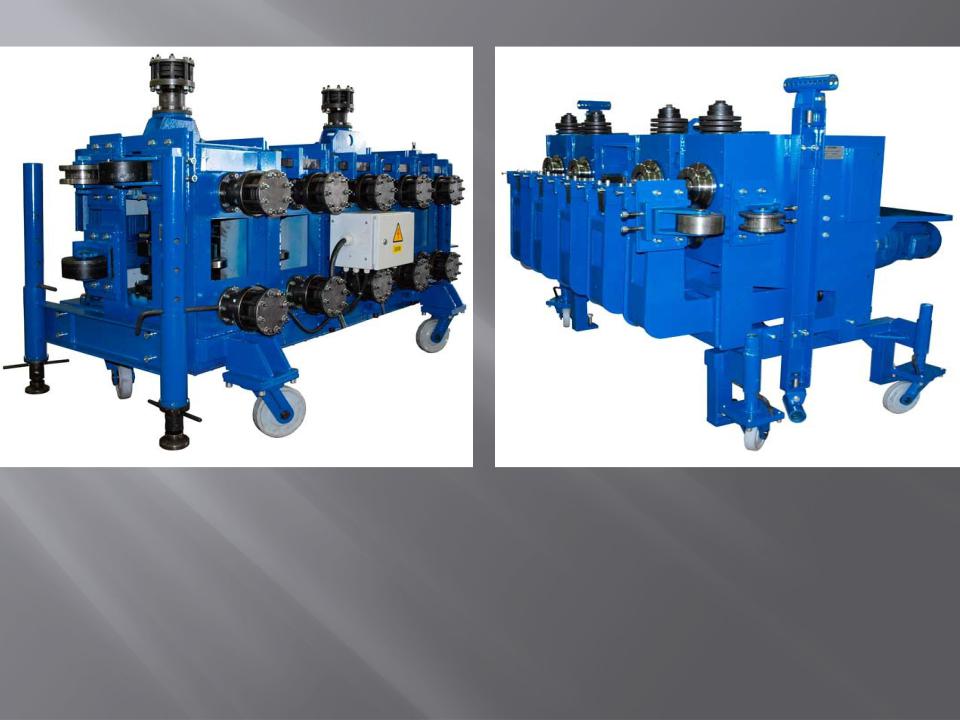

Станок формования фальцового соединения
Достоинства метода монтажа:
. высокая производительность работ – силос объемом 5000 тонн 7 рабочих монтируют за 8-10 дней;
·безопасность – за 40 лет эксплуатации силосов, смонтированных по данной технологии, не зафиксировано ни одного случая обрушения;
·полная герметичность.
4. Метод подращивания листами
Материалы для цилиндрической части силоса
Гофрированный стальной лист из
обычной, оцинкованной; нержавеющей стали
Гофрированный лист из алюминиевого,
алюминиево-никелевые сплавов
Гофрированный стальной лист с
пластиковым, стеклянным и
эмалированным покрытием
Материалы для покрытия силоса
Стальные сортаментные балки Рулонная оцинкованная сталь

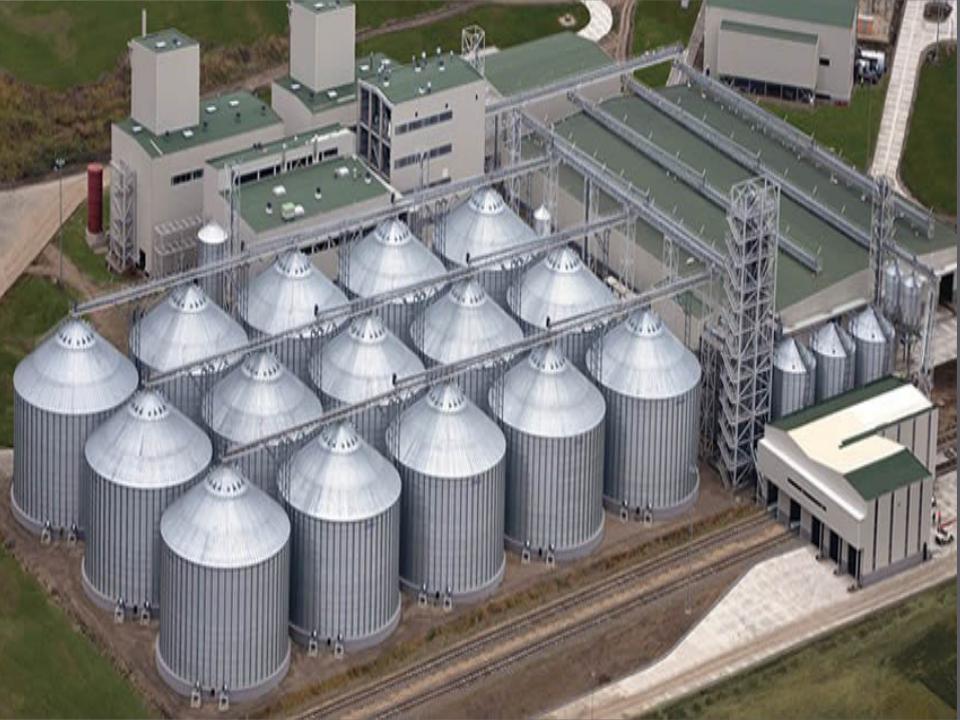

Поточный метод возведения
силосов

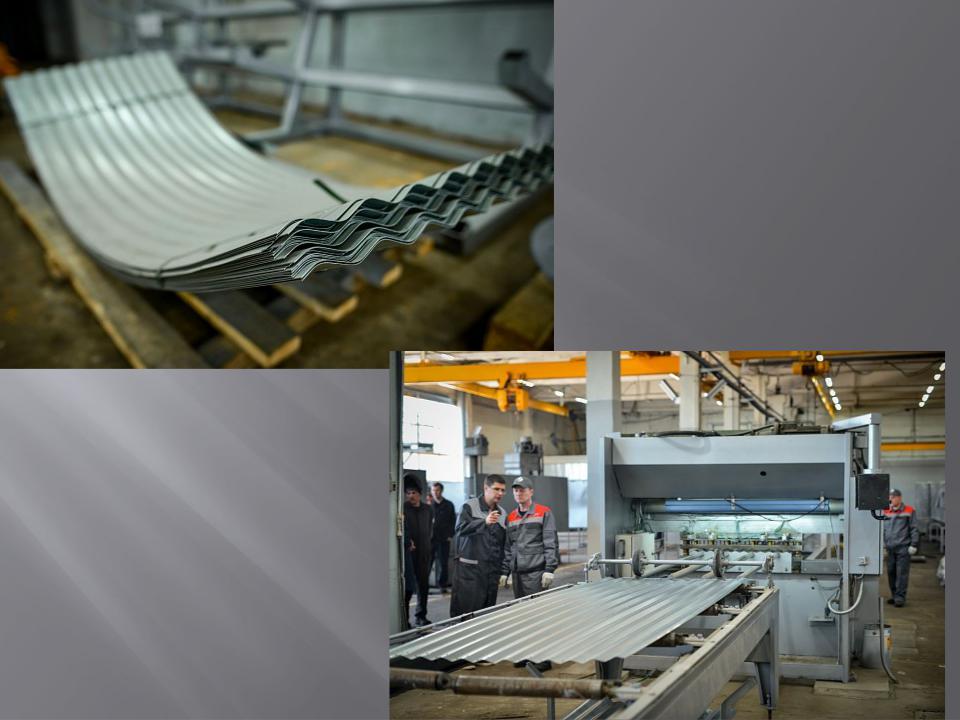

На заводе изготавливают гофрированные металлические листы для цилиндрической части силоса и гладкие листы для покрытия.
На подготовленной фундаментной плите возводят монолитный железобетонный пояс.
Монтируют стенки верхнего яруса силоса.

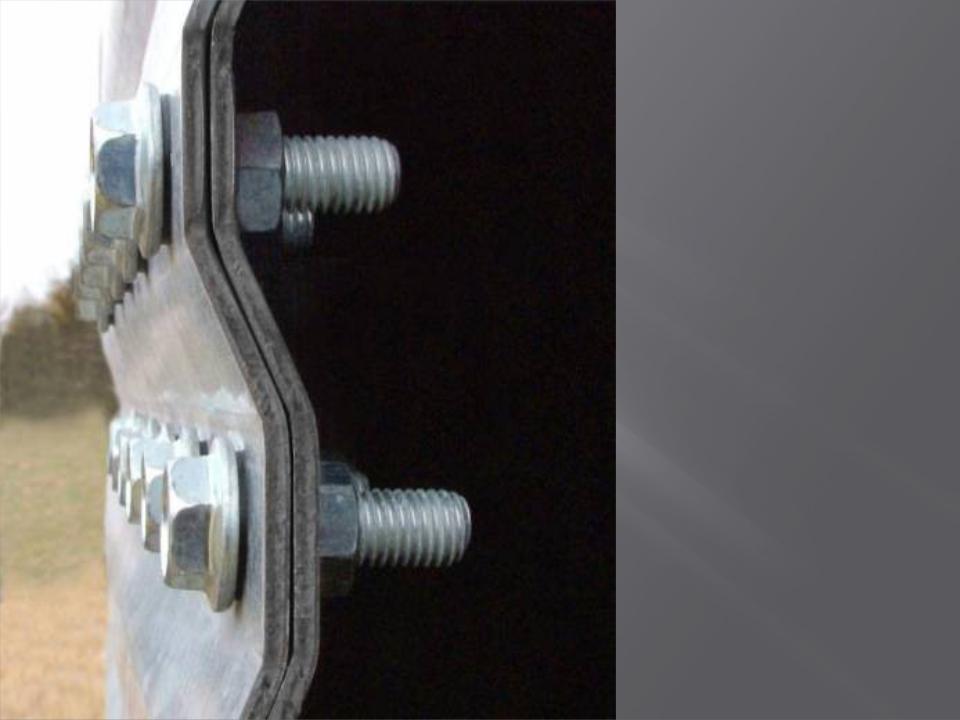

Вертикальные и горизонтальные швы листов соединяют внахлест болтами с уплотнением прорезиненными шайбами и ленточным уплотнителем.
Монтиру
ют
радиальн
ые
стальные
балки
покрытия
на
временну
ю
монтажну ю опору
